墨水流变性能与打印保真度之间的适配是成功实现气凝胶3D打印的关键。现行工艺普遍依赖外源性流变改性剂构建墨水可打印性,该策略虽能实现宏观结构成型,却导致气凝胶纳米多孔结构完整性受损。如何在跨尺度制造过程中维持气凝胶结构-性能本征特性,成为制约气凝胶高性能、功能化制备的关键科学难题。
近期,同济大学物理科学与工程学院杜艾教授、周斌教授团队提出了一种流变匹配策略(图1),结合无添加气凝胶墨水设计与悬浮3D打印,成功实现了低粘度(<2.8 Pa s)、超低储能模量(~2 Pa)的间苯二酚-甲醛(RF)气凝胶墨水的3D打印。该墨水表现出类液体的特征(储能模量G′ < 损耗模量G″)和类流体的损耗因子(tan α =3)。与现有气凝胶墨水相比,可用于3D打印的RF气凝胶墨水的关键流变参数(G′)降低了20到100万倍(图2)。该策略具有以下几个优势:1)扩大了墨水流变范围,从传统“类固体”扩展至“类液体”流变特征,使其广泛适用于各种无添加的气凝胶墨水;2)消除了气凝胶3D打印对墨水设计的苛刻要求,如高粘度、高储能模量、高屈服应力等;3)提高了成型自由度,利用微凝胶的悬浮支撑作用避免了重力和毛细管坍塌。该研究成功实现了无添加气凝胶的跨尺度结构保真3D成型,不仅完整保留了气凝胶的高纯度与固有结构特性,更突破了传统工艺对复杂几何构型的限制。这种兼具本征结构-性能的气凝胶成型体系,在能源存储、柔性电子、催化反应及光能捕获等领域展现出独特优势。以太阳能蒸汽发生器为例,其3D多孔架构使蒸发速率显著提升至(1.85-2.30) kg m-2 h-1,光热转换效率达(111.15-138.79)%;更在多水源适应性、海水循环净化能力及抗盐析出性能等方面具备显著的优势(图3-4)。通过构建普适性策略,该研究突破了传统可打印气凝胶墨水设计及其流变窗口限制,为复杂构型气凝胶器件的功能化制造提供了新范式。
图1 不同流变性能的气凝胶墨水及其3D打印
图2 RF气凝胶墨水的流变性能及其3D打印

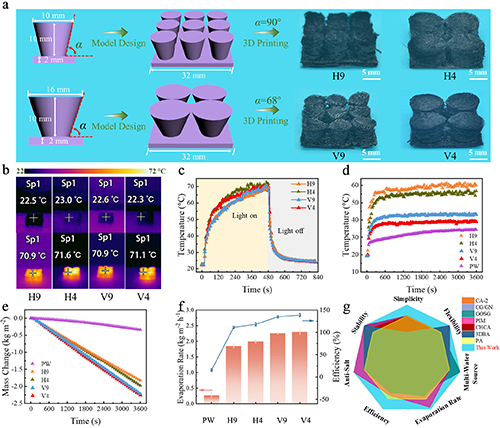

图3 气凝胶基太阳能蒸汽发生器设计及蒸发性能
图4 气凝胶基太阳能蒸汽发生器海水净化
原文链接:https://advanced.onlinelibrary.wiley.com/doi/full/10.1002/adfm.202423739
- 西工大尹剑波教授课题组 Macromolecules:聚离子液椭球悬浮液的界面极化和电流变效应 2025-06-19
- 浙理工左彪教授课题组 Phys. Rev. Res.:界面润湿诱导的高分子薄膜纳米流变测量 2025-06-16
- 中国科大龚兴龙教授团队 IJMS:考虑多种影响因素下的磁流变阻尼器本构优化建模 2025-05-09
- 南方医大黄文华教授/毛小炎教授、中国医大王艺霖博士:增强耳廓再造术 - 利用成软骨活性墨水3d打印多尺度多孔结构仿生支架 2025-02-22
- 东华大学朱美芳教授、成艳华研究员 Adv. Mater.: 卷对卷工艺制备加捻气凝胶纱线 - 兼具高强结构和低导热性能 2025-06-19
- 宁波材料所王震/阎敬灵团队 JMCA: 聚酰亚胺/石墨烯气凝胶的分级多孔结构实现力学和电磁屏蔽兼容 2025-06-19
- 西工大顾军渭教授/张雅莉副教授 Adv. Mater.:具有动态可逆热管理性能的智能电磁屏蔽复合材料 2025-06-14
