搜索:
四川大学雷景新教授、江亮副研究员 Macromolecules:具有可调节的机械性能、可循环回收和3D形状重构的环氧基聚脲
2024-01-08  来源:高分子科技

  环氧树脂作为一种重要的热固性材料,拥有出色的化学稳定性、优异的介电性能和较高的机械强度等优点,被广泛应用于电子、建筑和军事等领域。然而,环氧树脂的这种结构同时也带来了两个主要的挑战:一是其难以进行二次熔融加工和回收,这不仅造成了资源浪费,也对环境产生了严重污染;二是其高刚度分子结构易导致非柔性韧性,使得材料在使用过程中容易发生脆性断裂。



  为了解决这些问题,四川大学高分子研究所、高分子材料工程国家重点实验室(四川大学)的雷景新教授/江亮副研究团队基于对受阻脲键(Hindering Urea Bonds, HUBs)的深入研究,将含异氰酸酯基的HUBs引入到传统的环氧网络中,成功合成了一种新型的热固性环氧基聚脲(EHTPUs)。通过精确调节环氧单体的比例,所合成的EHTPUs展现了从软弹性体到硬塑料的可调力学行为。这种动态的HUBs结构赋予了EHTPUs卓越的可回收性能,经过四个循环后,其机械性能能够实现超过90%的完全恢复,显著提高了材料的多功能性和使用寿命。此外,EHTPUs在这些循环中也展现了稳定的动态力学性能、耐溶剂性和透光率。值得一提的是,EHTPUs还具备弹性形状记忆功能和三维永久形状的重构能力。这项工作不仅为设计具有可调节机械性能、高可回收性和多功能性的热固性环氧基聚合物提供了一种新的方法,也为拓宽这类可回收聚合物的应用领域奠定了基础。


图1

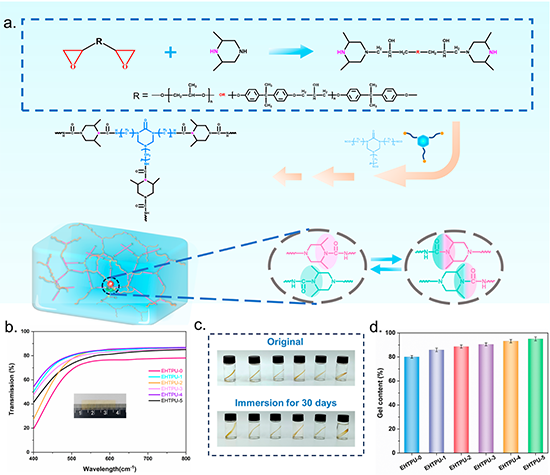

  以HDI-三聚体、2,6-二甲基哌嗪和双官能环氧化合物(E44或PPGE)为原料,在无催化剂条件下合成了EHTPUs(图1a)。合成的EHTPUs具有良好的透明性,可从透过率和宏观照片证实(图1b),还具有良好的耐溶剂性能(图1c和1d)。


图2

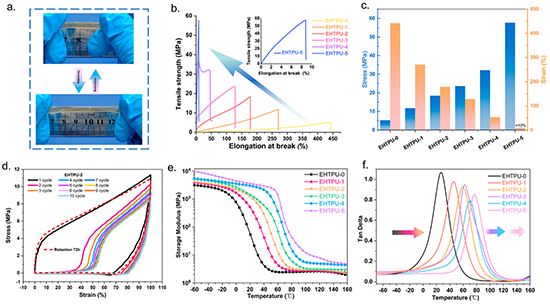

  合成的EHTPUs力学性能可从软弹性体过渡到硬塑料范围内可调控。EHTPUs的拉伸强度、杨氏模量和断裂伸长率从样品EHTPU-0为5.21 MPa、3.43 MPa和442.0%变化到样品EHTPU-3的23.6 MPa、0.32 GPa和125.2%,甚至到样品EHTPU-5的57.3 MPa、1.02 GPa和8.3%(图2a-c和2e-f)。另外,还表现出良好的可循环拉伸性能,10次循环后放置72h仍然可恢复(图2d)。


图3

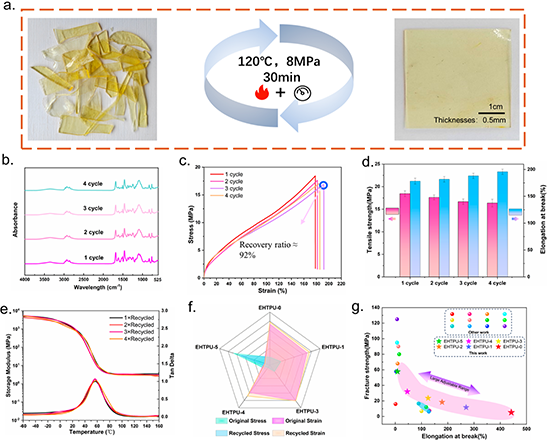

  如图3a所示,将粉碎后的EHTPU-2试样在120℃、8 MPa、30min的条件下进行热压缩,可反复重加成表面光滑的透明薄片。经过4次加工后,EHTPUs的化学结构、力学性能和模量等均保持不变(图3b-f)。与以前报道的可再加工环氧树脂相比,所设计的EHTPUs可再加工环氧树脂具有最佳韧性、相对突出的强度和最广泛的性能调制范围,同时保持了优异的可再加工性能和稳定性。


图4

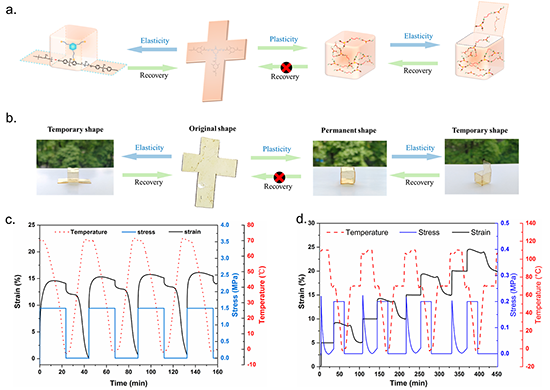

  除可重加工性能外,动态HUBs还可以通过脲键之间的动态交换反应赋予合成EHTPUs三维(3D)永久形状重构能力,扩大了其潜在的应用前景。与传统的永久交联结构相比,动态HUB可以使EHTPUs在不同的温度区间经历永久和暂时的形状变化,两者甚至可在一个网络中实现弹性和塑性形状记忆的循环。宏观上EHTPU-2的弹性和塑性形状记忆过程如图4a-b所示,定量化的弹性和塑性形状记忆过程如图4c-d所示。


  该工作以“Enabling the Epoxy-Based Polyurea with Adjustable Mechanical Properties, Recyclability, and 3D Shape Configuration”为题发表在《Macromolecules》(doi.org/10.1021/acs.macromol.3c01688)上。论文第一作者为四川大学硕士研究生陈兴宝,通讯作者为四川大学雷景新教授和江亮副研究员。本工作得到了中国博士后面上基金(2022M722238)、四川省青年科学基金(2023NSFSC0984)和高分子材料工程国家重点实验室(四川大学)“优秀青年人才”项目(sklpme2022-3-05)等项目的资助支持。


  原文链接:https://pubs.acs.org/doi/full/10.1021/acs.macromol.3c01688#

版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
】【打印】【关闭

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
