目前，自愈合聚合物的研发及其自愈合微观机理的研究是高分子材料及高分子物理领域内的研究热点。氢键型自愈合聚合物是备受关注的一类自愈合材料。但是聚合物自愈合过程的微观机制还没有完全研究清楚，因此无法建立自愈合聚合物的微观结构特征与其机械强度和自修复效率之间的直接关系。

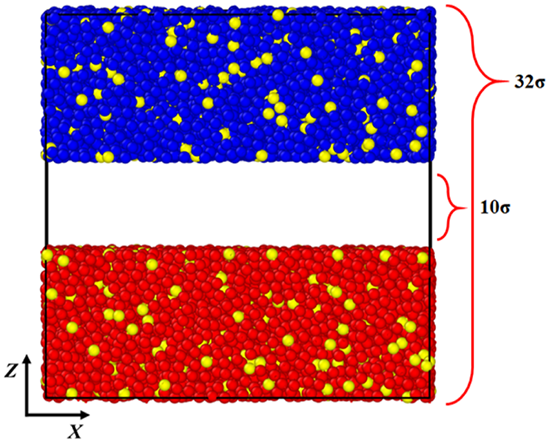

图1. 包含裂纹的高分子系统的快照

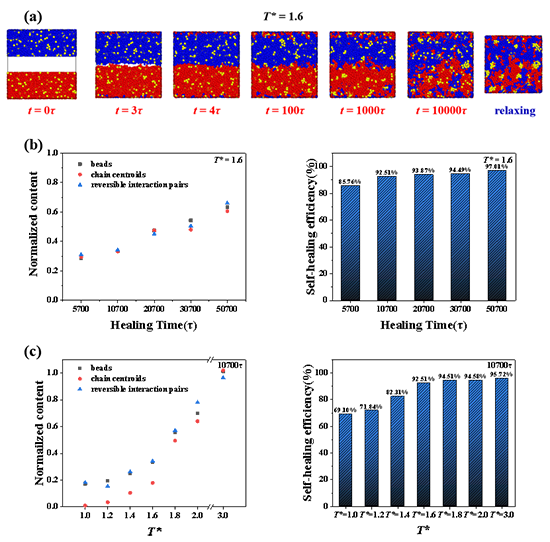

图2. (a)裂纹体系的愈合过程； (b)不同愈合时间下的微观结构演变过程及自愈合效率； (c)不同愈合温度下的微观结构演变及自愈合效率

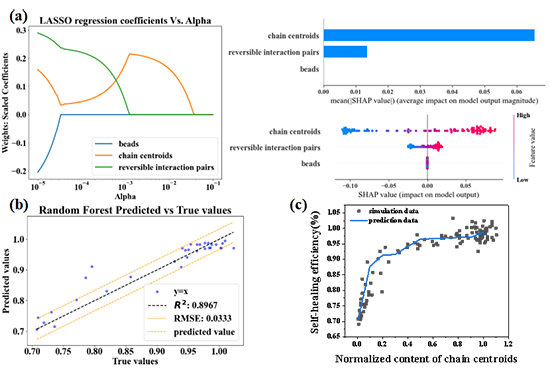

图3. (a)Lasso回归特征工程； (b)随机森林模型的RMSE解释图； (c)自愈合效率的模拟值与预测值的对比。

  原文链接：https://doi.org/10.1021/acs.macromol.4c00338
