聚合物转化陶瓷（PDCs）可以充分利用聚合物和陶瓷的优势，具有独特新颖性。与PDC-SiC、SiOC、SiCN、Si₃N₄和Si₃N₄/SiC相比，PDC-SiBCN在温度高达2000°C时仍具有出色稳定性，使PDC-SiBCN陶瓷适用于制备在极端环境下应用的吸波陶瓷。为制备高效SiBCN吸波陶瓷，通常采用高介电损耗材料（MXene，石墨烯，碳纳米管，碳纤维和纳米SiC等）或过渡金属（Fe，Hf和Zr等）对前驱体进行改性制备结晶型陶瓷，然而这些晶体的存在会降低PDCs-SiBCN陶瓷的高温稳定性，使陶瓷的精细相畴结构不稳定。

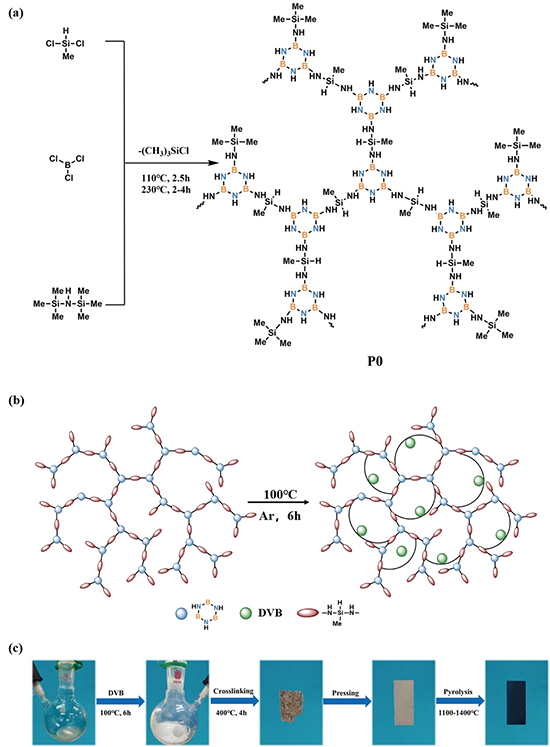

图1 （a）超支化聚硼硅氮烷的合成路线，（b）DVB和超支化聚硼硅氮烷的交联示意图，（c）SiBCN块体陶瓷的制备流程图。

图2 陶瓷C0-C6的（a，b）XRD图谱和（c，d）拉曼光谱。

图3 陶瓷C0-C6的（a，d）介电常数实部，（b，e）介电常数虚部和（c，f）介电损耗正切。

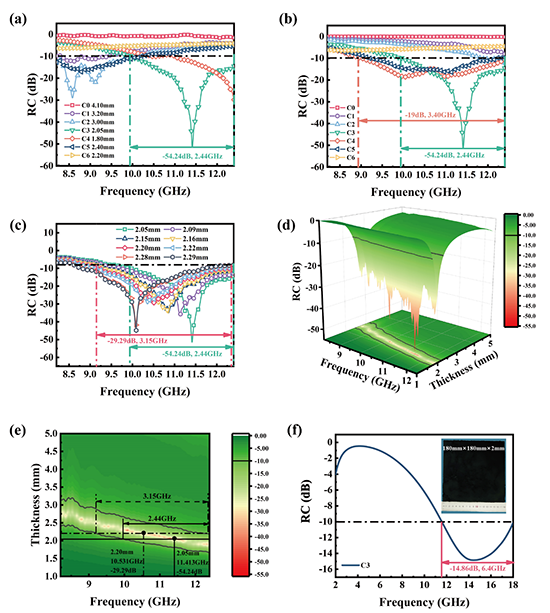

图4 （a）不同厚度下陶瓷C0-C6的RC值。（b）C0-C6陶瓷在2.05 mm处的RC值。（c-e）不同厚度下C3样品的RC曲线。（f）弓形法测试180 mm×180 mm×2 mm的C3样品的RC值。

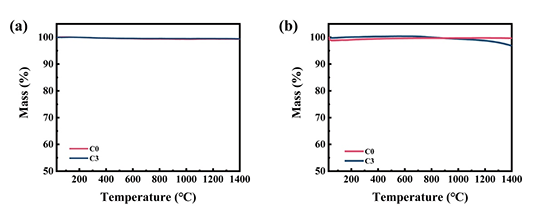

图5 C0和C3陶瓷在（a）氮气和（b）空气的TGA谱图。

  原文链接：https://doi.org/10.1016/j.carbon.2023.118189

作者简介

骆春佳，男，1989年生，河北石家庄人，长安大学材料学院高分子材料与工程系副教授，硕士生导师，陕西省重点科技创新团队（绿色与功能高分子创新团队）核心成员。2013年于长安大学获得高分子材料与工程学士学位， 2019年于西北工业大学获得化学博士学位，并于同年12月入职长安大学。主要研究领域为硅基特种高分子的精细设计与合成、聚合物前驱体转化陶瓷及其在耐高温、电磁波吸收/屏蔽材料方面的应用。目前主持国家自然科学基金青年科学基金项目、陕西省自然科学基础研究计划、中国博士后科学基金等项目，以第一作者或通讯作者在Adv. Funct. Mater.、Chem. Eng. J.、ACS Appl. Mater. Interfaces、J. Phys. Chem. C、Adv. Eng. Mater.、Chin. J. Aeronaut.、《高分子学报》等期刊发表论文10余篇。获2020年度教育部技术发明二等奖（排名第五）。

颜录科，男，1979年生，陕西扶风人，长安大学材料学院高分子材料与工程系教授，博士生导师，陕西省重点科技创新团队（绿色与功能高分子创新团队）负责人，中国复合材料学会纳米复合材料委员会委员，中国塑料加工工业协会专家委员会专家，陕西省腐蚀与防护学会第六届理事，西安市粘接技术协会第十一届理事。德国德累斯顿莱布尼兹高分子研究所访问学者。于2008年5月在西北工业大学获得材料学专业工学博士学位，随后入职长安大学从事教学、科研工作。作为长安大学高分子材料与工程本科专业创始人，独立完成该专业申请，负责专业规划与建设、培养方案和培养计划制定与修订、课程建设与人才培养等工作；创建高分子材料与工程系并担任第一届系主任，带领专业于2021年11月获批陕西省“省级一流本科专业”建设点、2022年6月完成工程教育专业认证进校考查。长期从事绿色与功能高分子及其复合材料的研究，致力于其在污水处理、交通路面强化、废塑料绿色再生与高值化等领域的应用研究。主持和参与国家自然科学基金、教育部新世纪优秀人才支持计划、陕西省自然科学基金、陕西省创新能力支撑计划以及冬奥会重大工程项目等多项研究项目，在Adv. Funct. Mater.、Small、J. Mater. Chem. A、J. Membrane Sci.、Chem. Eng. J.等国际主流功能材料期刊发表论文30余篇，授权发明专利13项、成功转化2项。作为发起人，成功连续召开三届高分子材料产学研论坛。
