推行建筑节能环保，是形成绿色发展、循环发展、低碳发展的关键之一。其中轻质混凝土在外墙保温领域越来越受到重视，它可以降低热量的损耗，同时替代传统的有机泡沫又能起到防火的效果。预计到2022年，中国外墙保温材料市场规模将超过2000亿元。随着人们生活水平的提高，单一的保温性能已不能完全满足需要。具有自我清洁的建筑材料引起了研究者的广泛关注，它可以为家庭和企业节省大量时间和劳动力，又能降低医院等场所的疾病风险。

  从池塘里的荷叶到壁虎的脚，自然界有许多自我清洁的表面。水滴撞击这些超疏水或极度憎水的表面，会形成水滴，在滚下来的同时清除灰尘颗粒和污染物。因此开展超疏水建筑材料的研究是实现自清洁的有效途径。目前超疏水材料主要通过表面涂覆有机硅来实现，虽然可以起到自清洁效果，但其修饰层局限在材料表面，倘若受到机械磨损，很快会失去疏水性能，也限制了材料的长时间稳定应用。

  近期，中国科学技术大学的徐鑫教授课题组在制备混凝土时加入了油相、乳化剂和少量的聚二甲基硅氧烷(PDMS)，制备均匀疏水修饰的3D轻质混凝土块体。在乳化剂的帮助下，形成许多含有PDMS的微小油滴。随后对混凝土进行干燥和加热，实现了PDMS对孔隙和陶瓷粉体的均匀修饰。通过调节油水比例，可大范围调整试样的孔隙率、抗折强度、体积密度。由于所得多孔混凝土的气孔尺寸只有30微米左右，远小于市售泡沫混凝土的1mm，因此其虽重量轻，但机械强度强。

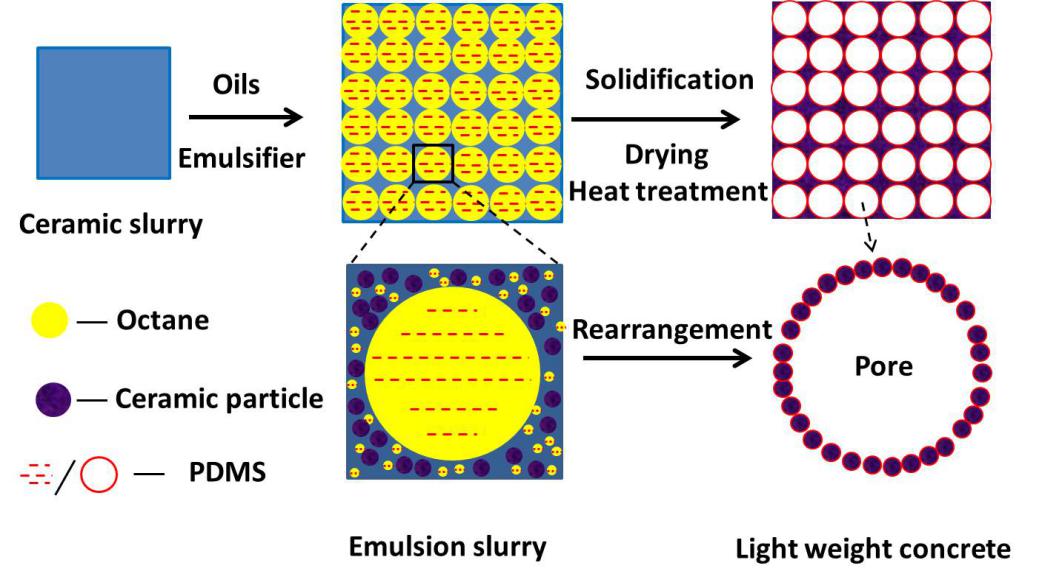

图1. 试样制备流程图

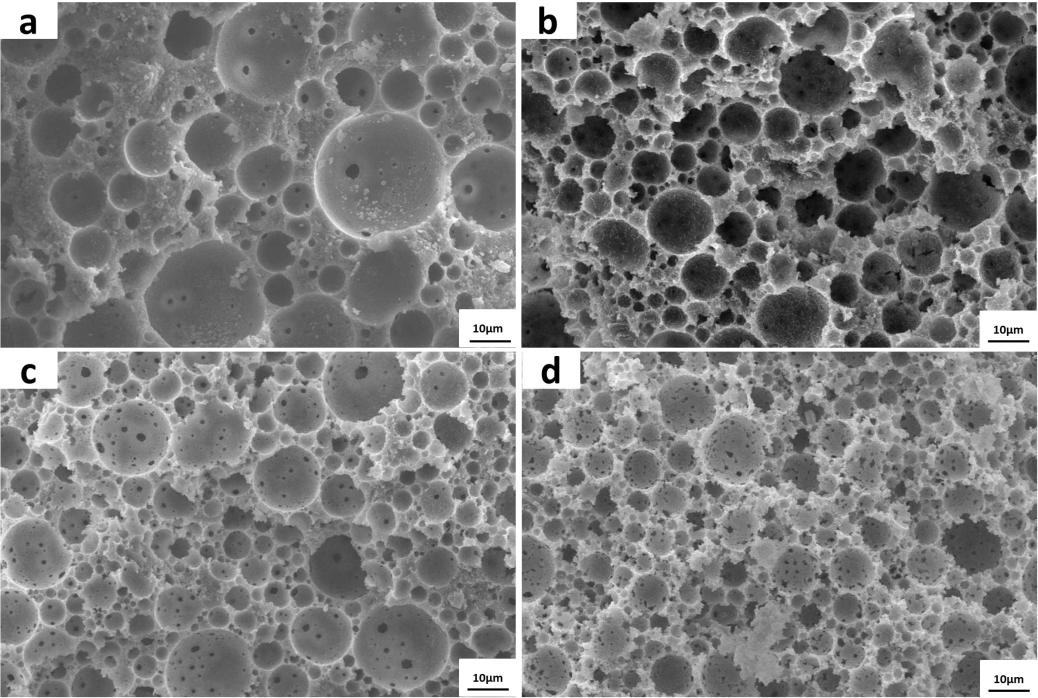

图2. 不同水油比试样的SEM图（a）1:1，（b）1:2，（c）1:3，（d）1:4

  由于原始粉体粒度小，修饰过程中的热处理使疏水基团均匀包覆在粉体的表面，制备出的轻质混凝土水接触角可达166°，水滴滴在试样表面会迅速弹开，密度小于1g/cm3的试样可漂浮在水面上，即使将试样浸入到水中，也会迅速上升到水面上。

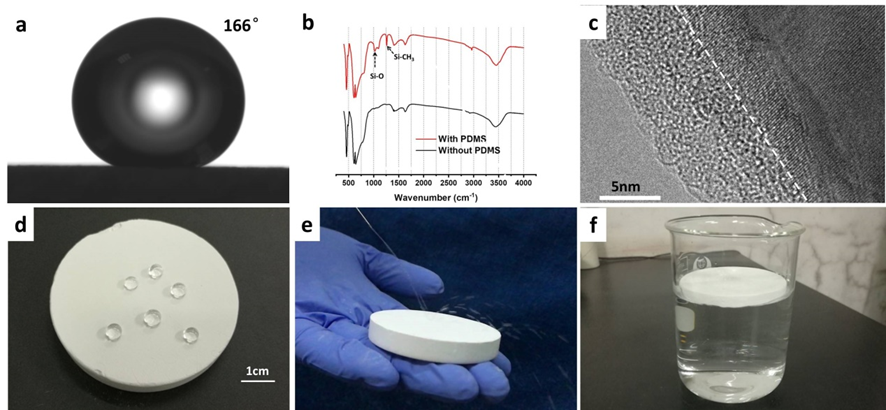

图3. (a)水接触角；(b)红外光谱；(c) TEM图像；(d)水接触试样时的状态；(e)水滴上试样迅速弹开；(f)轻质试样漂浮于水面照片。

  所得超疏水轻质混凝土能排斥灰尘颗粒和液体，包括牛奶、啤酒、酱油、咖啡和染色的水，可以浸泡在液体中，不留下任何污渍。即使经过机械磨损、高温热处理和化学腐蚀，这种材料仍然保持超疏水特性。此外，多孔混凝土还能吸收噪音和隔热，这是建筑材料的另两种吸引人的特性。

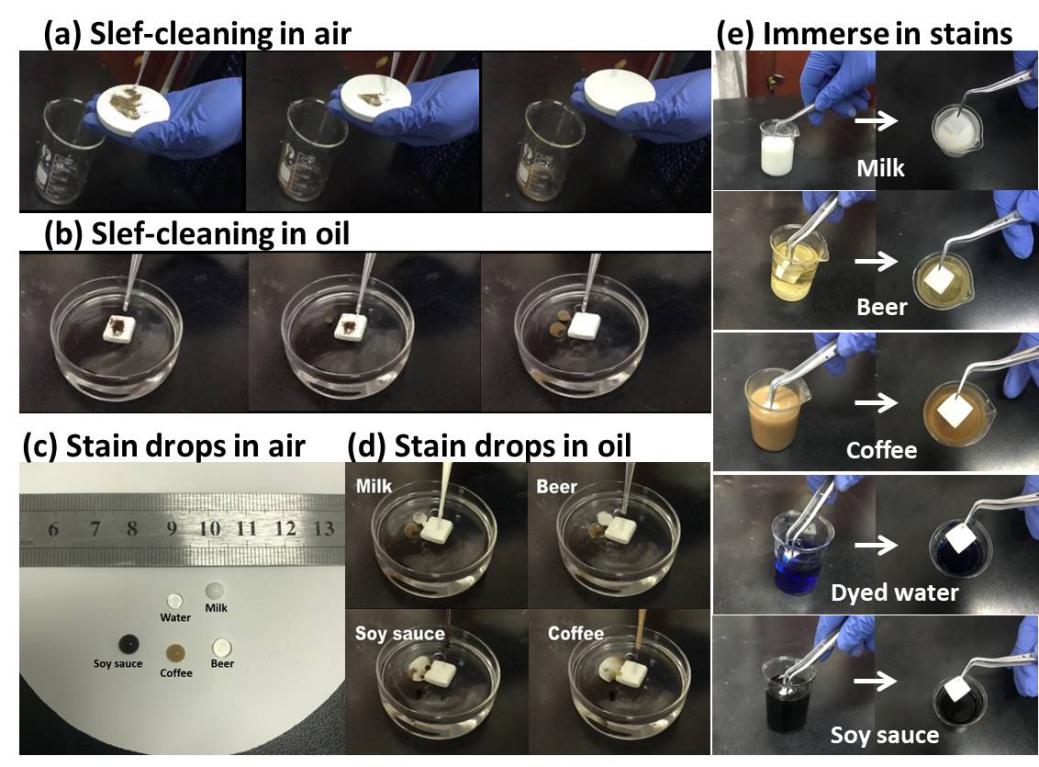

图4. (a)空气自清洁实验。灰尘微粒很容易被水滴带走；(b)油中自清洁实验。油中的灰尘颗粒(正庚烷)很容易被水滴带走；(c)球形染色液体立在材料的表面不会浸入，（d）试样浸渍在油中染色液体迅速弹开；(e)试样浸入染色液体取出后未被染色。

  本研究的相关结果已发表于ACS Applied Materials & Interfaces，并被ACS News Service Weekly PressPac, ScienceDaily, International Business Times, Interesting Engineering等媒体进行了报道。

  中国科大为该论文第一单位，博士生董宾宾是该论文的第一作者，徐鑫教授为论文通讯。作者本项目得到了中国国家自然科学基金和先进耐火材料国家重点实验室开放基金的支持。

  文章链接：https://pubs.acs.org/doi/abs/10.1021/acsami.9b14929

相关网站报道：

  https://www.acs.org/content/acs/en/pressroom/presspacs/2019/acs-presspac-november-20-2019/self-cleaning-concrete-could-keep-buildings-looking-new-video.html

  https://interestingengineering.com/researchers-create-self-cleaning-concrete-that-repels-liquid

  https://www.sciencedaily.com/releases/2019/11/191120131321.htm

  https://www.ibtimes.com/scientists-invent-self-cleaning-concrete-keep-buildings-looking-new-2871442
