近年来，盐结晶诱导微相分离在增强的水凝胶力学性能方面受到广泛关注，但此类方法通常因严重的相分离而削弱水凝胶的弹性和韧性，存在显著局限性。针对此关键问题，不列颠哥伦比亚大学姜锋教授和中国林科院林化所刘鹤研究员创新性地提出了一种通用的相工程策略，利用纤维素纳米晶（CNC）调控乙酸钠（NaAc）结晶诱导的微相分离，成功制备出兼具高强度、高韧性、高延展性和抗疲劳性的纤维素复合水凝胶（图1）。研究发现，单独添加NaAc会因NaAc·3H₂O晶体的形成引发严重的微相分离，从而制得刚性且缺乏弹性的水凝胶。而通过引入CNC，其独特的水合效应能够竞争性结合晶体中的水分子，有效缓解微相分离，成功实现了刚性水凝胶向弹性、强韧且耐疲劳水凝胶的转变（图2）。

图1 强韧水凝胶的设计与结构特征

图2 水凝胶的微结构和相互作用的演变

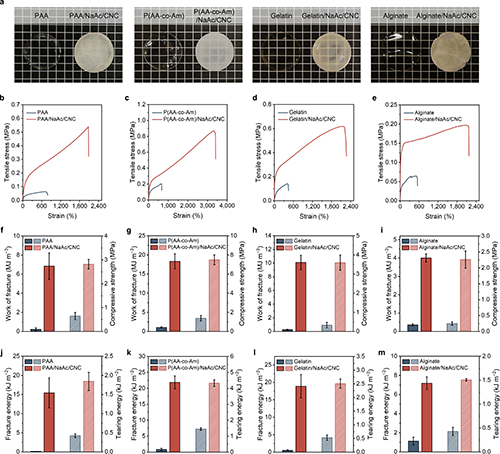

图5 水凝胶强韧化策略的通用性

  原文链接：https://doi.org/10.1002/adma.202416916
