随着柔性可穿戴电子设备的发展,人们对材料的抗物理破坏性以及使用寿命等提出了更高的要求。具有自修复性的智能化器件有望解决这个问题。弹性聚合物基底材料是可拉伸器件的主要组成部分,设计并制备具有弹性自修复的基底材料是实现自修复可拉伸器件的重要手段。然而目前报道的可室温自修复的材料弹性性能较差,如何实现基体材料和导电体的良好自修复性能,并保证其组合体具有良好的拉伸性能成为了一大挑战。
最近,南京大学化学化工学院贾叙东教授课题组和斯坦福大学鲍哲南教授课题组在《先进材料》合作发表了题为“ Elastic Autonomous Self-healing Capacitive Sensor based on a Dynamic Dual Crosslinked Chemical System”的文章。南京大学张秋红副研究员、斯坦福大学牛思淼博士以及南京大学硕士王丽为本文的共同第一作者。
此前,张秋红副研究员与其他研究人员合作,利用四重氢键(UPy)作为动态交联中心引入聚氨酯体系,制备出可拉伸170,00%且可在室温修复的材料,但该类材料具有比较大的迟滞,弹性回复性能不理想(JACS,2018, 140, 5280–5289)。
为实现弹性和室温自修复兼具的目标,研究人员采用了结合能较强的姜黄素-铕离子动态金属配位键与结合能较弱的动态氢键复合的概念,在聚合物体系中形成了双重动态交联并且具有微相分离结构,最终实现了兼具弹性性能和高效自修复性能的弹性体材料。所制备材料的拉伸断裂强度可达1.8 MPa,断裂形变~900%;材料在拉伸500%之后,30 min内能恢复到原始状态。同时受损材料在25 °C修复48 h后可达到98%的修复效率。

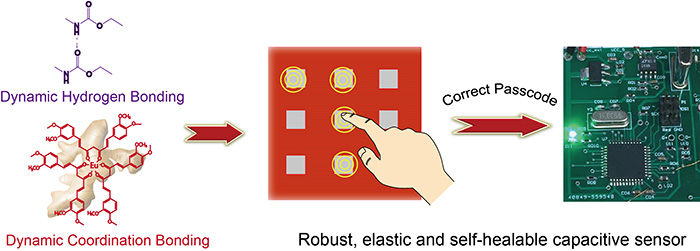

研究人员利用该自修复材料与银片进行复合,制备出具有自修复能力的导体,并进一步将这些导体印刷到自修复弹性体的表层和底层,形成如上图所示的3×3阵列的九个小电容器。通过微处理器将每个点阵的信号收集处理并加以编程,最终实现密码解锁功能。为验证器件的自修复性,将触屏电容传感器切割并再次拼接后,即便在拉伸80%的条件下仍旧能够实现密码解锁功能。
本项研究得到了国家自然科学基金(21404056),国家留学基金(201606195042),以及中央高校科研业务费的资助。高性能高分子材料与技术教育部重点实验室以及配位化学国家重点实验室在本项目研究中给予了大力支持。此外,南京大学李承辉副教授和刘春根教授参与了本文的讨论并给出建议。
- 中科院长春应化所韩艳春团队 AFM:弹性体基体中构建连续共轭聚合物网络 - 实现高拉伸性与高电学性能兼得 2025-03-25
- 华南理工刘伟峰和广东工大邱学青 Macromolecules:兼具优异力学性能和动态循环加工性能的全酚型木质素基聚氨酯弹性体 2025-03-21
- 港中大(深圳)朱世平、朱贺团队 AFM: 耐低温、抗老化和耐溶剂的高性能聚氨酯弹性体 2025-03-17
- 阿尔托大学/拜罗伊特大学 Nat. Mater.: 高硬度兼具自修复 - 纳米限域效应破解水凝胶难题 2025-03-11
- 河北工大潘明旺教授团队 Small: 通过超分子相互作用将功能小分子原位锚定到聚合物链上,形成稳健且自修复的多功能水性聚氨酯 2025-02-20
- 长安大学颜录科、西工程大张鹏飞 JMCA:自修复、抗变形MXene双网络水凝胶用于稳定太阳能驱动界面蒸发 2025-01-27
- 澳门大学周冰朴团队 Adv. Mater. : 基于仿生磁化微脊结构的“粘-滑”过程重构 2025-03-21
