贻贝,普遍存在于沿岸和近海,是甲壳类软体动物。贻贝具有黏附蛋白,表现出超强粘附能力,从而引发了广泛的研究兴趣。研究结果表明儿茶酚基团是贻贝蛋白具有超强粘附性的关键性组分。受自然界启发,目前已经有较多文献报道了含儿茶酚基团的仿贻贝聚合物。总结这些文献可以发现,当前所报道的儿茶酚功能化聚合物(catechol-functionalized polymers)的结构主要有封端聚合物、无规共聚物、接枝共聚物和嵌段共聚物,交替共聚物结构未见报道。另外要制备这些聚合物,儿茶酚往往需要先通过化学修饰在其中引入可聚合物的双键基团,形成双键化的儿茶酚单体;而且这些聚合物的儿茶酚含量往往比较低,其摩尔含量一般低于30%。

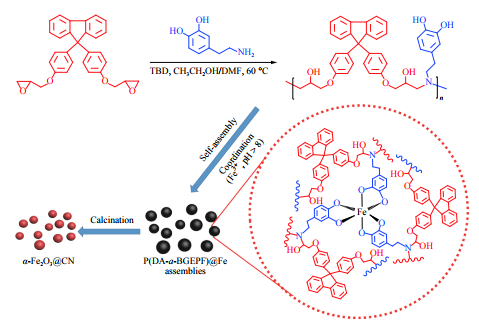

上海交通大学化学化工学院周永丰教授课题组合成了第一例仿贻贝的多巴胺交替共聚物P(DA-a-BGEPF)。不用对多巴胺做任何处理,在弱碱性条件下,直接通过多巴胺的胺基和双环氧单体中环氧基团的点击反应,一步制备了多巴胺交替共聚物,该合成过程方便、简便,而且所制备的聚合物中儿茶酚的摩尔含量高达50%。该工作已经发表在Chinese Journal of Polymer Science (2018) “Rapid Communications”栏目,第一作者硕士生张颖琳。
在本报道中,作者还发现所制备的P(DA-a-BGEPF)交替共聚物可以在DMF/H2O溶液中自组装形成结构规整的纳米小球,球的尺寸约为550 nm。通过儿茶酚基团与铁离子之间的络合可以实现小球的交联,在空气中高温焙烧后,进一步得到N和C掺杂的α-Fe2O3小球(α-Fe2O3@CN)。 α-Fe2O3@CN小球尺寸约为150 nm,可以直接用作锂离子电池的负极材料,在0.2 C充放电循环100圈后,可逆容量可稳定在1134 mA·h·g-1,并具有优秀的循环稳定性和良好的倍率性能,其电化学性能和文献已报道的最好的α-Fe2O3负极材料相一致。
论文链接:https://link.springer.com/article/10.1007/s10118-018-2151-6
- 北石化师奇松课题组 CEJ:可用于人体健康和运动监测的柔性压电传感器 2024-04-19
- 上海交大刘尽尧团队《Acc. Chem. Res.》综述:多巴胺聚合介导的细菌表面功能化 2024-03-07
- 川大孙勇研究员/樊渝江教授课题组 AM:具有指导性生态位的工程化微通道支架通过调节CSF-1/CSF-1R通路促进内源性骨再生 2024-03-01
- 复旦大学彭娟团队三发 Macromolecules:基于共轭高分子凝聚态结构调控的最新进展 2024-05-12
- 天津大学潘莉教授团队/中石油上海新材料研究院 Macromolecules:综合性能优异、高效可调的等规聚丙烯基嵌段共聚物 2024-05-09
- 北京交大张兴华教授团队 Macromolecules :拓扑可变嵌段共聚物的相行为 2024-04-24
