搜索:
四川大学刘慰研究员/广西大学石绍宏助理教授 Adv. Funct. Mater.:3D打印可定制几何结构的水系锌离子电池
2024-02-14  来源:高分子科技

  新兴的可穿戴或植入式电子设备是传感、监测和治疗的强大互动平台,这需要具有可定制尺寸和几何形状的高性能电池。与其他电池系统相比,水系锌离子电池具有优异的生物相容性,不涉及重金属和氟化物等对人体有毒的元素,是最合适的电池系统。然而,其锌枝晶生长和析氢反应会造成电池内部短路、库伦效率低和循环寿命缩短



  鉴于此,广西大学石绍宏助理教授与四川大学刘慰研究员合作利用3D打印增材制造技术和化学沉积相结合,开发了一种具有可定制几何形状的轻质三维铜结构,提供了与商业泡沫铜相当的导电性,并减少约 80% 的铜用量,同时采用亲锌石墨烯涂层促进锌在三维铜表面均匀且优先Zn(002)晶面生长,大大抑制了析氢反应。负载锌的三维电极可使对称电池在 10 mA cm-2 下稳定循环 300 小时,比累积容量达到 86.7 Ah g-1,表现出优异循环稳定性、高充电率和轻量化电极特征。全3D打印的袋式全电池(3.6 mAh)在 1 C 下循环 200 次后,仍显示出 91.4% 的容量保持率,充分体现了其在新型电池的适用性。该研究不仅从电池结构设计的自由度还是其性能表现,均为开发轻质集流体和可定制、高能量的水系锌离子电池提供了创新思路。

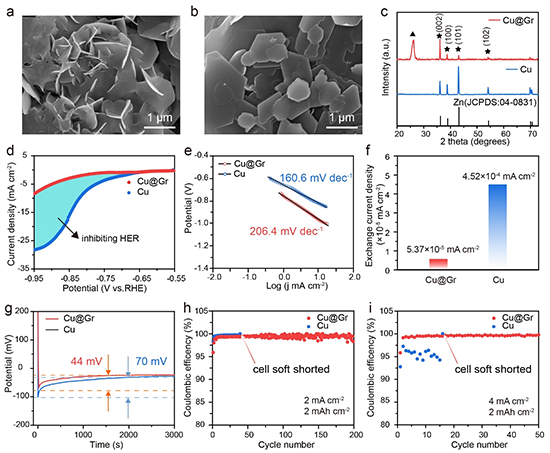

图一:石墨烯抑制锌枝晶生长

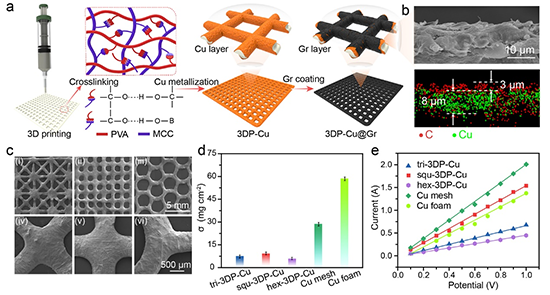

图二:3DP Cu@Gr电极合成



图三:3DP Cu@Gr电极结构表征



图四:3DP Cu@Gr//Zn半电池性能表征



图五:全电池性能表征


  上述工作以Lightweight Zn-philic 3D-Cu Scaffold for Customizable Zinc Ion Batteries为题,发表在SCI杂志Advanced Functional Materials(中科院1区,IF =19.0)上。论文通讯作者为四川大学刘慰研究员,第一作者为广西大学石绍宏助理教授,学生第一作者为周东成硕士研究生。近年来,结合3D打印增材制造技术,该团队已在Nano-Micro Lett.Chem. Eng. J.Compos. Part B Eng.Carbohyd. Polym.等发表高水平SCI论文多篇。这些研究工作得到国家重点研发计划(2022YFE0135900)、国家自然科学基金项目(52303036)、广西科技基地和人才专项项目(GUIKE AD23026179)等项目支持。


  全文链接https://doi.org/10.1002/adfm.202312664

版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
】【打印】【关闭

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
