北航郑咏梅教授课题组 Adv. Funct. Mater.:可用于大规模集水的仿生螺旋槽纺锤节结构微纤维
2023-07-21 来源:高分子科技
近期,北京航空航天大学郑咏梅课题组通过采用涂层方法及有机无机复合界面裂纹效应调控,制备了连续的仿生螺旋槽纺锤节(HSK)结构的微纤维(图1)。该研究受到天然蜘蛛丝集水结构启发,并结合自然界生物的螺旋结构特点,通过集成两个特性获得了有序的HSK结构的微纤维。该HSK纤维有效地解决了纺锤节结构的稳定性,纤维柔韧性和结构的机械强度的不足。研究发现适度的螺纹结构有效地增强了界面集水的比表面积以及强化了周期的纺锤节结构所具有的良好的界面能量梯度及拉普拉斯压差梯度(图2)。由于多级特性集成在HSK纤维上,使得HSK获得卓越的集水量,最大液滴悬挂体积达到以往纤维(SK)的体积的千倍以上。研究表明HSK在未来集水领域有较好的应用前景(图3)。
该工作以“Bioinspired Robust Helical-Groove Spindle-Knot Microfibers for Large-Scale Water Collection”为题发表在《Advanced Functional Materials》上(Adv. Funct. Mater. 2023, 2305244)。文章第一作者是北京航空航天大学王少敏博士。该研究得到国家自然科学基金委的支持。

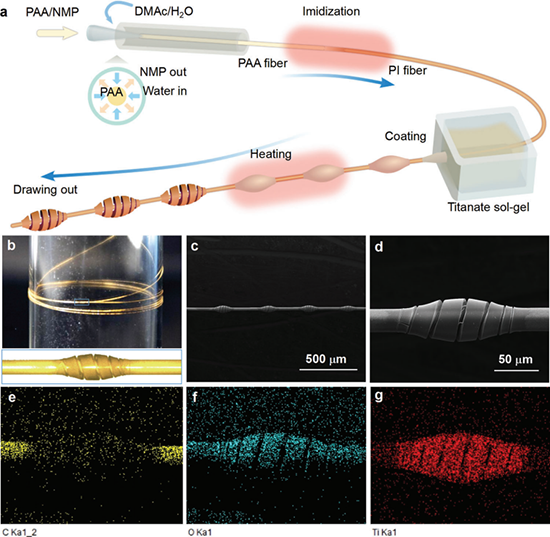

图1 HSK纤维的制备及表征

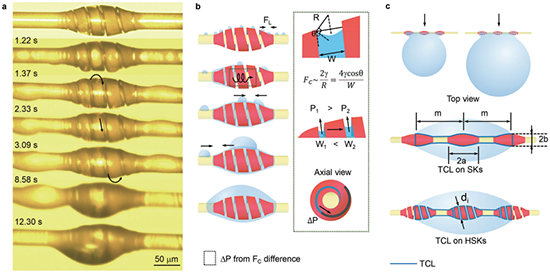

图2 HSK纤维集水机制示意图

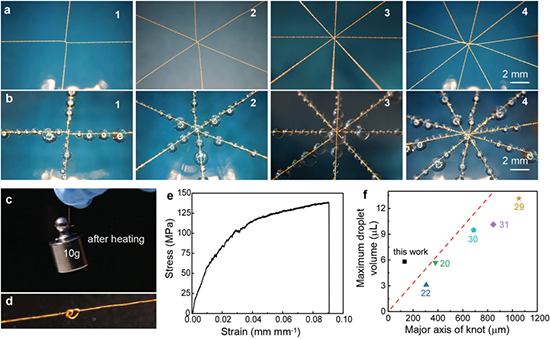

图3 SHK纤维的技术及应用潜力
该工作以“Bioinspired Robust Helical-Groove Spindle-Knot Microfibers for Large-Scale Water Collection”为题发表在《Advanced Functional Materials》上(Adv. Funct. Mater. 2023, 2305244)。文章第一作者是北京航空航天大学王少敏博士。该研究得到国家自然科学基金委的支持。
原文链接:https://onlinelibrary.wiley.com/doi/full/10.1002/adfm.202305244
该工作是该课题组仿生蜘蛛丝集水结构研究工作进展之一。更多的研究工作参见:www.zhengyongmei.polymer.cn
版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
相关新闻
- 北化贾晓龙教授、杨小平教授团队与南昆士兰大学王浩教授团队:在碳纤维/环氧树脂复合材料新型高氢键密度界面相的构建方面取得新进展 2024-05-10
- 陕西科技大学张美云教授、杨斌副教授团队 JMCA:具有巧妙结构、优异性能和广泛应用的仿生气凝胶材料 2024-05-06
- 中国科大龚兴龙教授团队《Compos. Part B-Eng.》:基于珍珠层灵感的剪切变硬胶基智能材料实现力-电-热耦合多体防护 2024-05-05
- 天津工业大学王润、刘雍/南开大学刘遵峰《Adv. Sci.》:基于氢键纳米团簇的仿蛛丝水凝胶微纤维 2024-04-21
- 川大刘瑾/西南交大谢超鸣 ACS Nano:多酚介导贴片负载二甲双胍-ZIF-8抑制干细胞衰老调控免疫微环境促进炎性牙周组织再生 2023-09-01
- 东华大学夏于旻课题组《Chem. Eng. J》:基于竹仿生,由POM纤维制备的可回收、可变形的微纤维油水分离材料 2023-01-20
