随着5G通信技术、物联网、人工智能、卫星通信等领域的发展，电磁干扰问题日益严重。为应对复杂的电磁环境，多功能电磁屏蔽材料应具有物理变形的适应性、自修复性和粘附性能，确保电子设备的稳定性和安全性，因此，开发具有多功能聚合物屏蔽膜，对于解决当代复杂的安全需求具有重要意义。然而，在分子水平上进行巧妙的结构设计仍然是一个挑战。近日，陕西科技大学化学与化工学院白阳副教授/黄文欢教授在多功能屏蔽/隐身材料领域取得了重要研究进展。他们的最新研究成果以“Adhesion Strategy for Cross-linking AgNWs/MXene Janus Membrane: Stretchable and Self-healing Electromagnetic shielding and Infrared stealth Capabilities”为题发表在国际期刊《Small》上（DOI:10.1002/smll.202408950），该团队通过将一维银纳米线（AgNWs）与二维MXene材料复合，构建出稳定的导电网络，并将其与聚氨酯弹性体基体（MPHEA）结合，成功制备出Janus复合膜（图1）。

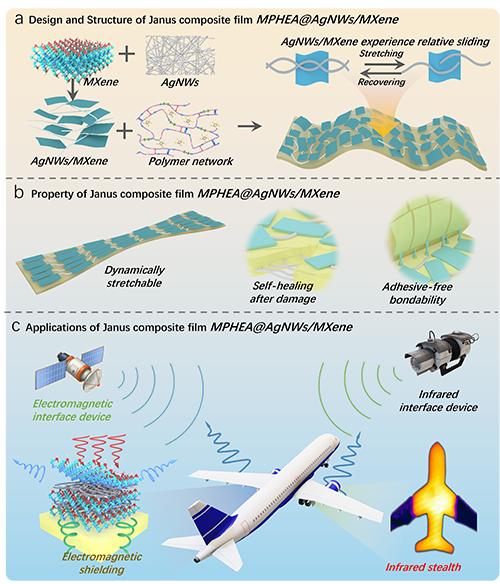

图1 Janus复合薄膜MPHEA@AgNWs/MXene的设计方案、结构特征、多功能特性（拉伸、自修复、自粘附）及其在红外隐身和电磁屏蔽方面的应用。

该Janus复合膜具有以下特点：

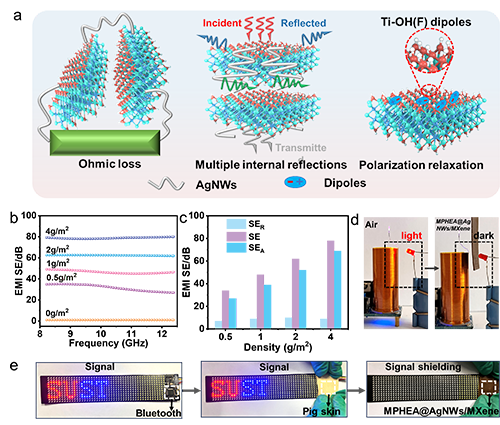

  (1)高效电磁屏蔽性能：复合膜电磁屏蔽效率高达80 dB（图2），即便在40%应变下，仍可保持20 dB以上的屏蔽效果（图3）;

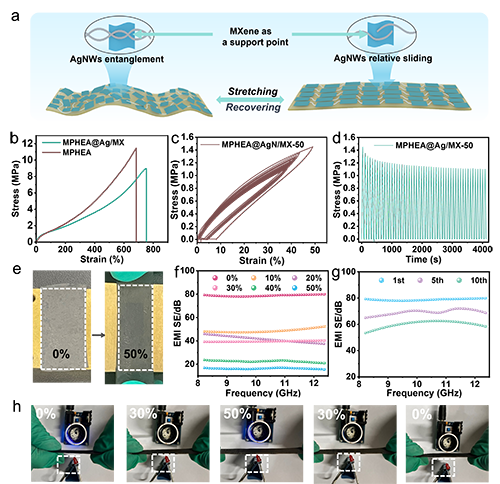

  (2)卓越的机械性能与自修复能力：材料具备出色的拉伸性和90%的自修复效率，能够在受损后恢复屏蔽功能（图4）;

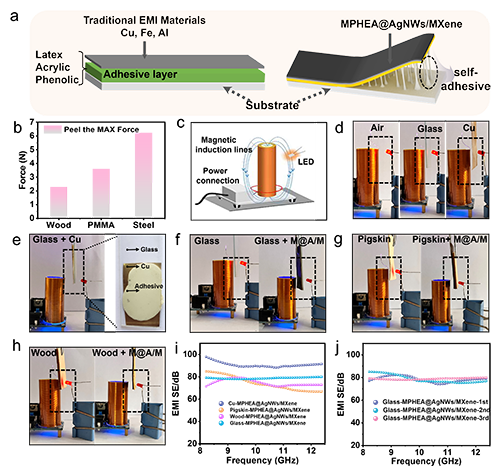

  (3)强附着力与可重复使用性：Janus膜无需外部粘合剂，可直接附着于玻璃、木材、皮革等表面，无需胶黏剂即可用于表面高效电磁屏蔽（图5）。

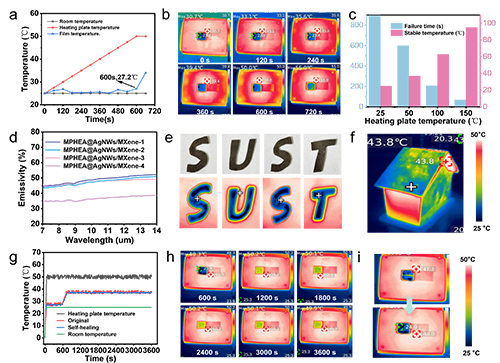

图6 Janus复合薄膜MPHEA@AgNWs/MXene的红外隐形性能。

  原文链接：https://doi.org/10.1002/smll.202408950

  下载：Adhesion Strategy for Cross-linking AgNWs/MXene Janus Membrane: Stretchable and Self-healing Electromagnetic shielding and Infrared stealth Capabilities
