气凝胶是一种新型多孔材料且为开孔结构。最早的硅基气凝胶因其纳米级多孔结构和高透明度而受到关注,但它们的机械性能较差,导致整体性能不够均衡。其脆弱的结构限制了这一新兴材料的发展。之后聚合物基气凝胶被制造,但在改善机械性能的同时,往往很难保证高透明度。聚乙烯醇(PVA)是一种无色无味的聚合物,具有水溶性、低毒性和生物相容性。到目前为止,有关于具备优异的透明度和机械性能的聚乙烯醇气凝胶的相关研究寥寥无几。
近期,美国东北大学Yi Zheng教授和Marilyn L. Minus教授团队以保持透明度的同时优化气凝胶的机械性能为目标,研制了一款新型透明PVA气凝胶并发明了一种一步凝胶化方法,以促进溶胶-凝胶转变。相比于冷冻-解冻法,这种一步凝胶化方法保持了PVA气凝胶的高透明度,并减少了凝胶化过程所需的时间。该工作填补了有关于简单制造透明聚合物基气凝胶且同时保证优秀的机械性能的空白。
该工作以题为“Ease-of-manufacture Highly Transparent Thin Polyvinyl Alcohol Aerogel”发表在《Scientific Reports》上。文章第一作者是美国东北大学博士研究生李晓莉。
图1.新型气凝胶的制备路线示意图,以及通过不同凝胶化方法制备的12%气凝胶。(a) 通过一步静置法制备的透明气凝胶;(b) 通过冷冻-解冻法制备的不透明气凝胶;(c) 相图显示三种不同干燥方法的路径。
图2. 在置换过程中,不同浓度(10%至15%)PVA湿凝胶的DMSO残余重量随时间变化的曲线图。

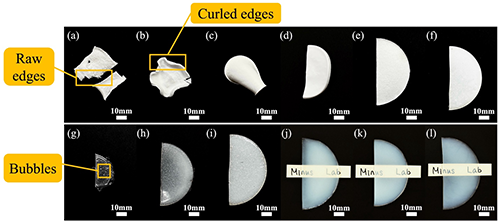

图3. 不同重量百分比的不透明气凝胶:(a) 2%;(b) 4%;(c) 10%;(d) 12%;(e) 20%;(f) 28%;带有气泡的不同重量百分比透明气凝胶:(g) 20%;(h) 24%;(i) 28%;不同重量百分比的透明且均匀的气凝胶:(j) 10%;(k) 13%;(l) 15%。

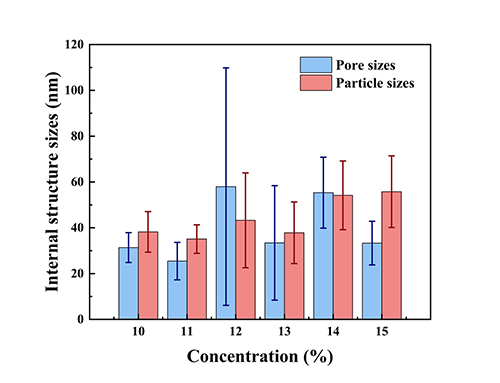

图5. 不同放大倍数和浓度下PVA气凝胶的SEM图像。(a)至(f)表示10%至15%不同浓度的PVA气凝胶,而子图(1)至(3)分别表示5000倍、30,000倍和60,000倍的放大倍数。

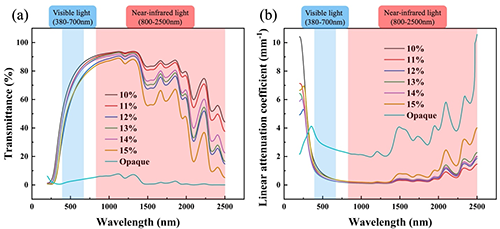

图7. (a) 透明PVA气凝胶(浓度为10%至15%)及不透明PVA气凝胶的透过率曲线;(b) 10%至15%浓度透明PVA气凝胶及不透明PVA气凝胶的线性衰减系数随波长变化的曲线。
挑战与展望:
最初,考虑到最早发现的硅气凝胶的脆性和较差的机械性能,这一缺点限制了气凝胶的应用发展。因此,改善气凝胶的机械性能被设定为主要目标。因此,材料选择聚焦于聚合物。实验方向设定为纯物理交联,未使用任何交联剂,以简化和加速生产过程。因此,选择聚乙烯醇(PVA)作为原料,尝试气凝胶的生产,因其能够通过侧链羟基自交联形成氢键。在材料选择之后,生产方法进行了实验、分析和改进。对冷冻-解冻法的对比分析表明,该方法无法保证PVA气凝胶的透明度。考虑到实验过程的时间效率,发明了一种一步静置法以促进溶胶-凝胶转变。一步静置法不仅保持了PVA气凝胶的高透明度,还减少了凝胶化过程所需的时间,相较于冷冻-解冻法。随后,测试了浓度范围为2%至28%的PVA,揭示了低浓度时的卷曲、原始边缘以及高浓度时气泡的形成等问题。生产过程进一步改进,并确定了10%至15%的安全浓度窗口,确保了稳定、薄且透明的PVA气凝胶的生产。
原文链接:https://www.nature.com/articles/s41598-024-77198-9
- 四川大学陈琳研究员/汪秀丽教授团队 Mater. Horiz.:可化学回收、高透明的阻燃聚碳酸酯 2024-10-25
- 东华大学朱美芳院士/叶长怀团队 AFM:基于CO2发泡方法制备超高透明度、优异力学性能的柔性聚酰亚胺纳米发泡材料用于隔热保温 2024-08-26
- 郑大申长雨院士/刘春太教授团队与合作者 Nat. Commun.:节能聚乙烯复合透明薄膜 2024-04-14
- 日本研发成功下一代超薄型高温超导电缆 2013-09-27
- 重庆理工大学杨朝龙教授课题组 Angew:热退火调控芴醇衍生物室温磷光及苯乙烯检测研究 2024-09-05
- 陕科大刘新华/姜慧娥/莫海珍等 Nano Today:天鹅羽毛启发的智能响应型可持续羧甲基纤维素/聚乙烯醇基食品包装薄膜 2024-04-18
- 中国科大李良彬-陈威 Macromolecules:同步辐射原位流延技术探究聚乙烯醇(PVA)溶液成膜过程结晶动力学与干燥机理 2024-02-29
