搜索:
伦敦大学学院何冠杰教授/华南理工大学王小慧教授 Angew:原位构筑聚合物-无机杂化SEI实现苛刻条件下稳定的锌金属阳极
2024-04-17  来源:高分子科技

  基于金属锌阳极的水系锌离子电池具有低成本、高安全性、环境友好等优点,在大规模储能领域中展现出广阔的应用前景。然而,金属锌阳极在水系电解液中的锌枝晶生长和由水引发的界面副反应问题严重影响锌负极的可逆性和稳定性。通过在锌阳极表面原位构建可靠的固体电解质界相(SEI)是稳定电解质/锌阳极界面非常有效的途径。然而,受限于较高的析氢电位 (0 V vs. SHE) 和锌沉积电位(-0.76 V vs. SHE),使得原位构筑可靠的SEI在水系锌离子电池中存在挑战。其中,深入了解SEI的组成-性质-性能之间的关系是开发可靠的 SEI 以稳定电解质/锌阳极界面的基础,但这一科学问题在水系锌离子电池中仍不明确。


图1 锌沉积对比示意图。(a) 无SEI; (b) 最近报道的SEI; (c) 聚合物-无机杂化SEI及形成机理图。


  近期,伦敦大学学院何冠杰老师课题组和华南理工大学王小慧老师课题组提出了一种全新的聚合物-无机杂化SEI设计方法。通过不饱和单体(丙烯酰胺)的电化学聚合以及 SO42- 与 Zn2+ 和 OH- 的共沉淀,在锌阳极上原位构建了一种可靠的聚合物(聚丙烯酰胺)-无机(Zn4SO4(OH)6.xH2O)杂化 SEI。并对SEI的形成机理、SEI的组成-性质-性能之间的关系进行了系统地研究。结果表明,聚合物-无机杂化 SEI 集无机成分的高模量和聚合物成分的高韧性于一身,即使在超高电流密度和容量(30 mA cm-2 ~ 30 mAh cm-2)下,也能实现锌阳极的高可逆性和长期界面稳定性。该工作以”Rational Design of An In-Situ Polymer-Inorganic Hybrid Solid Electrolyte Interphase for Realising Stable Zn Metal Anode under Harsh Conditions”为题发表在《Angewandte Chemie International Edition上。文章第一作者是伦敦大学学院博士后陈儒维博士。


  有机-无机复合材料,特别是聚合物-无机杂化材料,结合了聚合物相在柔性方面的优势和无机相在强度方面的优势,在锌金属阳极SEI中具有巨大的应用潜力,尤其是在大面积容量下面临巨大的体积变化时。然而,由于缺乏可行的构建方法,目前还没有原位形成的聚合物-无机杂化SEI在水系锌离子电池中报道。


图2 聚合物-无机杂化SEI形成机理。(a) AM分子静电势图;(b)Zn2+ 与SO42- 和 CF3SO3- 的结合能;(c-d) 锌沉积不同时间原位拉曼图谱;(e) 不同电解液中循环后锌阳极XRD对比图;(f) EDS能谱图;(g-h)有无SEI扫描电镜对比图。


  在本工作中,通过将丙烯酰胺(AM)和ZnSO4添加剂引入到常用的水系电解质(2M Zn (CF3SO3)2)中,成功在锌阳极表面原位构建聚合物-无机杂化SEI。在Zn2+的催化下,不饱和分子(AM)原位聚合为聚丙烯酰胺大分子(PAM),作为高度柔性的聚合物相。其中ZnSO4的引入促进了无机Zn4SO4(OH)6.xH2O(ZHS)组分的原位形成,这源自HER引起的自终止共沉淀反应。这种聚合物 (PAM)-无机 (ZHS) 杂化SEI将无机成分的高模量与有机聚合物成分的高韧性相结合,可以实现长期的界面稳定性即使在苛刻条件下,优于大多数其他报道的工作。

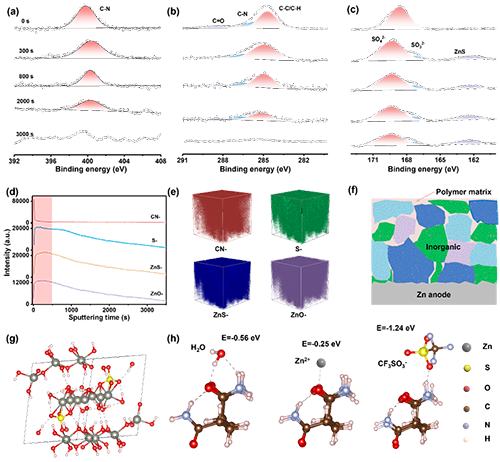

图3 聚合物-无机杂化SEI的组成。(a-c)刻蚀不同时间的XPS图;(d)飞行时间二次离子质谱图;(e) 对应的三维分布图像;(f) SEI结构示意图;(g)DFT计算:Zn2+在ZHS中的扩散路径;(h)DFT计算:电解质不同组分与PAM聚合物间的相互作用。


  随着XPS刻蚀时间逐渐延长,源于PAM聚合物的C元素和N元素逐渐降低,源于ZHS的S元素一直存在。飞行时间二次离子质谱图也得到相同的结论。基于这些特征,构建了杂化SEI的结构模型,该模型由PAM聚合物-无机ZHS主导的顶层和无机ZHS为主的内层组成。其中无机组分能够促进锌离子传导,有机组分促进锌离子去溶剂化。


图4 不同锌阳极沉积剥离行为对比。(a)库伦效率对比;(b-e)不同电流密度和容量下长时间循环性能对比图;(f)与目前报道的其他工作对比:累积容量和 J * C。


  在Zn//Cu电池中,聚合物-无机杂化SEI具有最高的库伦效率和循环寿命。在Zn//Zn电池中,聚合物-无机杂化SEI具有最稳定的沉积剥离行为和循环稳定性。即使在30 mA cm-2 ~ 30 mAh cm-2的大电流密度和大容量下,聚合物-无机杂化SEI也能保持长循环稳定性,这优于目前报道的绝大数文章。

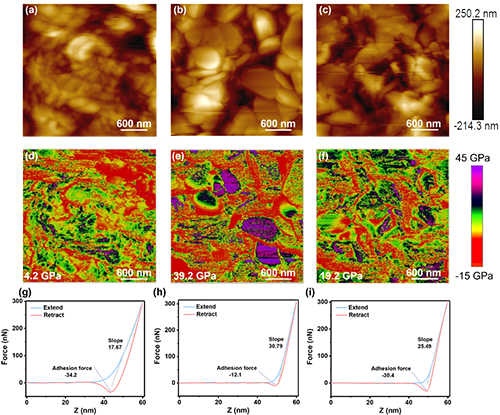

图5 不同SEI的机械性质表征。(a, d, g) 聚合物SEI的AFM图,DMT模量图,和力谱图;(b, e, h) 无机SEI的AFM图,DMT模量图,和力谱图;(c, f, i)聚合物-无机杂化SEI的AFM图,DMT模量图,和力谱图。


  通过AFM图对比发现,聚合物-无机杂化SEI结合了聚合物SEI和无机SEI的特征。通过模量图和力谱对比发现,聚合物-无机SEI兼具无机组分的高模量和聚合物的高韧性,从而解释了聚合物-无机杂化SEI优异电化学性能背后的原因。


图6 Zn||NH4V4O10电池的电化学性能对比。(a) CV对比图;(b) 倍率对比图;(c)电压-容量曲线;(d)室温下的循环性能;(e)低温下的循环性能。


  为了进一步探究聚合物-无机杂化SEI在水系锌离子电池中的应用,以NH4V4O10为阴极组装得到全电池。具有聚合物-无机杂化SEI的Zn||NH4V4O10电池表现出更优异的倍率性能和循环稳定性。同时在低温下也能保持高容量和循环稳定性。


  通过可控聚合和共沉淀机制,在锌阳极上构建了一种可靠的聚合物-无机杂化SEI。首次系统地研究和关联了潜在的SEI组成-性质-性能关系。与聚合物SEI和无机SEI相比,聚合物-无机杂化SEI将无机成分的高模量与聚合物成分的高韧性相结合,从而能够抑制枝晶生长,同时适应体积变化。因此,具有这种聚合物-无机杂化SEI的锌阳极能够保持长循环稳定性即使在非常苛刻的条件下。这项工作不仅为在锌阳极上构建可靠的SEI提供了一种新的策略,而且揭示了SEI的组成-性质-性能关系,这将有助于SEI在水系锌离子电池中的理解、开发和应用。


  原文链接https://onlinelibrary.wiley.com/doi/10.1002/anie.202401987

版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
】【打印】【关闭

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
