搜索:
宁波大学徐玉赐教授课题组 Macromolecules: 两嵌段共聚物在高分子溶剂中的“湿” 、“干”胶束
2023-08-29  来源:高分子科技

  两亲性分子在选择性溶剂中会组装形成胶束,聚合物由于其可控的分子量及突出的性能备受人们关注。两亲性的高分子在选择性的溶剂中也能形成尺寸可控的胶束,这使得高分子胶束在药物的包裹与释放、纳米反应器及封装材料等领域具有突出的应用前景;另一方面,嵌段共聚物经常作为增容剂用于聚合物的加工中,而在共混中胶束的形成往往会降低嵌段共聚物的增容效果,因此计算胶束的自由能,得到胶束的形成条件对加工过程至关重要。

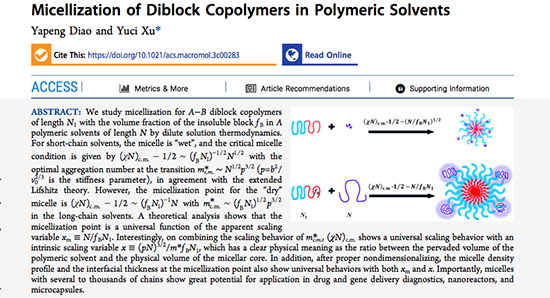

  近日,宁波大学徐玉赐课题组结合解析的Lifshitz和强分凝理论及数值的自洽场理论研究两嵌段共聚物在不同链长下的高分子溶剂中的胶束化行为。发现了在小分子及高分子溶剂中,由于溶剂分子的作用,分别形成“湿”、“干”胶束;通过计算得到胶束在各种条件下的自由能,得到了链长对转变点的影响;提出了相应标度参数,并统一了“湿”、“干”胶束链长依赖关系。具体如下: 在短链的溶剂中,由于溶剂分子能够进入到胶束核中,形成了“湿”胶束,运用Lifshitz论得到的临界胶束转变与链长的依赖关系为,其中fB为不溶段的体积分数,N1为两嵌段高分子的链长,而N为高分子溶剂的链长。转变点处胶束的聚集数大概在100根链以下,具体的关系为,理论推导过程详见文章,这些解析的结果也被他们数值计算所证实(图1)。

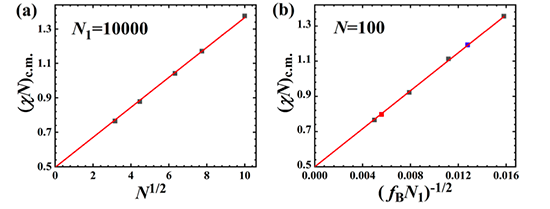

1:短链溶剂中,溶剂链长及嵌段共聚物链长对转变点的影响。


  而在长链溶剂中,他们直接运用自洽场理论研究其胶束化行为,计算表明胶束的尺寸变大,链的聚集数能高达上千根,而且由于溶剂太长,不能进入到胶束中,因此得到了“干”胶束,对于的临界胶束转变点也与短链的时候也明显不同,为(图2)。这些计算结果也与强分凝理论吻合(理论推导详见文章)。

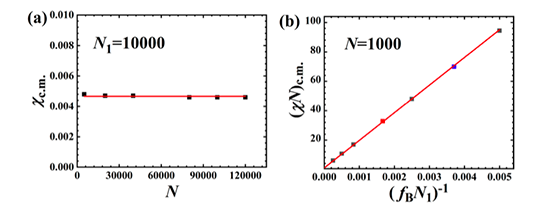

2:长链溶剂中,临界胶束转变与链长的关系。


  值得注意的是,虽然在短链和长链的情况下,转变点与链长各自的依赖关系不同,但是都具有相同的组合。更有意思的是,结合链的数目,他们发现“湿”、“干”胶束的转变点依次为:。同样的,这两个转变点也包含一个同样的标度参数。通过这两个标度参数,他们可以将转变点与链长的依赖关系很好的统一起来,如图3所示。

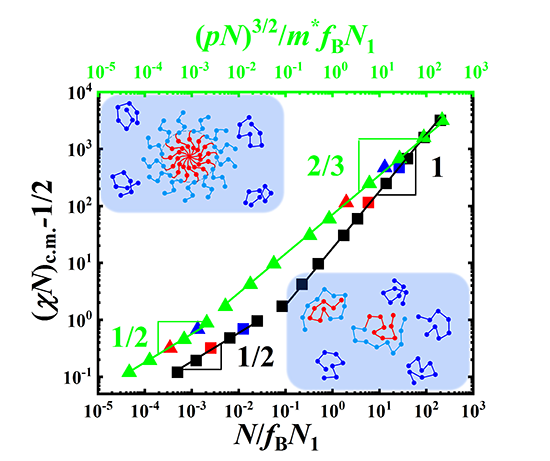

3:转变点统一的链长标度关系。

  

  另外,这个标度参数具有非常明确的物理含义:分子项为溶剂分子所占据的体积,而分母项是胶束核的物理体积。当溶剂所占据的体积远远小于胶束核的体积时(),溶剂分子能够进入胶束核,从而形成“湿”胶束,当溶剂体积过大时(),则很难进入胶束核,从而导致“干”胶束的形成,因此他们将这个标度参数定义为特征的标度参数,而将定义为表观标度参数,因其正好是溶剂链长与不溶段链长的比,实验上容易控制。而根据提出的两个标度参数,他们发现,胶束的密度分布及胶束的界面都表现出统一的标度关系(图4)。

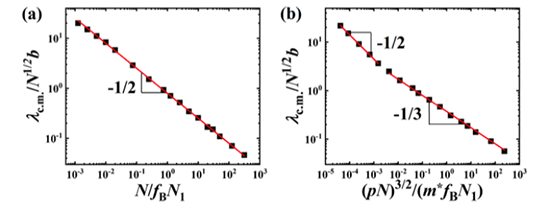

图4:“湿”、“干”胶束界面宽度的普适链长依赖关系。

  相关工作以“Micellization of Diblock Copolymers in Polymeric Solvents”为题发表在《Macromolecules》上。文章第一作者为宁波大学硕士生刁亚鹏,通讯作者为徐玉赐教授。该研究得到国家自然科学基金委的支持(21973051)。


  原文链接:https://pubs.acs.org/doi/10.1021/acs.macromol.3c00283

版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
】【打印】【关闭

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
