中国科学院上海有机化学研究所黄晓宇研究员/李永军副研究员 Angew:聚乙烯基二甲基吩嗪p型有机电极材料
2023-04-16 来源:高分子科技
有机电极材料由于其结构多样性和电化学性能可调的特点,近年来受到广泛关注,有望在新一代电池技术中得到广泛应用。
根据电化学反应机理可以将有机电极材料分为n型,p型和双极型。尽管n型电极材料已经被应用于各种金属离子电池,但其电压较低,循环性能较差。与之相反,p型电极材料能提供更高的电压平台和能量密度,但是目前大多数p型材料的比容量较低。因此,设计合成高容量的p型材料对于高性能有机电极材料的发展具有重要意义。
充放电过程中,PVDMP的侧基可发生两个连续的氧化还原反应,同时伴随着阴离子的嵌入与脱出以保持电中性,从而实现电荷的储存。因此,阴离子的选择对PVDMP的电荷存储能力有重要的影响。作者通过电化学研究,发现PVDMP的氧化还原反应对阴离子具有选择性,并利用耗散型电化学石英晶体微天平(EQCM-D)技术揭示了PVDMP在氧化还原反应中的阴离子掺杂机制。

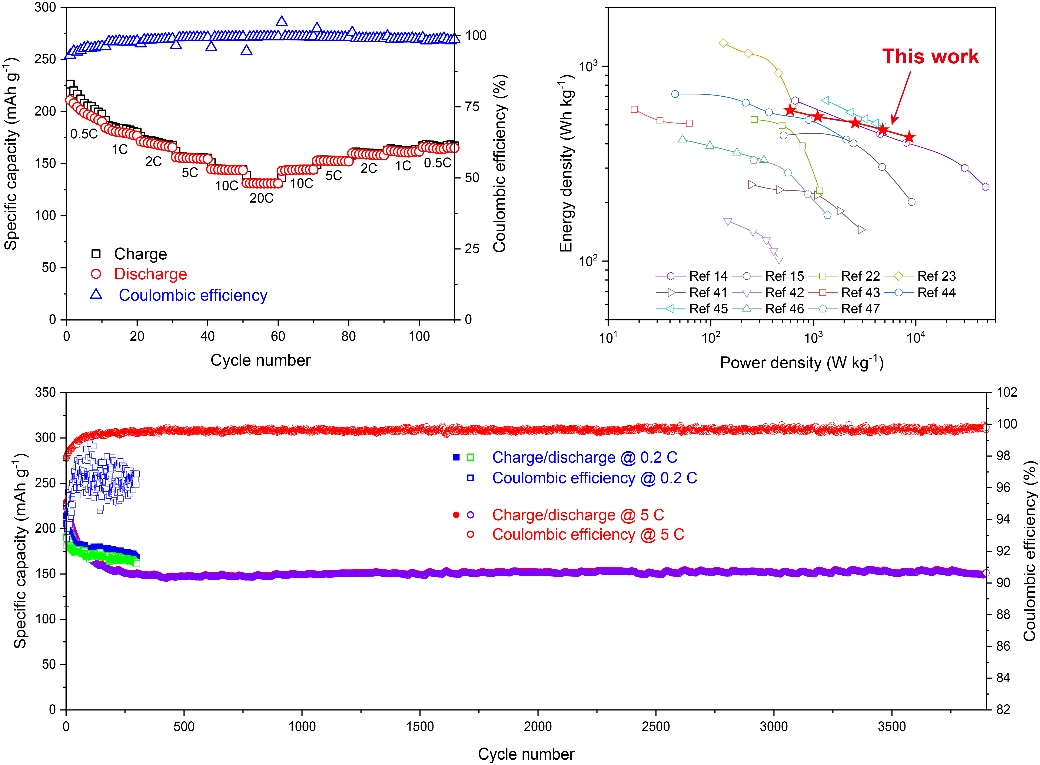

以PVDMP为正极的有机锂离子电池在优化的电解液体系中具有优异的倍率性能和循环稳定性,循环接近4000次仍能保持稳定的容量。
该成果以“Anion-dependent redox chemistry of p-type poly(vinyldimethylphenazine) cathode materials”为题在线发表在Angew. Chem. Int. Ed.。上海有机化学研究所黄晓宇研究员和李永军副研究员为论文的通讯作者,上海有机化学研究所有机所和上海科技大学联合培养的硕士段安为论文第一作者。该研究得到了国家自然科学基金委和上海市科委的支持。
该工作是团队关于有机电极材料研究的最新进展。过去的工作中,黄晓宇研究员和李永军副研究员围绕高性能有机电极材料的开发和应用开展了系列研究(J. Mater. Chem. A 2022, 10, 10026?10032. J. Power Sources 2021, 483, 229136. J. Power Sources 2021, 511, 230363. ChemSusChem 2021, 14, 3858?3866. Chem. Rec. 2020, 20, 1198?1219. Nanoscale, 2019, 11, 5330–5335.),为新型有机电极材料的发展提供了新思路。
原文链接:https://onlinelibrary.wiley.com/doi/10.1002/anie.202302754
版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
相关新闻
- 东华大学武培怡/雷周玥团队 EES :多级逐层旋转结构凝胶电解质助力高容量、超长寿命、力学鲁棒性水系锌离子电池 2025-03-03
- 松山湖材料实验室王欣课题组 Angew:高分子-沸石复合隔膜助力水系锌电实现高容量保持和高稳定 2023-12-04
- 大连理工大学胡方圆教授 Adv. Funct. Mater.:“吸附-介质调控”协同策略助力高容量和高安全锂硫电池 2023-10-01
- 南工大材料学院 CEJ:自主表面工程驱动双连续相复合材料实现电/热双导性能的可持续提升 2025-04-01
- 华南理工大学赵祖金教授课题组 Sci. Adv.: 纯有机室温磷光敏化剂制备高性能超荧光OLED 2025-03-24
- 四川大学王延青 Carbon:离子掺杂与界面工程协同内外修饰 TiNb2O7 用于高性能锂离子电池 2025-03-21
