高热电转换效率的有机热电器件通常由高性能的p型和n型有机半导体共同组成且两种材料需具有相匹配的热电性能。然而目前n型有机半导体由于化学结构单一、难以掺杂、掺杂后电导率低及水氧稳定性差等缺点导致其性能远远落后于p型材料,从而限制了有机热电领域的整体发展。近些年来南方科技大学郭旭岗教授团队一直深耕n型有机半导体材料开发及其热电器件应用这一领域,报道了一系列基于稠环双噻吩酰亚胺(BTI)基元的n型有机半导体的原创性的工作(Angew. Chem. Int.Ed. 2017, 56, 15304.; Angew. Chem. Int. Ed. 2017, 56, 9924.; J. Am. Chem. Soc. 2018, 140, 6095.; J. Am. Chem. Soc. 2020, 142, 4329.; J. Am. Chem. Soc. 2021, 143, 1539.; Angew. Chem. Int. Ed. 2022, 61, e202214192.; Acc. Chem. Res. 2021, 54, 20, 3804.; Nature 2021, 599, 67.)。

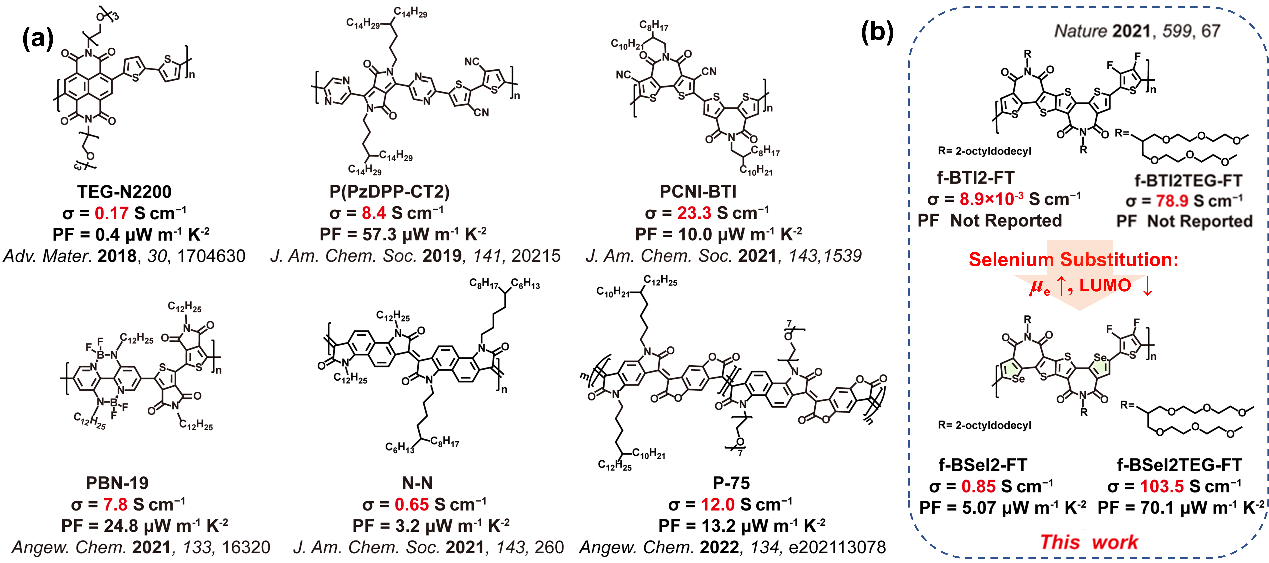

图1. (a)最近文献中报道的代表性高性能n型有机热电聚合物的化学结构和热电性能参数。(b)本文报道的硒取代的n型聚合物f-BSeI2TEG-FT的分子结构,以及其硫基类似物聚合物f-BTI2TEG-FT的结构。

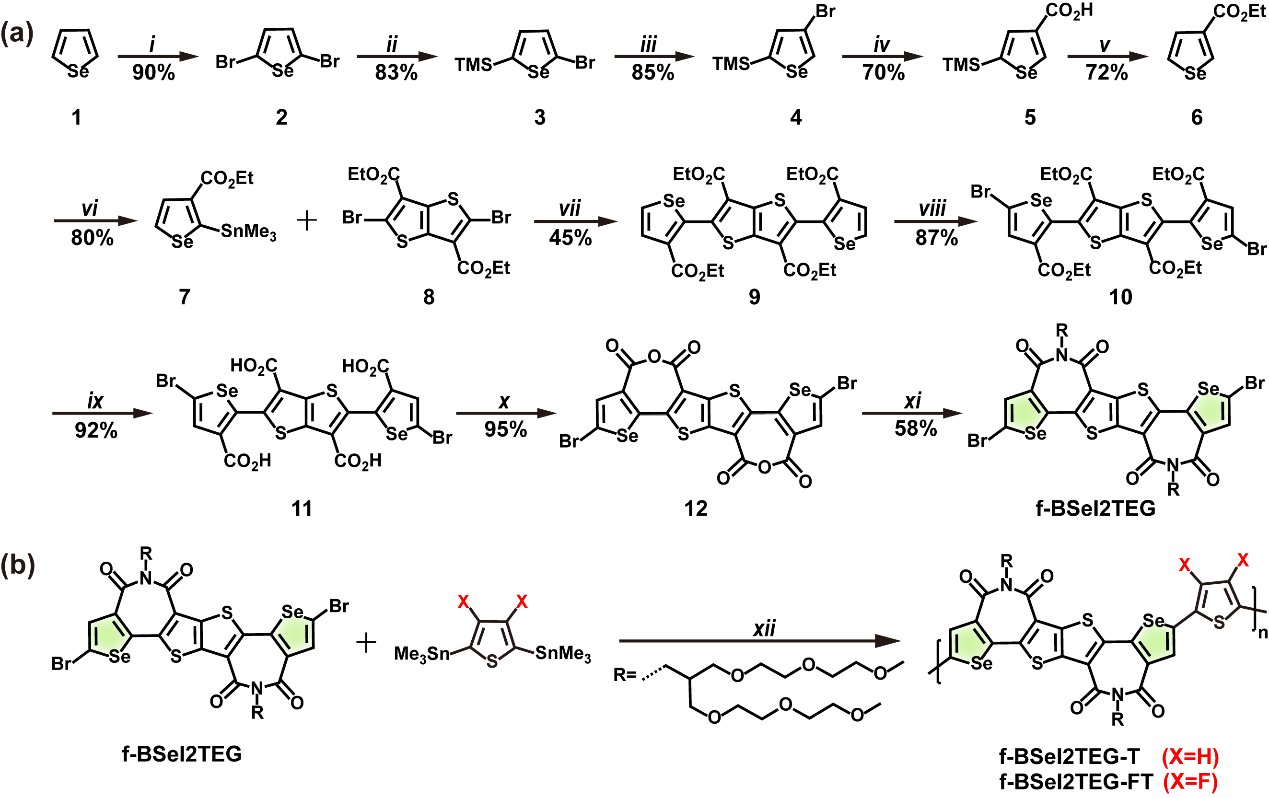

图2. (a) 单体f-BSeI2TEG的合成路线;(b) 高分子f-BSeI2TEG-T和f-BSeI2TEG-FT的合成路线。
图3. (a) f-BSeI2TEG-T 和 f-BSeI2TEG-FT 的循环伏安曲线,(b) f-BSeI2TEG-T 和 f-BSeI2TEG-FT 的电子自旋共振信号,在掺杂剂 N-DMBI 掺杂前后的变化。(c) f-BSeI2TEG-T 和 (d) f-BSeI2TEG-FT 薄膜的紫外-可见-近红外吸收光谱,包括掺杂前后的光谱。(c) 和(d) 中的插图是两种聚合物薄膜的掺杂前后颜色对比。
图4. (a) f-BSeI2TEG-T和(b) f-BSeI2TEG-FT薄膜的电导率和塞贝克系数,以及(c)掺杂N-DMBI溶液(0.2-5mg/mL)后对应的功率因子。(d) f-BSeI2TEG-FT的热电性能与文献报道的代表性高性能n型有机热电聚合物的比较。
总而言之,该团队通过硒原子取代设计合成了两个新型n型有机热电高分子材料。通过紫外-可见吸收光谱、循环伏安法测试高分子的基本性质,电子顺磁共振光谱等表征得出硒原子取代可以有效提升聚合物的电子迁移率同时降低聚合物的LUMO能级。在这两种优势的协同作用下,本文所制备的n型有机热电器件取得了优异的器件性能,缩小了与p型有机热电材料的性能差距。
原文链接:https://onlinelibrary.wiley.com/doi/10.1002/adfm.202213911
郭旭岗教授课题组网址:https://faculty.sustech.edu.cn/guoxg/
- 南科大郭旭岗、冯奎团队 Angew:高电子迁移率的双硒吩酰亚胺基聚合物受体助力高性能全聚合物太阳能电池 2023-07-21
- 华南理工大学赵祖金教授《Adv. Sci.》:“化直为曲” - 折叠型空间共轭电子传输材料 2022-04-01
- 南科大郭旭岗教授团队Angew:基于并双噻吩酰亚胺二聚体高分子半导体的高性能n-型有机电化学晶体管 2021-10-11
- 南科大郭旭岗/冯奎团队《Adv. Mater.》:氰基功能化策略构建高性能n-型高分子热电材料 2023-05-04
- 深大陈光明/梁丽荣、杭师大汤龙程 Sci. Bull.综述:热电/热电池用于火灾预警 2024-01-18
- 瞿金平院士/卢翔副教授团队《Adv. Sci.》: 相变反馈和简单折纸策略提升发电和电磁屏蔽效率 2023-03-30
- 南科大王太宏教授课题组《ACS AMI》: 基于强氢键系统的氢离子传输型离子热电水凝胶 2022-04-29
