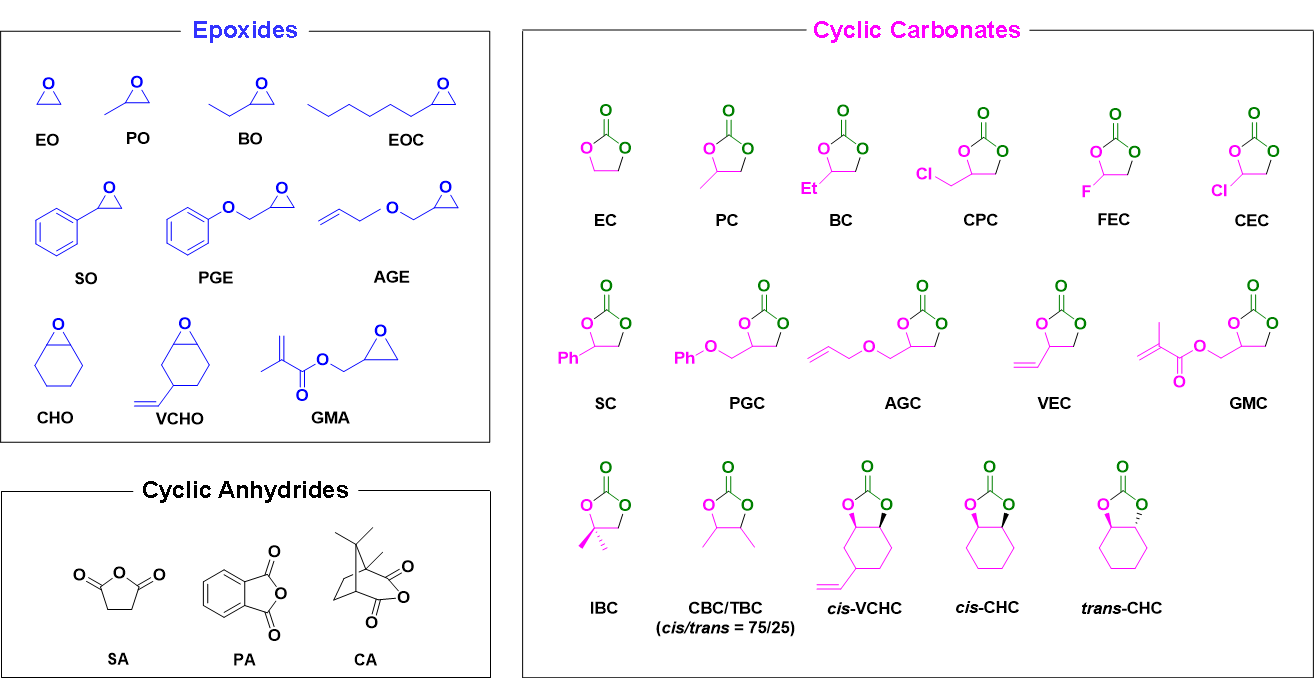

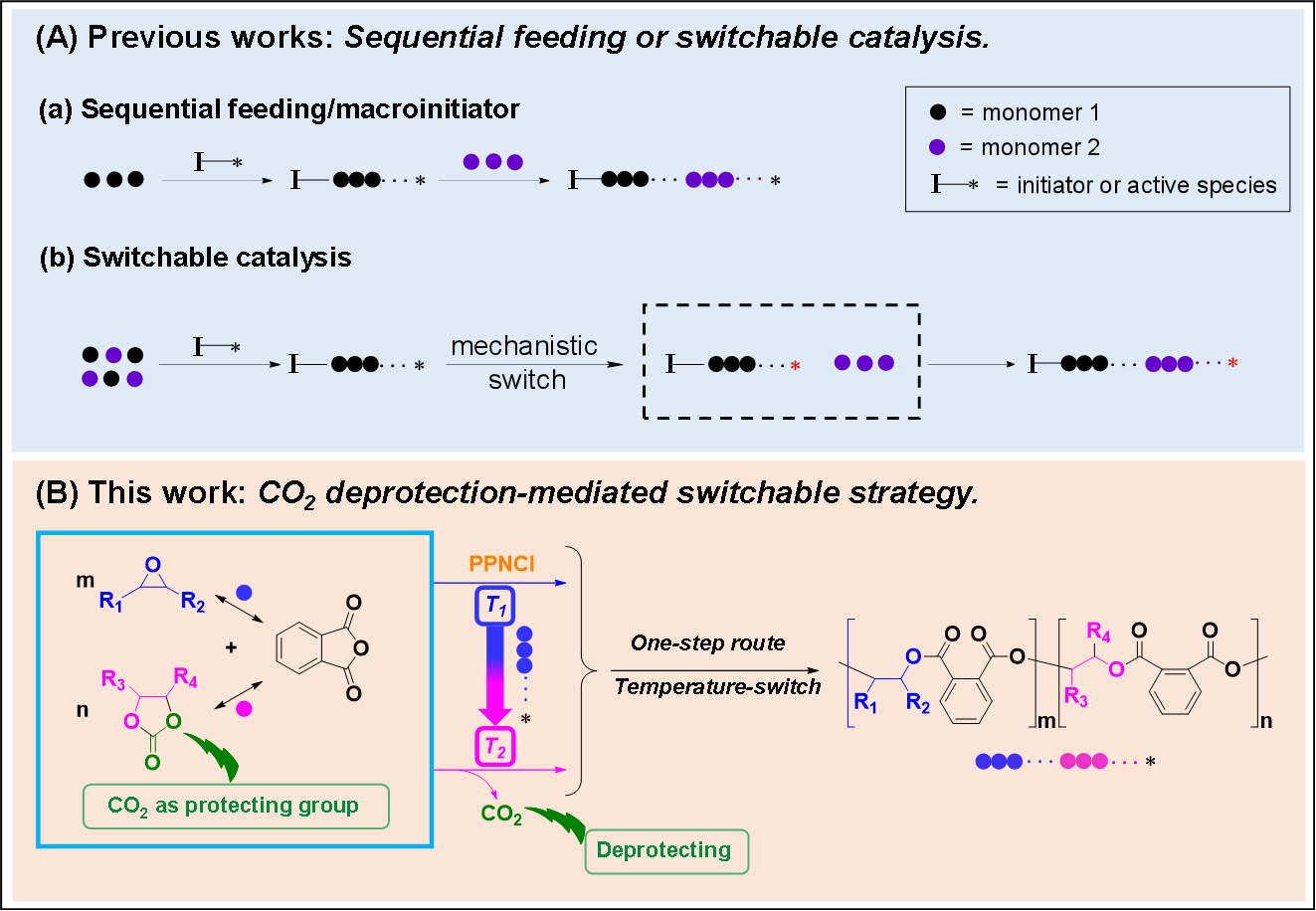

嵌段聚合物 (BCPs) 作为高分子科学中的一类重要杂化大分子化合物，其精准制备一直以来都是学术界和工业界的研究热点。顺序投料或大分子引发剂法是最广泛使用的BCPs制备方法 [图1A(a)]，但此法需要严格控制单体的加入顺序，因而较为繁琐。新兴的切换聚合由于可以从单体混合物中实现BCPs的“智能化”制备 [图1A(b)]，是近年来最受欢迎的BCPs制备方法之一。在已报道的切换聚合中，一般需要保证单体底物间存在足够大的结构差异，从而保证专一的选择性聚合，这大大限制了底物适用性以及BCPs结构的多样性。此外，切换聚合中最为核心的活性中心切换过程往往需要施加较为繁琐的外部刺激，这使其在实验操作上具有一定的挑战性。因此，开发一种便利且高效的切换聚合策略将是推动BCPs精准制备与长足发展的重要内容。

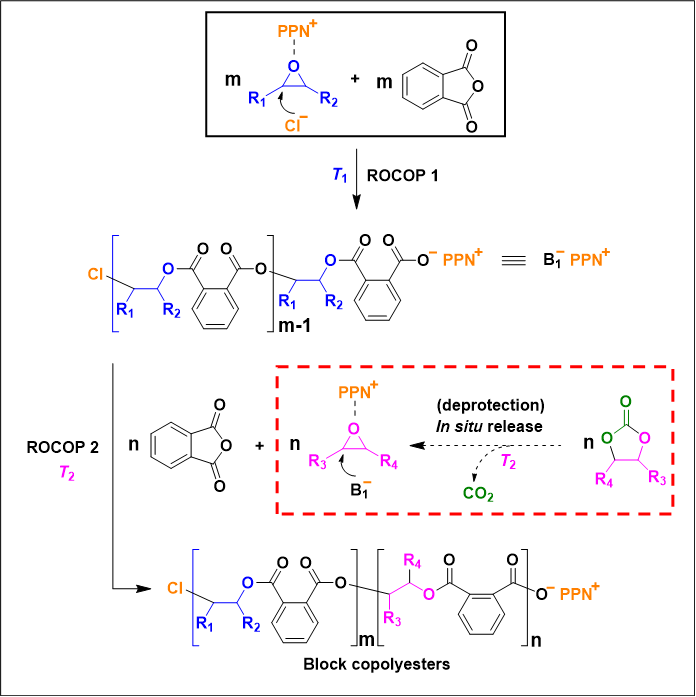

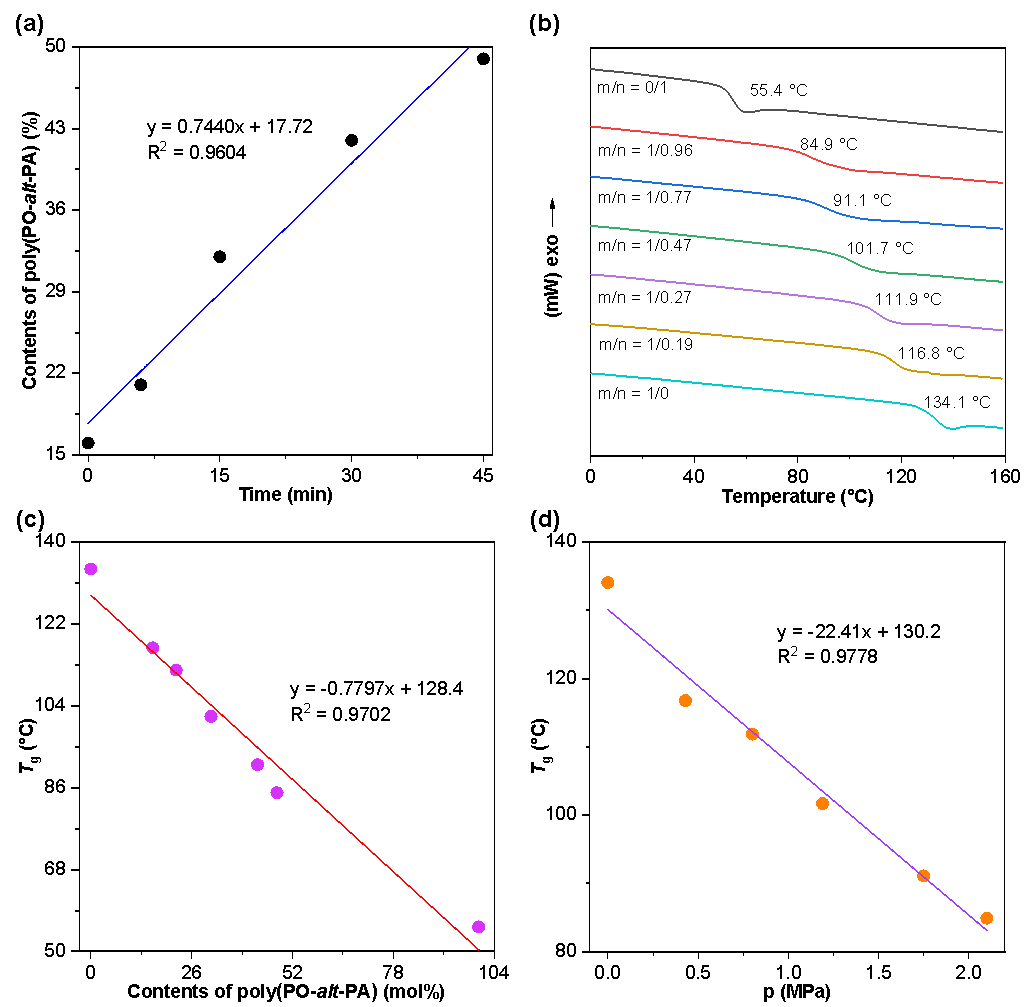

  上述研究以“CO₂ Deprotection-Mediated Switchable Polymerization for Precise Construction of Block Copolymers”为题发表在国际著名期刊《Macromolecules》上。该论文的第一作者为中国科学科院长春应化所游怀博士，王献红研究员和刘顺杰研究员为论文的共同通讯作者。该工作得到了国家自然科学基金等项目的资助。

  原文链接：https://pubs.acs.org/doi/10.1021/acs.macromol.2c01812

  下载：CO₂ Deprotection-Mediated Switchable Polymerization for Precise Construction of Block Copolymers
