上海工程技术大学宋仕强副教授《Nano Energy》:仿生策略用于构建高灵敏度和宽压力范围的压力传感器
2022-07-05 来源:高分子科技
一般来说,压力传感器的高灵敏性与宽检测范围往往不能兼得。例如,在柔性材料表面引入分层微结构可以有效提高压力传感器的灵敏度,但由于微结构的可压缩性有限,只有在较低的压力范围才能产生高灵敏度,因此制备一种在宽压力范围内高灵敏度的柔性压力 传感器是一项重大挑战。
鉴于此,上海工程技术大学宋仕强副教授与其研究生张翠芬, 基于在应力应变传感器领域(J. Mater. Chem. A, 2021,9, 3931; J. Mater. Chem. C, 2021, 9, 15337; Eur. Polym. J., 2022, 164: 110980)的研究基础,受壁虎触角和人体骨骼结构启发,设计制备了一种分层梯度结构,可以同时提高灵敏度和拓宽压力工作范围并确保长时间使用时的信号稳定性。这种传感器具有半球阵列和梯度孔隙结构,允许其从微小压力到高压力区域内发生大幅度变形,显著提高了传感器在形变压力范围内的灵敏度。该传感器在0~1.9 kPa压力范围内敏感度可达102.3 kPa-1,压力检测范围为0~400 kPa,且具备响应迅速 (35 ms)和良好的信号稳定性(>5000)等特点。通过简单的制备方法和结构设计实现了压力传感器高灵敏度和宽压力工作范围,使其实际应用范围广泛。

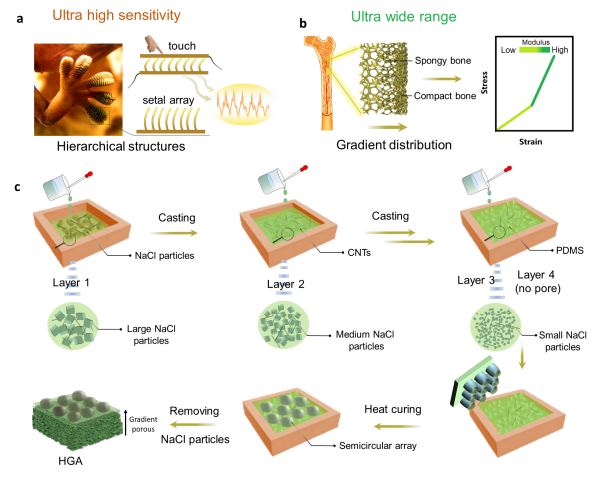

图1 材料设计原理及制备过程

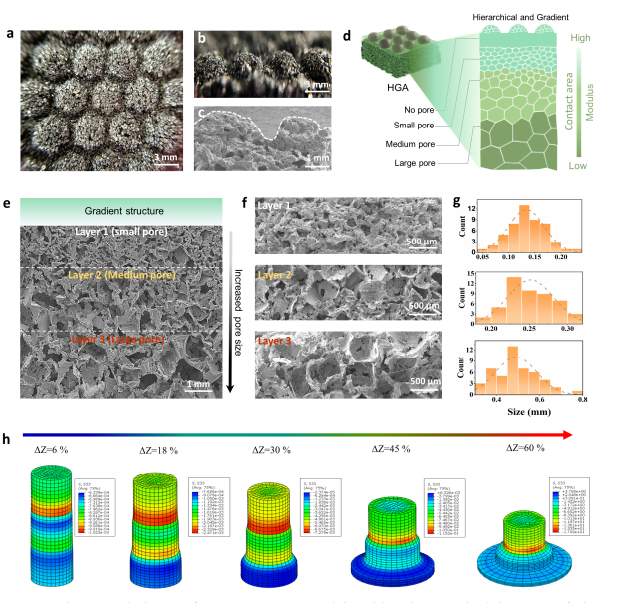

图2 HGA的形态及数据模拟

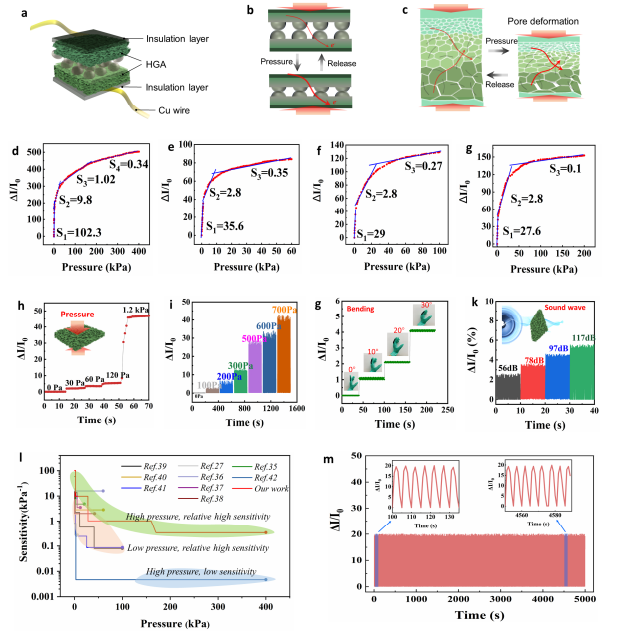

图3 传感性能测试及对比

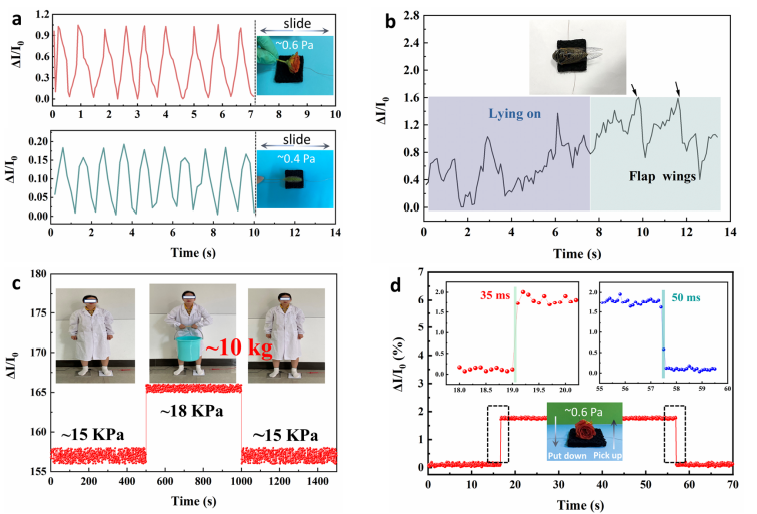

图4 传感器对于不同压力的感知信号
原文链接:https://www.sciencedirect.com/science/article/pii/S2211285522005900
版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
相关新闻
- 北化贾晓龙教授、杨小平教授团队与南昆士兰大学王浩教授团队:在碳纤维/环氧树脂复合材料新型高氢键密度界面相的构建方面取得新进展 2024-05-10
- 陕西科技大学张美云教授、杨斌副教授团队 JMCA:具有巧妙结构、优异性能和广泛应用的仿生气凝胶材料 2024-05-06
- 中国科大龚兴龙教授团队《Compos. Part B-Eng.》:基于珍珠层灵感的剪切变硬胶基智能材料实现力-电-热耦合多体防护 2024-05-05
- 安农大陈玉霞课题组 CEJ:具有宽响应范围和高灵敏度的用于柔性压阻传感器的超弹性竹纤维海绵状气凝胶 2024-04-26
- 深圳技术大学史济东等 Nano Lett.:一种用于原位非像素化压力显示的可变色离子皮肤 2024-04-18
- 山东大学李阳教授团队 Nano Lett.:基于摩擦电-压阻效应的机器人动态-静态感知和材料认知仿生电子皮肤 2024-03-29
- 西南交大杨维清/邓维礼 ACS Nano:具有硬隔离配置的层次化压阻传感阵列 2024-04-19
