低分子量脂肪族聚醚,尤其是聚环氧乙烷(PEO)和聚环氧丙烷(PPO),在药物缓释、化妆品、表面活性剂、聚电解质等方面具有广泛的应用,尤其是作为聚氨酯材料的主要组分,具有重要的应用需求。环氧单体的开环聚合(ROP)是制备高性能聚醚的有效方法。碱金属氢氧化物是PO阴离子聚合的有效引发剂,但该类引发剂存在生成聚醚分子量有限、聚合效率低、聚合条件苛刻和链转移副反应等问题。双金属腈化物Zn3[Co(CN)6]2(DMC)已被用于聚醚的工业化生产,但存在金属残留和聚醚降解等问题。因此,开发高效和环保的有机催化剂来实现环氧单体的ROP制备聚醚符合当前绿色化学的发展趋势,有机催化剂的开发也是目前高分子合成催化领域重要的研究方向。

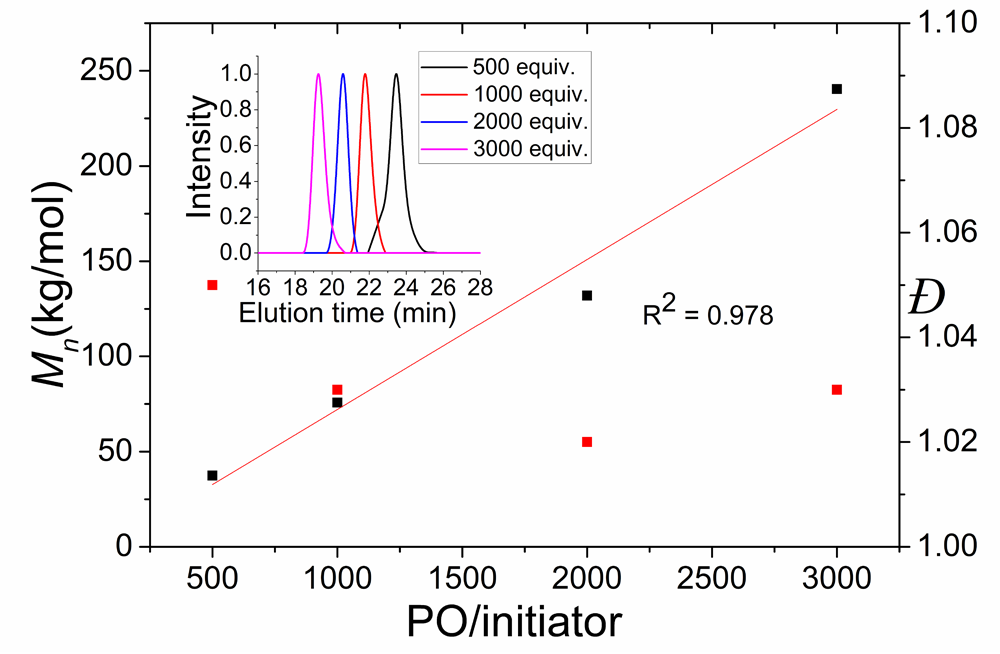

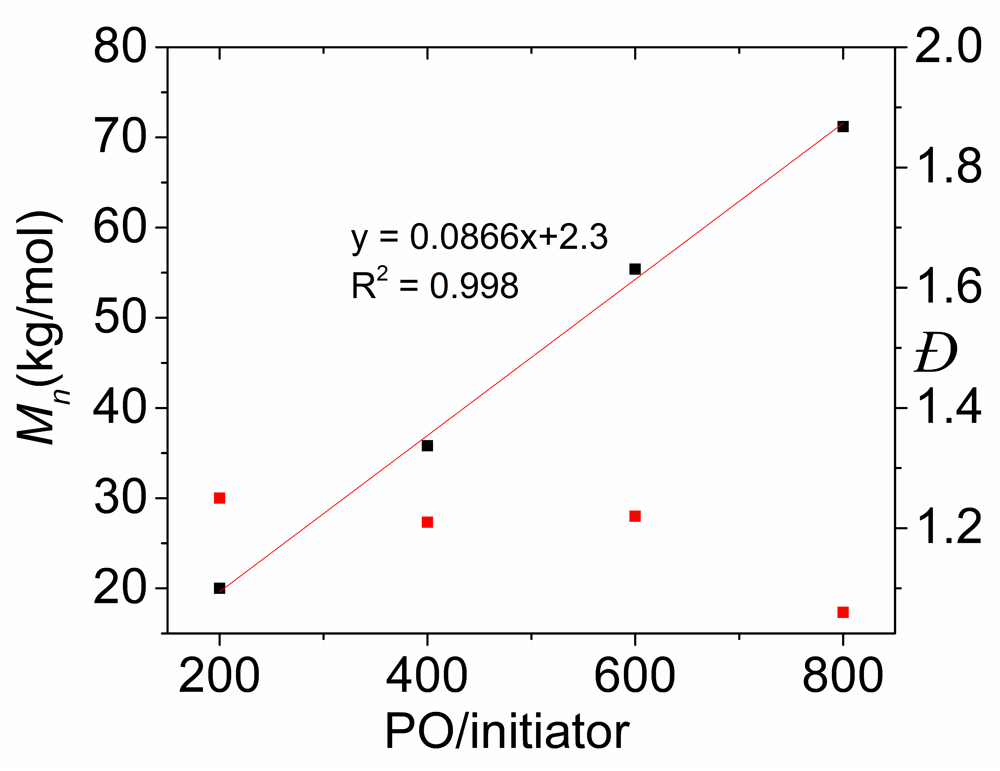

青岛科技大学王晓武/李志波团队最近在有机催化体系开环聚合制备PPO方面取得一定进展。该团队设计合成了单组分Lewis酸碱对磷盐有机硼催化剂(图1)。与双组分二元Lewis酸碱对体系相比,单组分Lewis酸碱对体系在环氧化物开环聚合中表现更强的协同效应。该体系催化的PO的开环聚合具有以下优点:(1)在-30℃至0℃范围内具有活性聚合特性;(2)极高的单体/催化剂负载量(高达30000/1摩尔比)和Mn(>105 g/mol)(3)水作为有效的链转移试剂,可以合成了不同分子量的α-羟基/ω-OH PPO (Mn = 1.1 – 3.6 kg/mol,? = 1.06-1.09)。(4)磷盐骨架的特定结构有利于双硼烷通过两个硼中心同时稳定ROP过程中的活性种和活化单体来实现PO的可控及活性聚合。

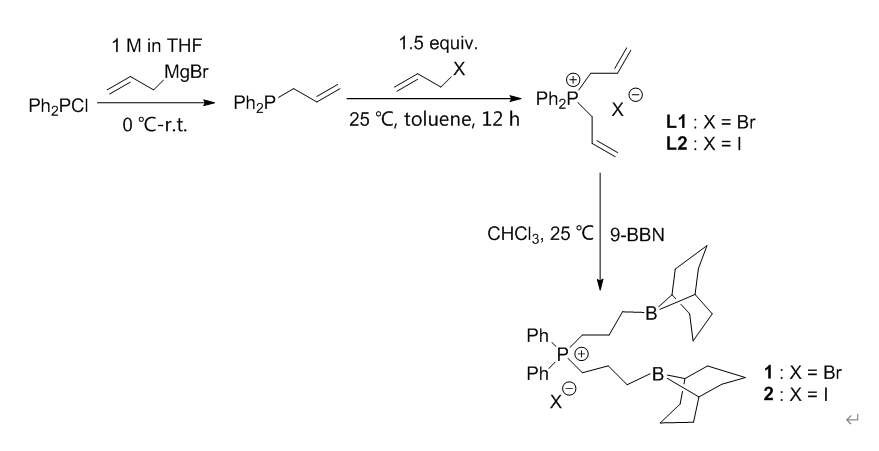

图1. 单组分Lewis酸碱对磷盐有机硼催化剂的合成

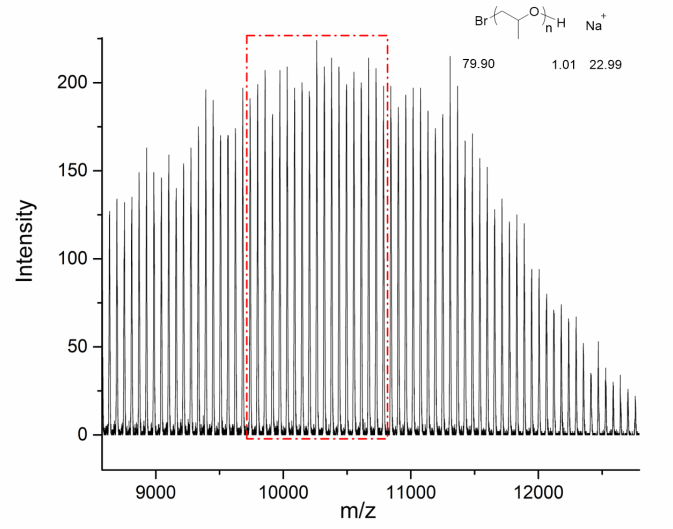

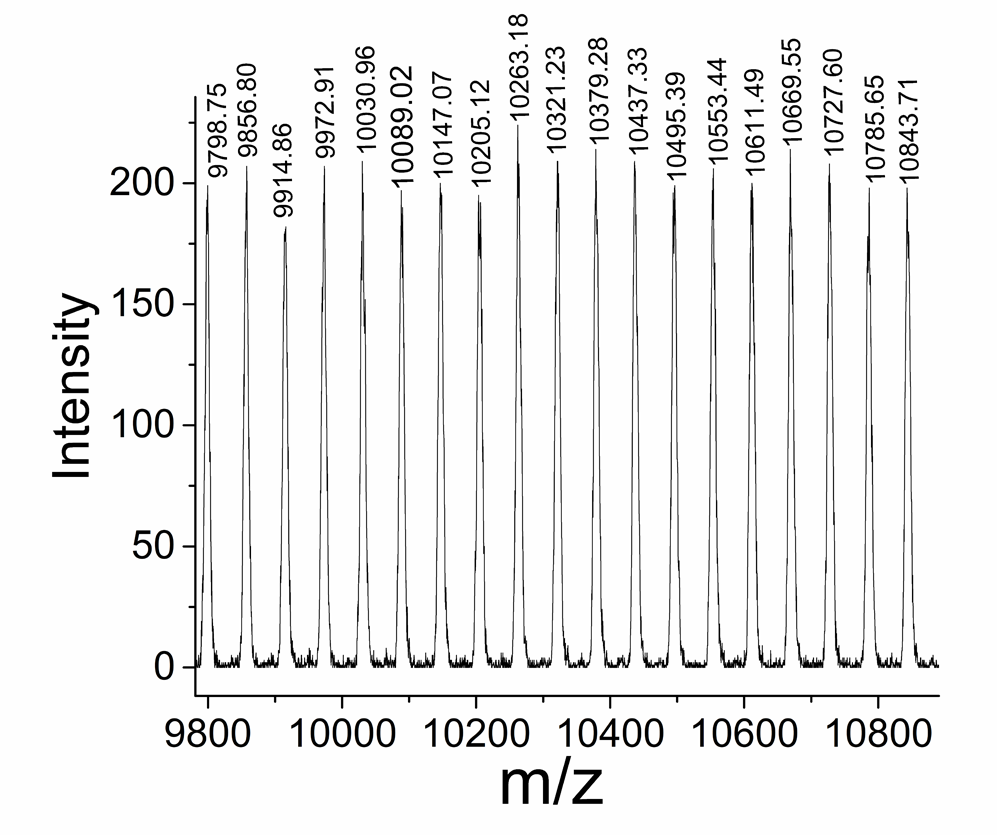

图3. PPO的MALDI-ToF MS表征
此外,动力学实验验证了聚合反应与PO单体浓度呈零级动力学,与催化剂浓度呈一级动力学。通过原位核磁对催化剂及活性中心进行了研究,并结合DFT理论计算,提出了可能的聚合机理。计算结果表明膦盐骨架具有较大的腔体空间,有利于PO单体的吸附及活性种在腔体中的链增长,磷盐特定结构的存在降低了硼的路易斯酸性。反应引发步中开环PO亚甲基位点比次甲基位点能垒要低 (9.9 kcal/mol vs 12.3 kcal/mol),开环第二个PO分子比引发步能垒高2.4 kcal/mol,因此开环第二个PO分子是决速步。这与得到H-T链结构的PPO结果一致。
论文链接:https://pubs.acs.org/doi/full/10.1021/acscatal.2c02170
- 北京大学陈尔强教授、杨爽研究员团队 JACS:无规未必无序 - 具有丰富组装结构的无规共聚物 2024-11-14
- 青科大沈勇/李志波教授团队 Angew:有机铝配合物高效催化α-亚甲基-δ-戊内酯开环聚合制备功能化闭环循环聚酯 2024-11-05
- 华东理工刘润辉教授课题组 Nat. Protoc.:NCA敞口快速开环聚合制备多肽聚合物的方法 2024-10-10
- 四川大学梁坤能、邓怡 Nano Today:葡萄糖门控的聚醚醚酮植入体用于“酶促气体疗法”促进糖尿病感染的骨结合 2024-11-06
- 北化贾晓龙教授、杨小平教授 Adv. Compos. Hybrid. Ma.:碳纤维复合材料新型耐高温界面相的构建方面取得新进展 2024-04-28
- 中山大学沈慧勇/吴丁财教授团队 AFM:具有动态抗菌、促成骨活性的多孔聚醚醚酮骨植入物 2023-09-07
- 山东大学王志宁教授团队 Nano Lett.:基于MXene与TA-Fe3+协同效应的水凝胶界面工程膜用于稳健光热膜蒸馏脱盐 2024-01-07
