青科大高传慧教授团队 AFM：一种具有高机械强度、坚韧和抗疲劳性的多功能纳米导电水凝胶

2024-09-24 来源：高分子科技

水凝胶的机械强度、疲劳抗性和导电性与自供电系统的耐久性和功率输出密切相关。但目前的导电水凝胶由于部分性能的缺陷，无法满足各种场景的需求。近日，青岛科技大学高传慧教授团队提出了一种基于拓扑网络结构和力学训练的新型定向互锁策略，通过优化网络结构和调节分子链取向，成功构建出一种具有优异机械性能的多功能导电水凝胶。

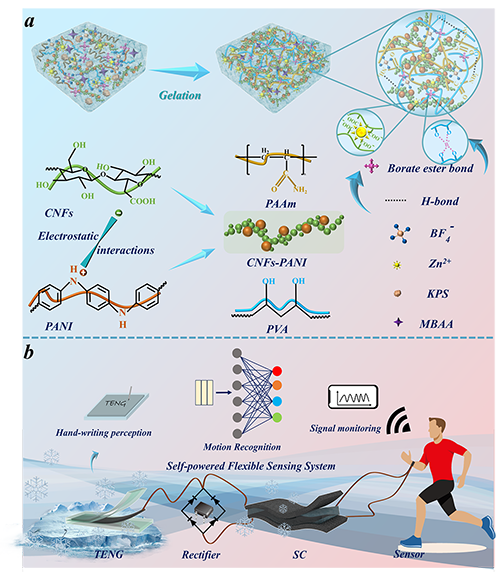

图1多功能导电水凝胶的网络结构及应用场景。

由聚乙烯醇（PVA）、聚丙烯酰胺（PAAm）和纤维素纳米纤维（CNFs）构成的独特三重互锁网络不仅确保了结构的稳定性，同时通过机械训练使分子链定向排列，大幅提升了水凝胶的机械强度和韧性。纳米晶域的形成和重新取向过程使得材料在应对裂纹扩展时表现出卓越的抗疲劳性能。独特的网络设计有效保证了机械训练过程中材料性能的持续增益效果。

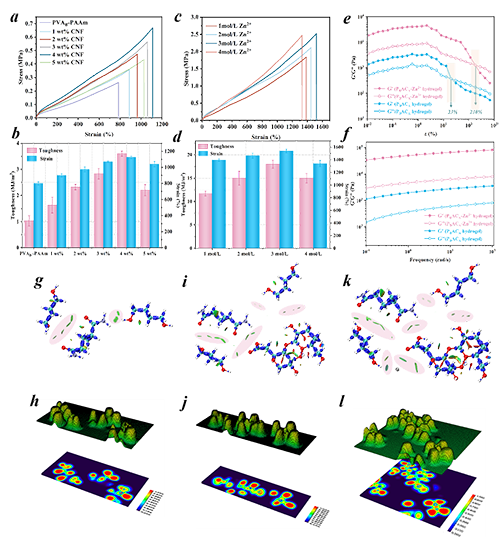

图2 P_BAC_A-Zn²⁺水凝胶机械性能。

本研究首先设计了一种具有三重网络结构的互锁水凝胶，系统探讨了不同纤维素纳米纤维（CNFs）含量及金属离子浓度对材料机械性能的影响。所制备的三网络水凝胶的最大拉伸强度可达2.52 MPa，应变达到1520.4%。

图3机械训练策略下P_BAC_A-Zn²⁺水凝胶力学性能。

为了进一步提升导电水凝胶的韧性和抗疲劳性，研究中引入了一种机械训练方法，以实现水凝胶中纳米纤维的定向排列结构。其最大拉伸强度达到4.98 MPa，韧性高达48 MJ·m^-3。此外，互锁网络中的链段在滑移后紧密排列，形成定向的纳米晶域排列，显著提高了水凝胶的结晶度。通过这些对齐排列的纳米晶域，水凝胶能够有效传递和分散应力集中，显著提升其抗疲劳性。

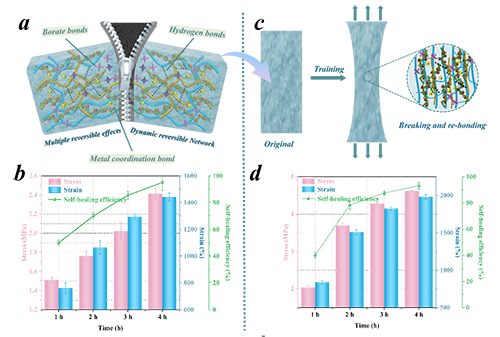

图4 P_BAC_A-Zn²⁺水凝胶的自修复特性和防冻保湿特性。

此外，为了拓展导电水凝胶的应用领域，研究人员引入了多重可逆相互作用机制，使材料具备自修复能力，从而显著提升其耐用性。同时，由于氟原子具有较强的电负性，其打破了冰晶间的原有结构，赋予材料优异的防冻性能，极大地增强了其环境适应性。

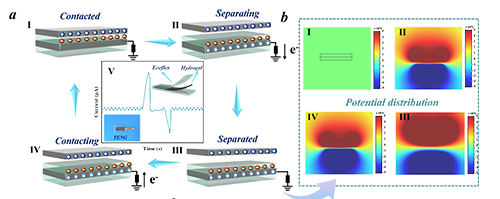

图5 P_BAC_A-Zn²⁺水凝胶的应用场景。

锚定在纤维素纳米纤维上的聚苯胺通过在训练过程中构建导电纤维形成独特的导电通路，极大提高导电性能，确保自供电设备具有强大的输出性能。

总的来说，研究团队通过定向互锁策略成功制备了一种具有优异机械强度、韧性和抗疲劳性能的导电水凝胶。值得强调的是，定向导电通路的构筑显著增强了水凝胶的导电性能，从而提高了自供电器件的输出效率。得益于多重可逆效应，受损的水凝胶能够实现快速而高效的自我修复；同时，氟原子与水分子之间的强相互作用赋予了水凝胶优异的抗冻特性。当前所开发的自供电系统已展示出广泛的实际应用潜力，这为多功能水凝胶材料提供了新的应用前景。

该工作以“Multifunctional Nano-Conductive Hydrogels With High Mechanical Strength, Toughness and Fatigue Resistance as Self-Powered Wearable Sensors and Deep Learning-Assisted Recognition System”为题发表在《Advanced Functional Materials》上。青岛科技大学化工学院高传慧教授为论文通讯作者，第一作者为化工学院博士研究生王彦庆。该研究得到国家自然科学基金、山东省泰山产业创新领军人才和山东省高等学校青创团队计划等项目的支持。

原文链接：https://doi.org/10.1002/adfm.202409081

版权与免责声明：本网页的内容由中国聚合物网收集互联网上发布的信息整理获得。目的在于传递信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。邮箱：info@polymer.cn。未经本网同意不得全文转载、摘编或利用其它方式使用上述作品。

（责任编辑：xu）

【大中小】【打印】【关闭】

诚邀关注高分子科技

更多>>最新资讯

更多>>科教新闻
