随着现代社会对清洁能源需求的不断增加,锂离子电池的应用也越来越广泛。与目前商业化的锂离子电池相比,搭配固态电解质的全固态锂金属电池具有更好的安全性和更高的能量密度,被认为是极具发展前景的关键储能技术。然而锂金属负极与电解质之间的副反应以及锂枝晶的生长,一直是行业面临的关键难题。研究表明构建稳定的SEI(锂金属与电解质之间的界面层)被认为是解决上述难题的关键。其中氟化锂(LiF)因其高界面能、高化学稳定性和低Li+扩散势垒的特点,被认为是构建稳定SEI的关键组分。
图1为电解质制备工艺和电荷转移机制示意图
图2为 LiTFSI分解机理探究

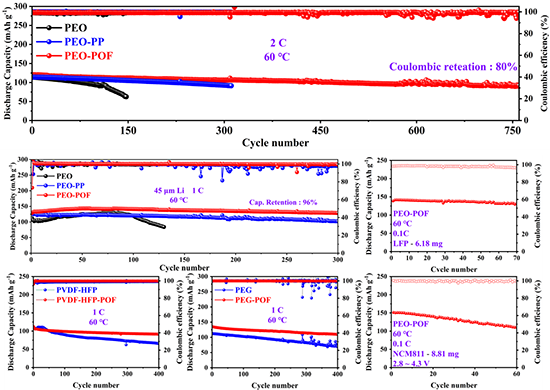

图3为电解质的电池循环性能
用PEO-POF电解质组装的电池,无论搭配LiFePO4或NCM811正极,亦或是厚锂和薄锂,都具有高放电容量,高库仑效率、稳定的电压平台、良好的容量保持性和出色的循环性能。同时,将PEO更换为PVDF-HFP或PEG基的聚合物电解质后,组装的电池库伦效率和循环稳定性依然有明显的提升。该工作为聚合物基固态电解质-锂金属的界面调控提供新的认识。
该工作是团队近期有关聚合物-锂金属SEI界面调控研究的最新进展之一。团队近两年基于SEI的界面调控工作,制备了一系列多孔有机材料,探究了空间位阻(Angew. Chem. Int. Ed. 2023, e202308738)、氢键和离子键(J. Mater. Sci. Technol., 2023, 136, 140-148;Nano Energy, 2023, 108, 108221)、取代基位置和种类(J. Mater. Chem. A, 2023, 11, 5636-5644;J. Mater. Chem. A , 2021, 9, 24661-24669)在催化SEI中氟化锂生成过程中的作用,探索了SEI层中氟化锂的最佳含量范围。团队利用实验与计算相结合的方法,旨在总结SEI层中氟化锂的调控规律。
湘潭大学马增胜教授团队主要从事薄膜动力电源关键材料,包括正极材料、负极材料、电池外壳等材料的制备及力、电、化、热等多场耦合问题的研究。目前已在Int. J. Plast.、J. Power Sources、Mech. Mater.等国际期刊上发表多篇SCI源刊学术论文,担任Int. J. Plast., Energy Environ. Sci., Mech. Mater.等国际期刊评审。获教育部霍英东基金会青年教师奖、湖南省杰青、湖南省自然科学一等奖等。目前已经发表探索基于氢键-静电力协同作用的双功能MOF修饰PEO基聚合物固态电解质(Nano Energy, 2023. 108221);调节复合固态电解质中多孔有机聚合物的空间位阻诱导锂离子电池中富氟化锂的SEI层的形成(Angew. Chem. Int. Ed. 2023, 62, e202308738.)等相关论文。
原文链接:https://onlinelibrary.wiley.com/doi/10.1002/anie.202320149
- 南开大学程方益研究员和张望清教授团队:星型嵌段共聚物电解质 2019-12-16
- 中科院宁波材料所在有机-无机复合固体电解质方向取得进展 2016-09-28
- 浙大可控聚合与聚合物结构性能研究室在ACS Appl. Mater. Interfaces上发表论文 2013-06-07
- 青岛大学张健敏团队《ACS Nano》:“刚柔相济”多重分子作用网络协同提升全固态电解质的电化学性能和安全性 2024-05-07
- 南林黄洋副教授等 AFM:生物合成法构筑氮功能化细菌纤维素基高性能固态电解质 2024-04-25
- 福州大学杨程凯/吴明懋/刘哲源 AFM:分子定制共聚物实现锂金属电池人工固态电解质的动态界面保护 2024-04-12
- 南工大董维亮教授等 Angew:从废弃PET塑料到高价值锂电池负极材料 2023-10-29
