中山大学衣芳课题组《Nano energy》:一种织物型柔性可穿戴复合式能量收集器件及其能量管理系统
2023-04-15  来源:高分子科技

  可穿戴复合式能量收集器呈现出为可穿戴电子设备供电的巨大潜力,因为它们规避了单一能量收集器的不连续能源供给问题,能够同步或互补的利用更多能量来源。摩擦纳米发电机(TENGs)与生物燃料电池(BFCs)复合具有广阔的应用前景,然而,有两个主要的挑战。首先,两种能量收集器的输出严重不匹配,目前优化能量管理设计尚未被研究报道。其次,以前报道的可穿戴复合式能量收集器件大多基于平面结构,缺乏透气性,不仅影响佩戴舒适性而且可能诱发皮肤疾病。


  有鉴于此中山大学衣芳教授课题组与清华大学王晓峰课题组合作,开发了一种具有良好透气性和舒适性的织物型柔性可穿戴复合式能量收集器(BWHEH),它由织物型摩擦纳米发电机(T-TENG)和纤维型生物燃料电池(F-BFCs)编织而成。为匹配和优化二者的输出特性,专门设计了能量管理电路,可将输出功率放大~46.1倍,显著降低了有效内部阻抗,提高了常见可穿戴负载条件下的功率输出。详细介绍了TENG-BFC复合的能量管理原理BWHEH自供电能量管理系统可以通过收集人体运动能人体汗液能常见便携式电子设备持续供电。这项工作为能量收集提供了新的途径,并为大功率复合式能量收集器提供了基础指导。相关研究成果以“A breathable and woven hybrid energy harvester with optimized power management for sustainably powering electronics”为题发表在最新一期《Nano Energy》上。


  BWHEH的设计目的是收集人体生物机械能汗液能,因为这些能量来源主要与人体运动及分泌的汗液有关,因此,BWHEH可以编织成一种纺织品,收集的能量通过专门设计的能量管理电路(PMC)进行预算和分配。如图1b所示,BWHEH由一个向皮肤的织物型摩擦电纳米发电机(T-TENG)和编织到织物T-TENG中并面向皮肤的纤维型生物燃料电池(F-BFC)组成。其中,T-TENG能够收集运动产生的机械能F-BFC能够收集汗液中的生化能。而且,特别设计一个能量管理电路(PMC)来最小化能量损失和最大限度地提高输出功率驱动电子负载。1dBWHEH的系统级框图,展示了BWHEH自供电能量收集系统与专门设计的能量管理电路


1. BWHEH的设计和概念


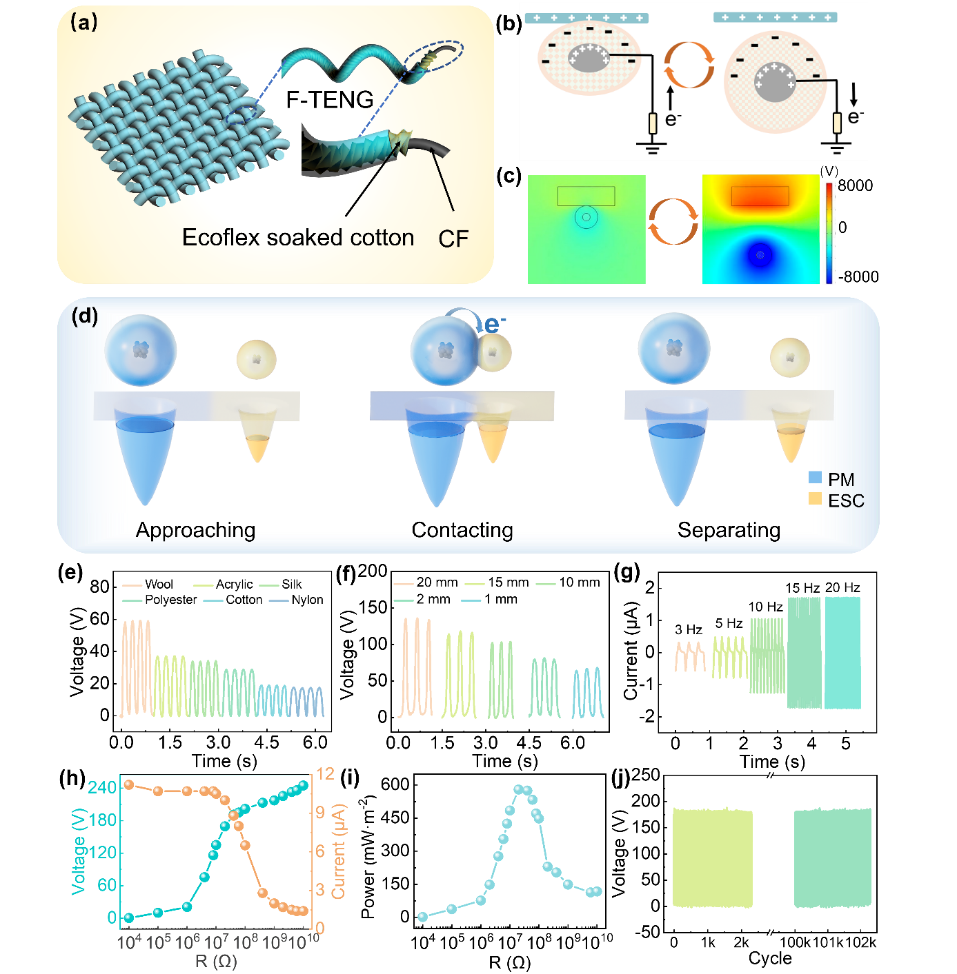

  T-TENG是通过手工编织具有核壳结构的纤维基TENG (F-TENG)而制造的。内部的核由作为工作电极的一束碳纤维外壳是Ecoflex橡胶浸渍棉,作为摩擦起电层(2a)所制备的T-TENG具有较高的输出功率,在电阻负载为20 MΩ时,瞬时功率密度最大值达到579.5 mW·m-2(2i)T-TENG还显示出优越的运行稳定性,在连续工作10循环(频率:7.5 Hz)后保持稳定,这确保了生物机械能的长期收集(2j)


2. T-TENG的工作原理及性能表征


  F-BFC是基于经过等离子刻蚀处理的碳纳米管(PE-CNT)纤维电极制备得到。阳极先PE-CNT纤维上预加载了1,4-萘醌(NQ)氧化还原介质,以提高F-BFC的功率密度。接着用乳酸氧化酶(LOX)溶液对阳极进行多循环浸渍,确保阳极对乳酸的快速催化氧化。最后,采用戊二醛(GA)交联剂和壳聚糖(CA)固定化LOX,以缓解LOX浸出引起的功率密度下降。阴极以Ag2O作为活性正极材料。将CNT颗粒与Ag2O混合以增强阴极氧化还原反应过程中的电子转移,并加入Nafion固定Ag2O所制备的F-BFC对汗液中的乳酸具有良好的电化学响应,并能根据需要进行任意的串并联连接以提高输出功率或开路电压。


3. F-BFC的工作原理及性能表征


  为匹配T-TENG大电压小交流电F-BFC小电压直流电的输出特性,使两股电输出得到最大化的利用,设计了一个专门的能量管理电路(PMC)


  如图4a所示,所设计的BWHEH能量管理电路分为两级。在第一阶段,利T-TENG模块和F-BFC模块对2.2 μF临时存储电容充电,电压设置为2.7 VT-TENG通过桥式整流器连接到临时存储电容上,将交流电转换为直流电,而F-BFC则通过超低功率升压转换器(BQ25504)连接到同一存储电容上。在第二阶段,设计了纳米功率降压转换器(LTC3388),将2.7 V电压转换为1.2 V来驱动负载。2.7 V的最佳充电电压是本次设计的重点之一,选择2.7 V充电电压是出于以下考虑。首先,当充电电压大大低于其充电饱和电压时(此处就是这种情况)TENG的充电效率随充电电压线性增加。将充电电压从0.4 V提高到2.7 V, T-TENG的输出功率提高近6.75(2.7/0.4)。其次,较大的充电电压会显著增加用于F-BFC的升压转换器和降压转换器的功耗。为了平衡这两个因素,选择了2.7 V作为最佳充电电压。研究发现,T-TENGF-BFCsT-TENG-F-BFCs使用PMC后的功率分别是未使用前的2.1倍、3.5倍和46.1(4bcd)。此外,PMC电源管理的的输出端输出的是直流稳压信号,因此即使T-TENG交流电压负载电路的电阻发生变化,PMC的输出电压可以稳定1.2 V,确保BWHEH为电子设备供电时的高精度、稳定性和可靠性(5)


图4. 具有优化能量管理的BWHEH输出特性


图5. BWHEH供电能源系统应用演示


  综上所述,该研究提出了一种由T-TENGF-BFCs编织而成的新型透气编织柔性可穿戴能量收集器件并设计了能量管理电路大大提高输出功率,实现以稳定的直流电源可持续地为电子设备供电。复合式能量收集器件采用编织结构,透气性、柔韧性、舒适性好。特别设计的能量管理电路T-TENGF-BFC的输出特性相匹配,不仅可以将输出功率显著提高~46.1倍,而且可以显著提高BWHEH作为电源的可靠性、稳定性、噪声和精度。详细介绍了BWHEH的能量管理设计原则,为提高多源复合式能量收集器的能量效率提供了基础指导。


  原文链接:https://www.sciencedirect.com/science/article/abs/pii/S2211285523002732


  衣芳教授课题组介绍:

  衣芳教授于20188月至今在中山大学材料科学与工程学院工作。课题组研究工作涉及柔性能源和传感方向,研究柔性能源转化和存储,柔性传感材料和器件等。课题组现诚聘博士后和专职科研人员,有意者请发简历至衣芳教授邮箱。招聘详情可见网址https://mse.sysu.edu.cn/article/563
