可穿戴器件的广阔应用前景极大地刺激了织物电子器件的相关工程与技术发展。将功能材料聚吡咯沉积到织物表面能赋予织物一些特殊性能，且这些性能会随着聚吡咯含量的增加而有所提升。然而，因织物自身成分、结构等原因，它们对聚吡咯的负载量存在上限。如何在聚合条件相同情况下进一步提高织物上聚吡咯的负载量，这对于功能织物的性能提升以及实际生产都有着重要意义。

  近期，江南大学王潮霞教授团队通过滴涂法在尼龙织带的纤维表面搭建针状β-FeOOH支架（图1），为后续聚吡咯的原位生长提供空间，提高了尼龙织带表面的聚吡咯负载量以及织物的导电性（图2）。由于具有较好的导电性以及较多的聚吡咯负载，PFCNS作为电极表现出更高的电化学性能（图3）。采用叉指并联形式对PFCNS进行集流，使织物相应的电路结构进行重组，进一步提高了所得织物PFCNS的电热温度（图4）。PFCNS还具有应变传感功能，在拉伸和按压情况下都有一定的电阻变化。在将PFCNS用于监测膝盖弯曲活动时，由于膝盖对PFCNS会产生拉伸和按压两种作用效果，结合拉伸和按压两种电阻变化机理对膝盖活动的传感信号曲线进行了分析（图5）。

图1. β-FeOOH浆料和PFCNS的制备及FE-SEM图

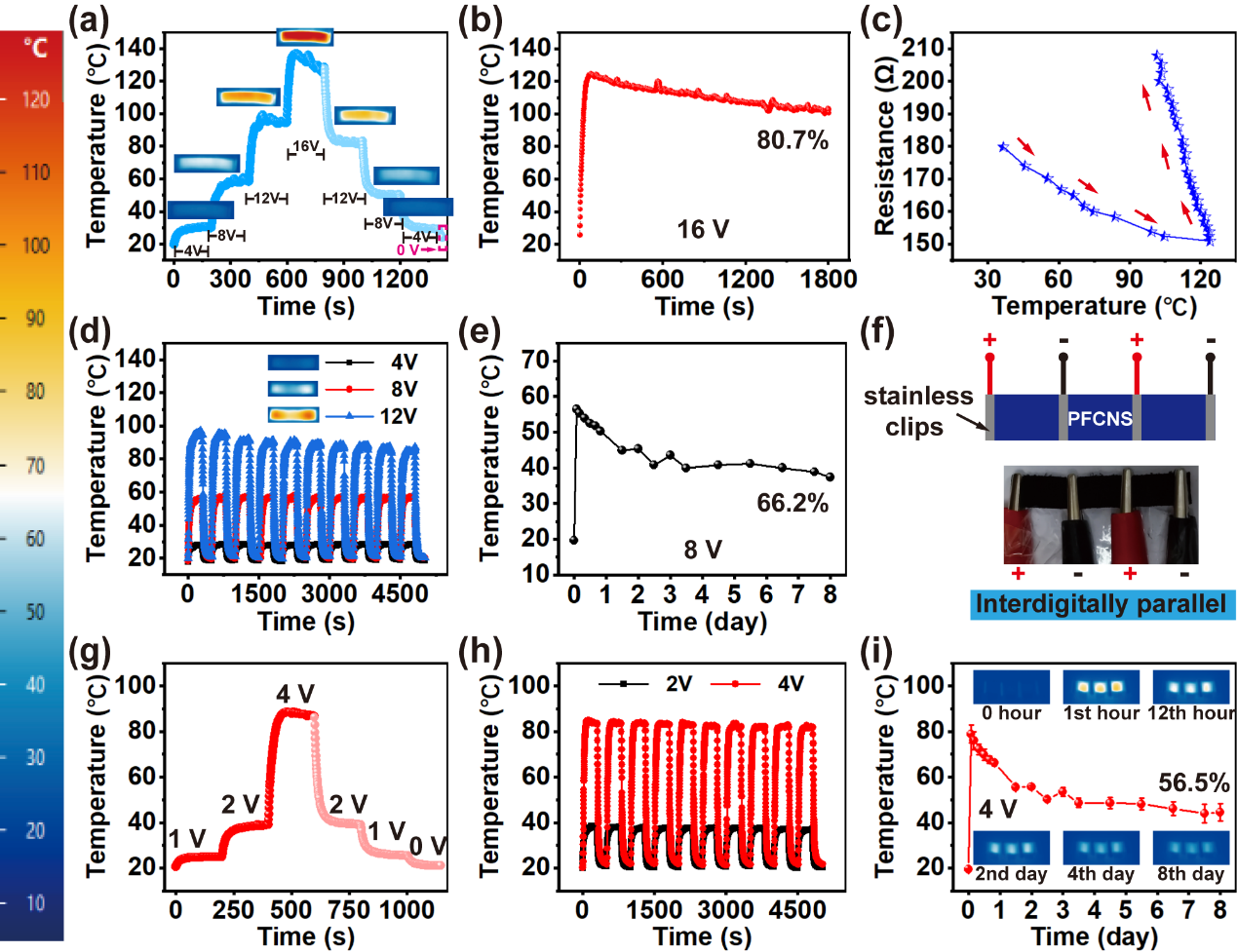

图4. PFCNS以及被叉指并联集流后的电热性能测试

  原文链接：https://doi.org/10.1021/acsami.2c06701
