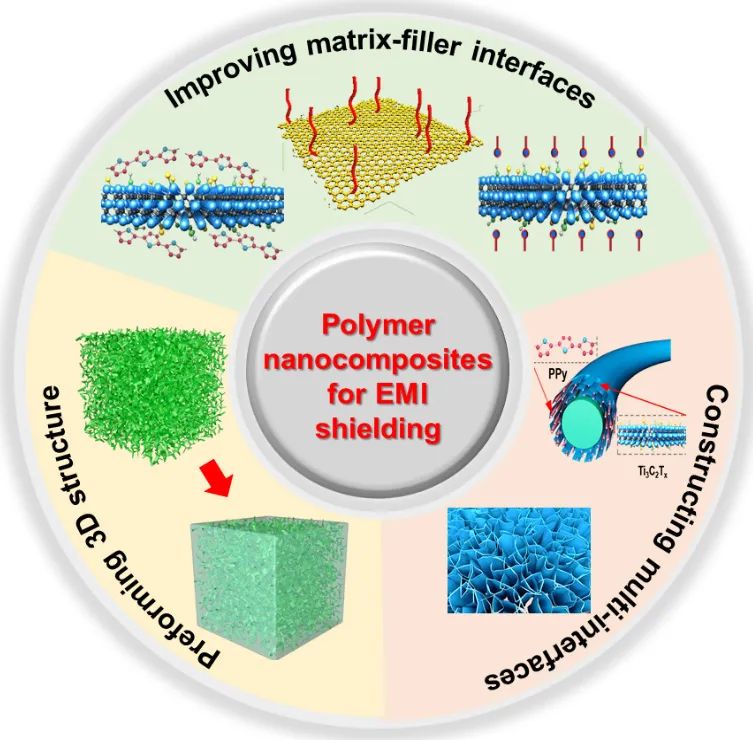

北京化工大学张好斌教授在专论中系统介绍了聚合物基纳米复合材料的结构设计及其在电磁屏蔽领域的应用。聚合物基电磁屏蔽纳米复合材料因其质量轻、易加工成型、耐化学腐蚀和性能可调等优点受到人们的青睐。为了解决填料在基体中易团聚、难分散的问题，并实现低渗滤阈值、高导电性能/电磁屏蔽与多功能化的统一。该课题组通过下述策略得到内部结构可控的电磁屏蔽纳米复合材料：(1) 通过填料/基体界面调控，提高导电填料与基体间共价键、氢键、静电相互作用，实现复合材料连续导电网络的构筑，制备系列低渗滤阈值聚合物导电复合材料；(2) 发展三维导电结构预先构筑新方法。采用气相生长法、界面增强法、模板诱导法制备出高效导电网络，实现电磁屏蔽复合材料结构功能一体化设计与制备；(3) 提出构建多界面结构策略，例如，超临界流体发泡、水合肼发泡、多界面电磁屏蔽织物，实现聚合物电磁屏蔽复合材料的轻量化设计。该专论详细总结了课题组研究成果，并展望了高性能电磁屏蔽纳米复合材料发展前景。

  此文是特约专论，发表在《高分子学报》2020年第6期(即将出版, 高分子学报, 2020, 51(6): 573-585), 通讯作者是张好斌教授。

  原文链接：https://doi.org/10.11777/j.issn1000-3304.2020.20015
