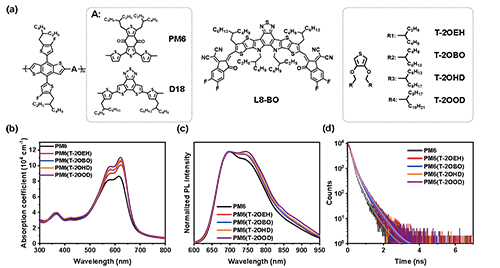

有机太阳能电池（OSCs）作为新兴的光伏技术，具有柔性、便携、半透明等优势，在可穿戴电子设备、光伏建筑一体化等领域的应用潜力巨大。近年来，随着新材料合成、器件结构优化等方面的不断创新，OSCs的光伏性能发展迅猛。但受限于有机半导体相对较低的电荷传输能力，有机光伏器件的光电转换效率（PCE）仍有很大的提升空间，而调控光活性层各组分的聚集行为是进一步提高OSCs性能的关键途径。已有研究证实在活性层中构建纳米纤维聚集体是实现高效激子解离和电荷传输的有效手段，但不合适的纤维尺寸会阻碍器件性能的提升。因此，通过结构设计或物理方法精确调控纳米纤维的形态和几何尺寸，如长度和宽度，仍需深入研究。

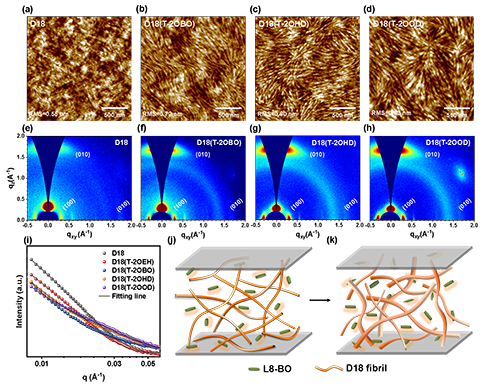

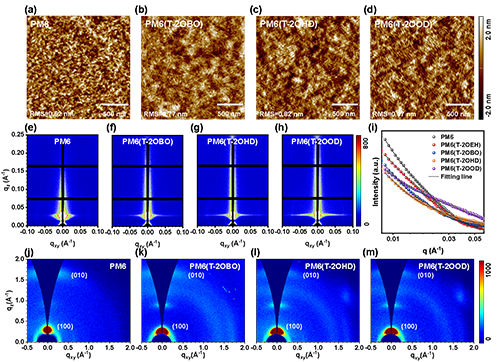

图3 噻吩分子添加剂在D18中的普适性研究。

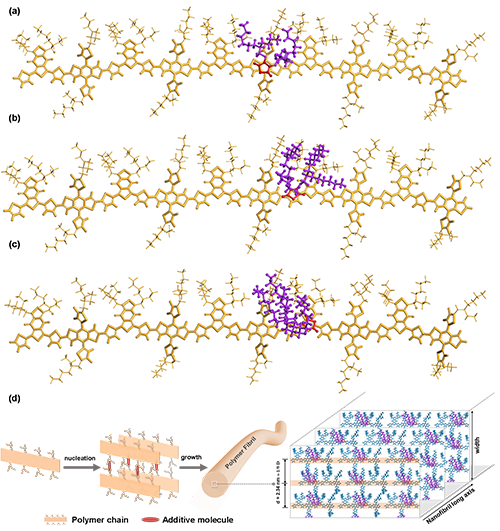

图4 分子动力学模拟和纤维形成机理图。

  采用上述添加剂处理的聚合物作为电子给体，L8-BO为电子受体，结合逐层涂膜方法制备赝本体异质结有机太阳能电池，发现器件的激子扩散和解离能力、电荷传输和收集效率均有显著提高，最终在T-2OOD处理的D18/L8-BO p-BHJ OSCs中获得了20.1%的光电转换效率。

  综上，本工作设计了一系列具有不同烷基链长度的噻吩类分子添加剂，以调控聚合物给体纤维的几何形态。综合模拟和实验表征表明，这些添加剂与共轭聚合物的烷基侧链相互作用，可以调节它们的层间堆积，最终促使PM6和D18中纤维直径分别从12.6和15.4 nm逐渐增加到21.8和27.6 nm。在本工作中，更宽的纤维直径（小于30 nm）同时促进了激子解离和电荷传输，最终在PM6/L8-BO和D18/L8-BO二元p-BHJ OSCs中实现了最高19.8%和20.1%的PCE。

  原文链接：https://pubs.acs.org/doi/10.1021/jacs.4c15266
