高熵氧化物（HEO）因其独特的多元金属元素协同效应，在锂离子电池（LIBs）负极材料中展现出巨大的应用潜力，成为近年以来的研究热点。然而，一些HEO在实际应用中却面临着导电性差、固体电解质界面（SEI）不稳定及循环稳定性差等瓶颈问题。

图2 (a) NHEO-PAN500的精修XRD图谱。(b) NHEO颗粒上cPAN涂层的HRTEM图像。(c) NHEO-PAN500的STEM HAADF图像及其对应的元素映射图像。(d, e) NHEO-PVDF、NHEO-PAN和NHEO-PAN500的拉曼光谱。(f) NHEO-PAN500和NHEO的EPR图像。NHEO-PAN500电极和NHEO粉末的HRXPS光谱：(g) Fe 2p，(h) Co 2p，(i) Ni 2p，(j) Cr 2p，(k) Mn 2p，(l) O 1s。(m) NHEO-PAN500和NHEO-PVDF电极的电解质润湿性。

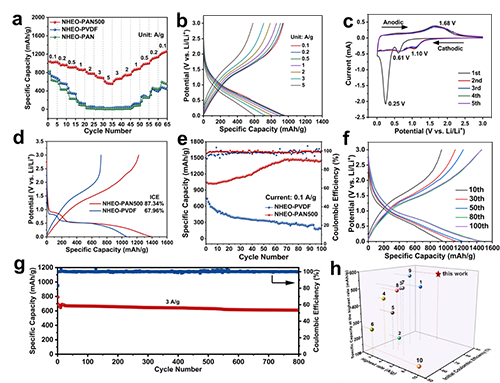

图3 电化学性能。(a) 不同电极的倍率性能。(b) NHEO-PAN500在不同倍率下的充放电（锂化/脱锂）曲线。(c) NHEO-PAN500电极的CV曲线。(d) NHEO-PAN500和NHEO-PVDF电极的首次充放电曲线和(e)在0.1 A g^-1下的循环稳定性。(f) NHEO-PAN500在0.1 A g^-1下不同循环次数的充放电曲线。(g) NHEO-PAN500在3 A g^-1下的长循环性能。(h) NHEO-PAN500与其他报道的高熵氧化物基负极的电化学性能比较。

图5 (a) 充放电曲线，(b) 1 mA g^-1电流密度下NHEO-PAN500电极在第一循环中对应电压下的原位XRD图谱，以及(c) 对应的等高线图。(d-g) SAED图谱，(h-k) 不同电压下的HRTEM图像。(l, m) NHEO-PAN500在完全放电/充电状态下的STEM HAADF像及其对应的EDS数据。

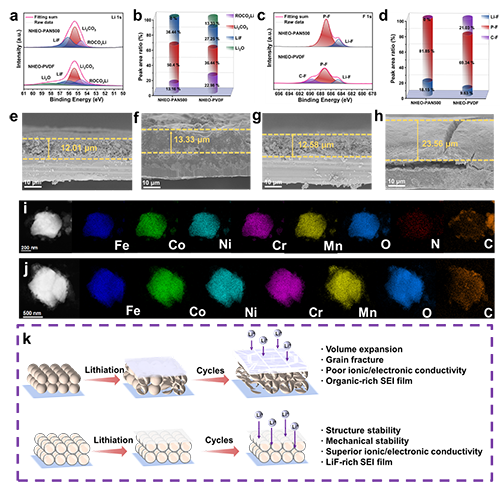

  借助XPS技术，探究了循环过程中cPAN涂层对NHEO-PAN500和NHEO-PVDF电极固体电解质界面（SEI）层的保护作用。XPS分析显示，NHEO-PAN500电极SEI层富含无机成分，增强其稳定性和抑制体积膨胀。相比之下，NHEO-PVDF电极SEI层有机成分多，导致不稳定和容量衰减。cPAN涂层在NHEO-PAN500电极上保持电化学稳定，抑制界面副反应，而NHEO-PVDF电极因体积膨胀致SEI破裂。

  上述研究以“In-Situ Cyclized Polyacrylonitrile Coating: Key to Stabilizing Porous High-Entropy Oxide Anodes for High-Performance Lithium-Ion Batteries”为题发表在期刊《Advanced Functional Materials》上。论文第一作者为郑州大学在江汉大学联培的硕士研究生洪昶，通讯作者为江汉大学梁济元教授课题组与郑州大学原会雨副教授。

  论文题目：In Situ Cyclized Polyacrylonitrile Coating: Key to Stabilizing Porous High-Entropy Oxide Anodes for High-Performance Lithium-Ion Batteries

  作者： Chang Hong, Runming Tao, Susheng Tan, Lucas A. Pressley, Craig A. Bridges, Huiying Li, Xiaolang Liu, Haifeng Li, Jianlin Li, Huiyu Yuan*, Xiao-Guang Sun, Jiyuan Liang*

  原文链接：https://doi.org/10.1002/adfm.202412177
