天然气，以甲烷为主要成分，不仅储量充裕、成本效益高，而且在替代传统能源方面展现出巨大潜力。然而，甲烷的储存目前仍依赖于价格昂贵的大型储罐和多级别压缩系统。吸附式天然气（ANG）存储技术通过在燃料箱中使用纳米多孔材料作为吸附剂，利用物理吸附提升能量密度，从而在降低存储压力的同时增加存储效率。因而，研究和开发高性能吸附剂显得尤为关键。

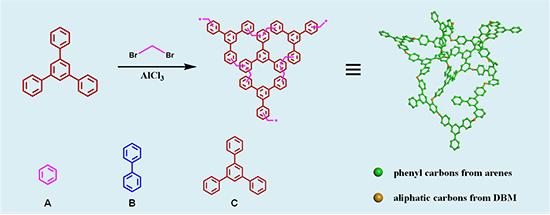

图 1. 通过DBM溶剂编织策略和相应的构建单元合成SHCPs的途径。

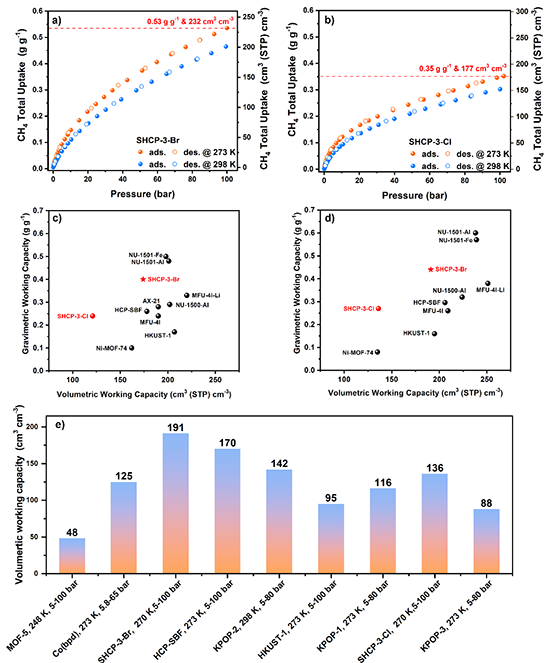

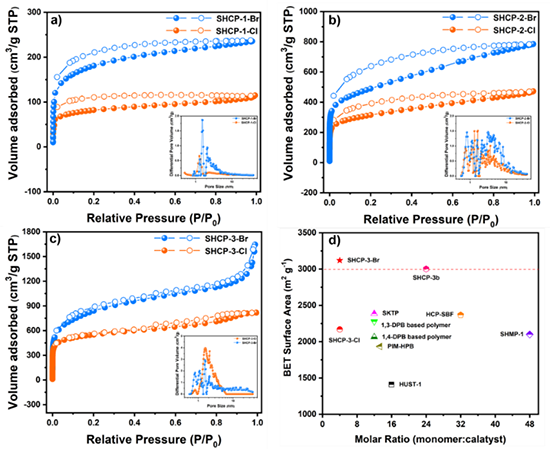

图 3. SHCP-3-Br和SHCP-3-Cl在273 K与298 K时的质量和体积甲烷吸脱附等温线以及甲烷工作容量的对比。

  高压甲烷吸附测试显示，SHCP-3-Br在273 K和298 K下的质量和体积容量显著优于SHCP-3-Cl，这主要得益于SHCP-3-Br更高的比表面积和更大的孔体积。在273 K/100 bar的条件下，SHCP-3-Br展现出的甲烷总吸附量为0.53 g/g（232 cm3 (STP)/cm3），质量容量超过了美国能源部（DOE）的存储目标（0.5 g/g），这标志着其在商业化ANG技术应用中的潜力。综合来看，SHCP-3-Br凭借其超高孔隙率和卓越的成本效益，有望成为大规模车用甲烷存储技术中的低成本高容量ANG吸附剂候选材料。

  文章链接：https://doi.org/10.1002/adma.202307579
