离子导体作为可穿戴和柔性电子材料在人机交互、运动检测和人工智能等方面具有广阔的应用前景。目前,大多数离子导体是由石油基聚合物制备得到,具有不可降解性或低生物降解性,这不可避免地导致了资源枯竭和废物积累。迄今为止,研究人员已经开发了一系列具有各种理想性能的天然聚合物离子导体,包括高导电性、耐低温性、出色的自修复性和黏附性,但将上述性能集中于一种离子导体中仍然是一个挑战。因此,以可再生、环保和可持续的生物质基聚合物为基础,制备具有全方位多功能特性的离子导体具有很高的价值。

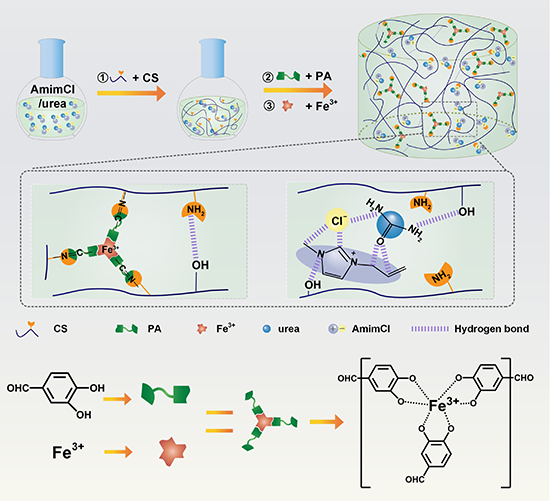

针对上述问题,曲阜师范大学陈威副教授、李楠副教授和研究生李金灿联合齐鲁工业大学(山东省科学院)生物基材料与绿色造纸国家重点实验室吉兴香教授、于得海副教授在前期研究的基础上(Chem. Mater. 2023, 35(18), 7814–7824; ACS Appl. Polym. Mater. 2024, 6(1), 180–191; ACS Appl. Polym. Mater. 2023, 5(12), 9974–9986; ACS Appl. Polym. Mater. 2022, 4(8), 5717?5727; Cellulose, 2020, 27(2), 853–865; J. Mater. Chem. C, 2020, 8(3), 900?908),基于1-烯丙基-3-甲基咪唑氯化物/尿素(AmimCl/urea)共熔离子液体设计制备了一系列共熔凝胶。通过铁离子(Fe3+)、原儿茶醛(PA)和壳聚糖(CS)之间的双动态键交联,制备出了CS-PA@Fe共熔凝胶。由于AmimCl/urea共熔离子液体以及双动态键交联网络的存在,所得到的CS-PA@Fe共熔凝胶表现出优异的离子导电性、超强的抗冻性能、出色的可注射性、良好的黏附性和自修复能力。

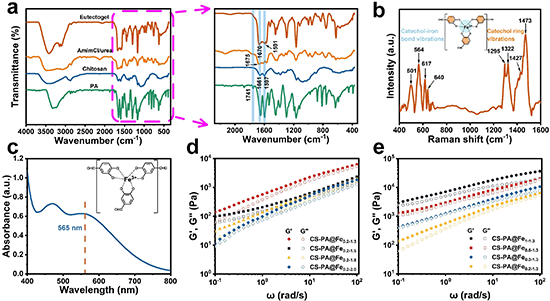

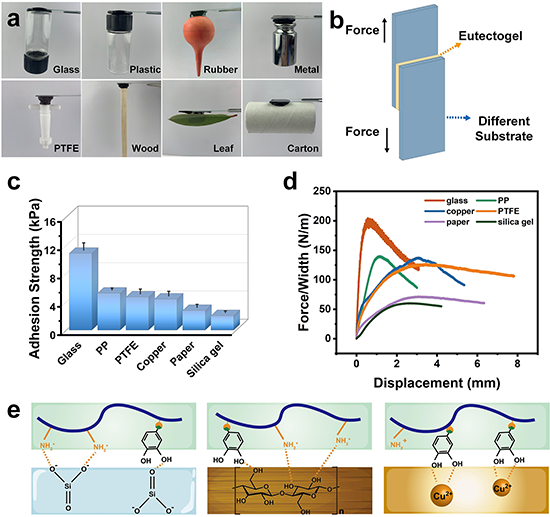

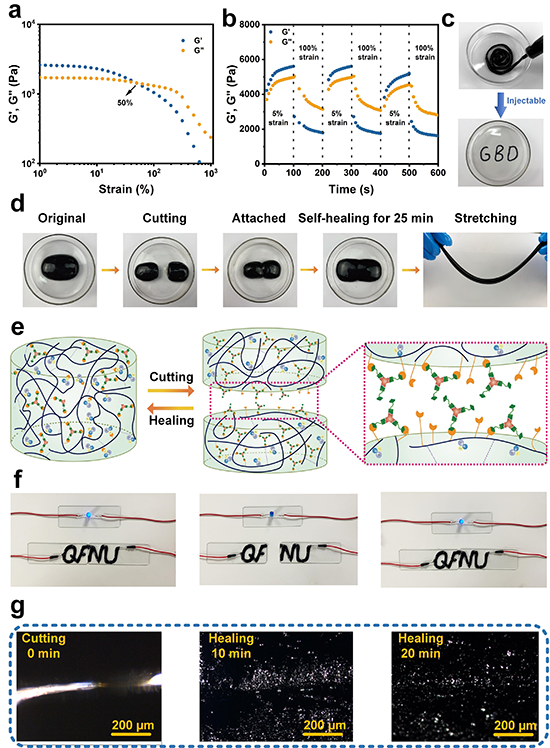

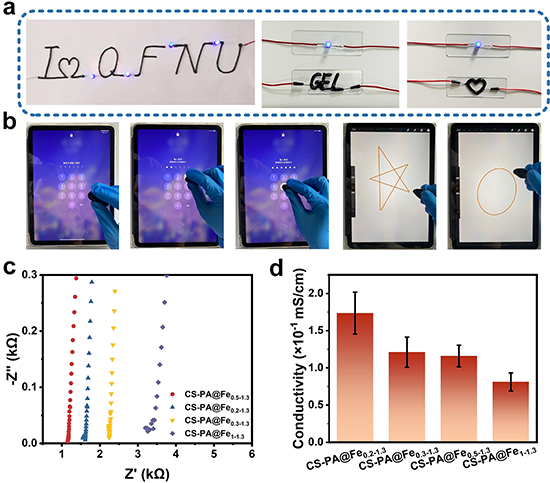

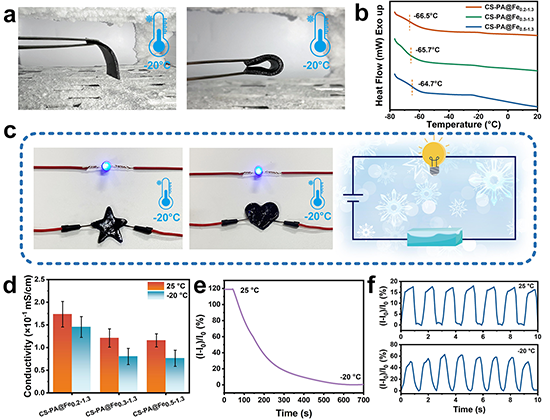

图6 CS-PA@Fe共熔凝胶的抗冻性能
原文链接:https://doi.org/10.1016/j.ijbiomac.2023.128434
- 南京理工大学傅佳骏教授/徐建华副教授团队 Adv. Mater.:多功能微孔结构设计实现既柔又韧的自修复材料 2024-11-12
- 南京理工大学傅佳骏教授团队 Small 综述:受人体启发的仿生自修复材料 2024-11-08
- 南京大学陆延青教授和孔德圣教授团队 Nano Lett.:基于裂纹自修复的MXene耐过载应变计 2024-10-14
- 浙理工钟齐教授团队《Adv. Opt. Mater.》:受唐代装饰纹样启发的复合纳米凝胶基可涂绘型纹身贴用于紫外线辐照监测 2023-01-07
- 燕山大学焦体峰教授课题组CRPS:通过生物矿化钙离子调控网络结构设计超拉伸、自黏附水凝胶用于高灵敏离子电子传感器 2021-10-26
- 华南理工大学孙大文院士团队 CEJ:双重生物激励的柔性光热共晶凝胶用于被动式界面抗冻 2024-04-16
- 湖南工业大学许建雄课题组《Nano Energy》:基于锂水合离子掺杂双网络水凝胶的摩擦纳米发电机用于低温生物力学传感和能量收集 2024-03-29
