固体聚合物电解质(SPE)因其优异的加工性能和界面相容性,已成为固态电池产业化的重要发展方向和理论研究热点,但仍存在诸多缺陷,严重阻碍了其进一步的实际应用,如室温下离子电导率低(约 10-7 S cm-1)、与电极材料界面接触不良(界面阻抗增大)、稳定性差(热稳定性和界面稳定性)、机械强度低(难以抑制锂枝晶造成短路)等。鉴于上述限制固态聚合物电解质大规模应用的问题,固态电池“原位固化“制备策略应运而生。即在热学、光学或电学条件下,在电池内部对液态前驱体进行原位固化,实现超共形界面兼容,极大地解决了固/固界面接触问题。

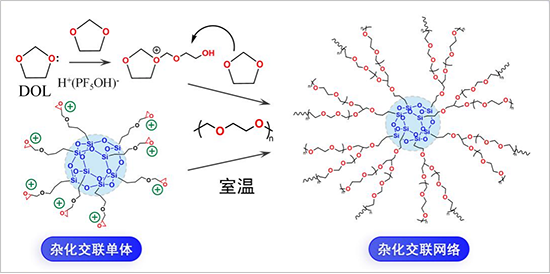

图1. 原位固化杂化交联固态聚合物电解质的设计

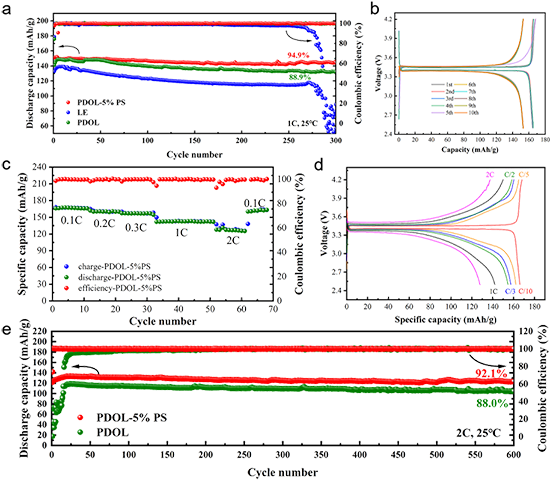

图2. 锂金属电池循环性能测试 a) LFP|HCPE|Li、LFP|LE|Li和LFP|PDOL|Li电池在1C,25℃时的循环性能。b) (a)中LFP|HCPE|Li电池前十圈充放电曲线。c) LFP|HCPE|Li电池的倍率性能。d) LFP|HCPE|Li电池在各倍率下第一圈充放电曲线。e) LFP|HCPE|Li和LFP|PDOL|Li电池在2C,25℃下的长循环性能。
以LFP为正极,对HCPE和DOL两种电解质的锂金属电池电化学循环稳定性进行了评估。充放电性能如图2a,b所示,其中前四个循环在0.1 C的低倍率下活化,使得电解质/电极界面处的SEI更加稳定和坚固。LFP|PDOL|Li在1C倍率下的初始放电容量为148.9 mAh g-1,循环300次后容量保持在132.4 mAh g-1,容量保持率为88.9%。而杂化交联后的LFP|HCPE|Li电池的初始放电容量为152.1 mAh g-1,循环300次后容量达到144.4 mAh g-1,容量保持率为94.9%,库仑效率为99.98%。图2a中HCPE前10次循环的充放电平台曲线如图2b所示。充放电平台之间的带隙仅为0.14 V,与使用LE的电池相当,这意味着HCPE具有非常小的极化,突出了优异的离子电导率和较小的界面阻抗。此外,本文研究了LFP|HCPE|Li电池在0.1C至2C不同倍率下的循环性能,相应的容量保持曲线和充放电平台曲线如图2c,d所示。初始放电容量在0.1C时为166 mAh g-1,2C倍率时为127.9 mAh g-1,再回到0.1C倍率时为160.3 mAh g-1,表现出很强的循环可逆性。
通讯作者简介:
田雷,深圳大学特聘副研究员,助理教授,硕士生导师,深圳市海外高层次人才。现任《高分子通报》编委。主要从事高性能及高功能高分子材料的合成研究,包括高安全耐高压及宽温域固态聚合物电解质、高能量密度固态聚合物电池、高强高韧高分子及纤维材料等,主持或参与国家自然基金项目、省市重点项目等多项,在Advanced Materials、Angew. Chem. Int. Ed.、Macromolecules等国际知名期刊上发表学术论文40多篇。
团队长期招聘专职研究人员/博士后,研究方向包括但不限于高分子合成与加工、固态聚合物电解质、计算化学等,有意者请联系田老师: leitain@szu.edu.cn。
文献详情
Kexin Mu, Dai Wang, Weiliang Dong, Qiang Liu, Zhennuo Song, Weijian Xu, Pingping Yao, Yin’an Chen, Bo Yang, Cuihua Li, Lei Tian,* Caizhen Zhu,* Jian Xu, Hybrid crosslinked solid polymer electrolyte via in-situ solidification enables high-performance solidstate lithium metal batteries. Adv. Mater. 2023, 202304686.
https://doi.org/10.1002/adma.202304686
- 北化曹鹏飞/南开杨化滨 AFM:用于安全锂金属电池的化学键合固定磷基阻燃固态聚合物电解质 2024-10-07
- 北京大学庞全全教授团队 JACS:分子焓熵调控-固态聚合物电解质用于高电压锂金属电池 2024-09-28
- 北大杨槐/北科大胡威团队 Nano Energy:熔喷布增强的部分氟化固态聚合物电解质 2023-12-06
- 湘潭大学马增胜教授团队/华南理工大学刘军教授团队 Angew:“电荷仓库”诱导锂离子电池中富氟化锂的SEI层的形成 2024-03-05
- 南工大董维亮教授等 Angew:从废弃PET塑料到高价值锂电池负极材料 2023-10-29
- 浙理工胡毅/特拉华付堃 ACS AMI:以废弃服装腈纶纱线为原料制备复合固态电解质膜用于柔性全固态锂金属电池 2023-10-10
