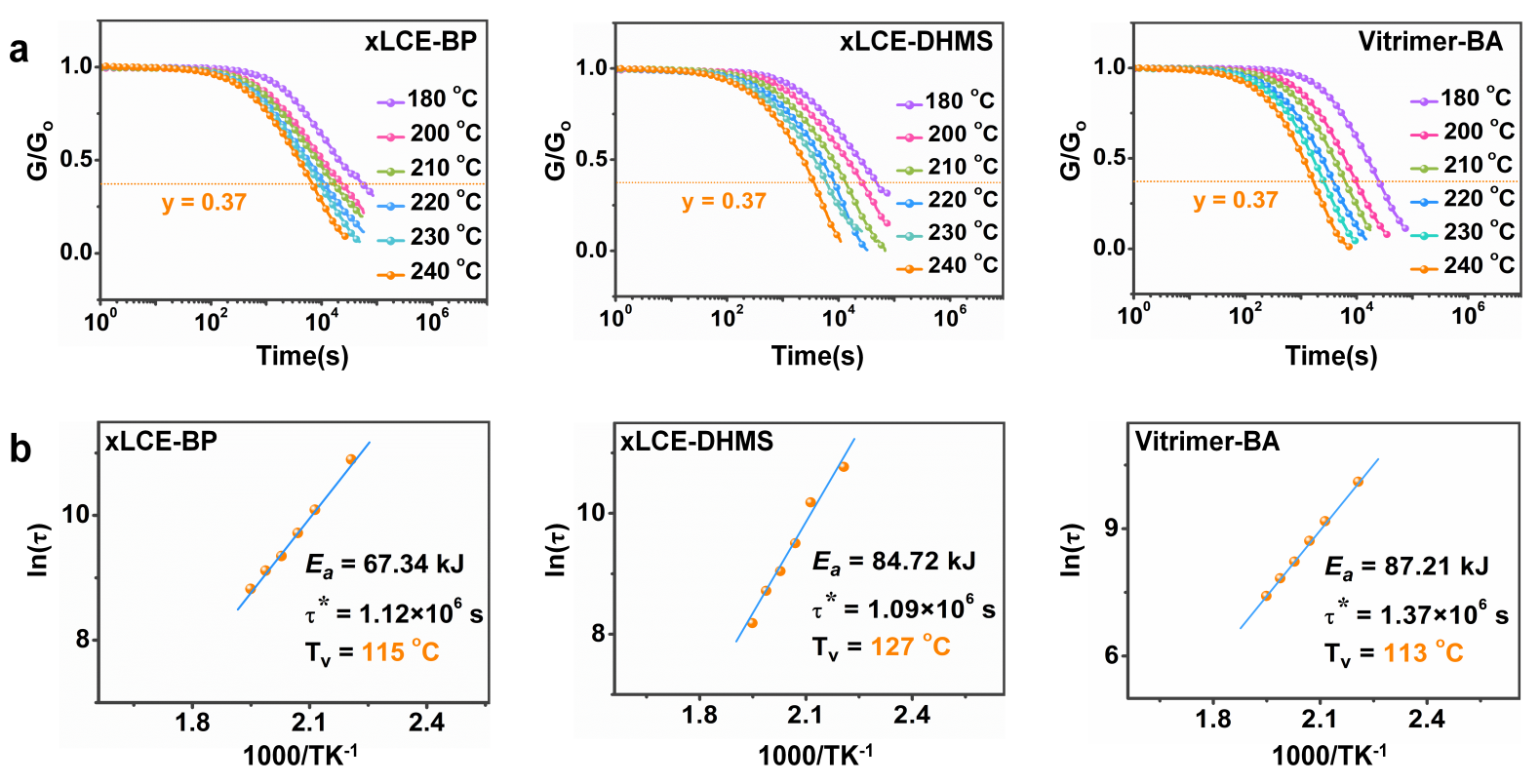

传统高分子有热固性和热塑性之分，类玻璃高分子既具有热固性高分子的共价交联网络结构，又具有热塑性高分子的可再加工性能，因而是解决目前热固性高分子不可再回收利用的一个重要方法。类玻璃高分子的可再加工性，来源于交换反应所导致的网络结构调整。此交换反应一般在拓扑冻结转变温度(T_v)以上速度较快。此温度类似高分子的玻璃化转变温度(T_g)。一般T_g以下，链段运动被冻结，类玻璃高分子的T_v有似T_g,  T_v以下网络结构由于交换反应速度极慢而处在类似冻结的状态，不能在T_v以下进行结构调整。

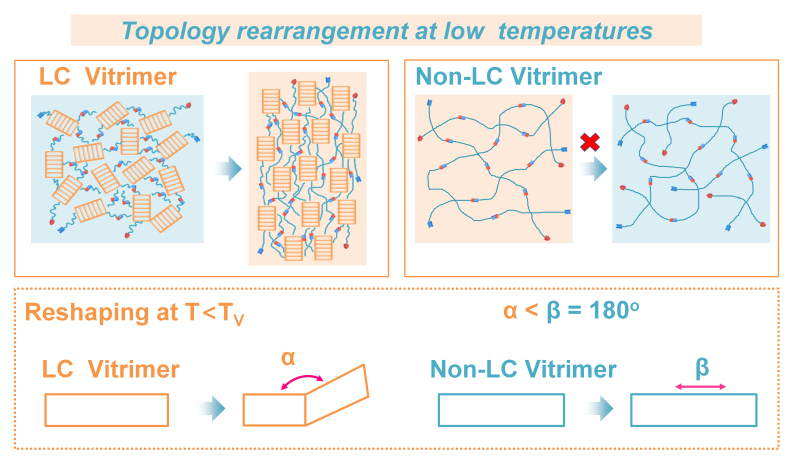

  最近，清华大学危岩教授团队吉岩副教授课题组发现，液晶类玻璃高分子的再加工行为于非液晶体系大不相同，液晶类玻璃高分子材料可以在远低于T_v以下进行加工。正因如此，可将一些液晶类玻璃高分子的加工温度从常用的180℃降低到60℃。这种低温加工工艺，不仅避免高温加工时常见的氧化现象和容易断裂的缺点，而且可以减小液晶材料内部由于高温拉伸产生的回缩力，可以用于小驱动器的批量制备。该工作以“Fabricating Liquid Crystal Vitrimer Actuators far Below the Normal Processing Temperature”为题发表在《Mater. Horiz.》上。文章的第一作者是清华大学博士生姚艳锦。该研究得到国家自然科学基金委的支持。

  相同加工条件下，如图2所示，xLCE-BP和xLCE-DHMS在90℃(T_v以下）时即具有明显的塑性变形，而Vitrimer-BA必须在120°C（T_v以上）才能有轻微的形变。

  原文链接：https://doi.org/10.1039/D3MH00184A

  下载：Fabricating Liquid Crystal Vitrimer Actuators far Below the Normal Processing Temperature
