西南科大杨文彬教授团队 ACS AMI:具有γ射线屏蔽与热调节功能的柔性相变复合材料
2023-01-30 来源:高分子科技
随着核能在军事、医疗、工业等各个领域的逐步应用,人类接触电离辐射频率增加,为了保证工作人员的健康及核能有效利用,辐射防护材料被广泛应用。但目前的辐射防护制品普遍存在温度调节能力弱的缺点,无法很好满足极端环境下的工作需求。
前期工作中,西南科技大学环境友好能源材料国家重点实验室杨文彬教授团队以石蜡作为相变芯材,钨酸铅为壳体,制备具有γ射线屏蔽功能的石蜡@钨酸铅(Pn@PWO)相变微胶囊(Journal of Energy Storage 2022, 50: 104245.)。实际应用中,相变材料应具有一定程度的形变能力,而微胶囊是无法直接满足柔韧性要求的,需要将相变微胶囊填充到聚合物基体,制备柔性相变复合材料。Pn@PWO相变微胶囊在反复相变过程中石蜡易泄露,影响其热能存储性能及力学性能;其强疏水性,也限制了在聚乙烯醇、水性聚氨酯等水性体系的应用。
![](/UploadFile/IndustryNewsPic/20230130151617_7645.png)

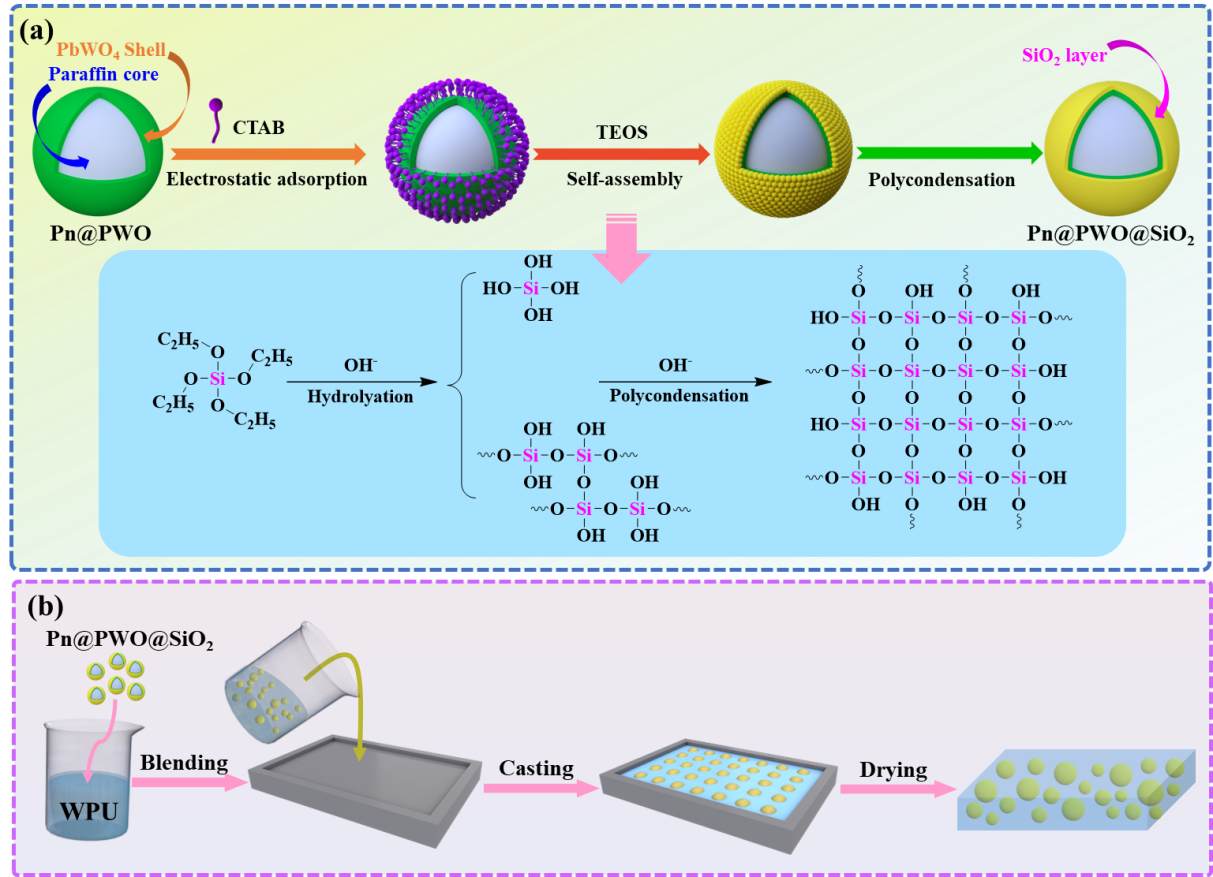

图1. 双壳层Pn@PWO@SiO2相变微胶囊及其柔性相变复合材料的制备示意图
![](/UploadFile/IndustryNewsPic/20230130151645_3787.png)

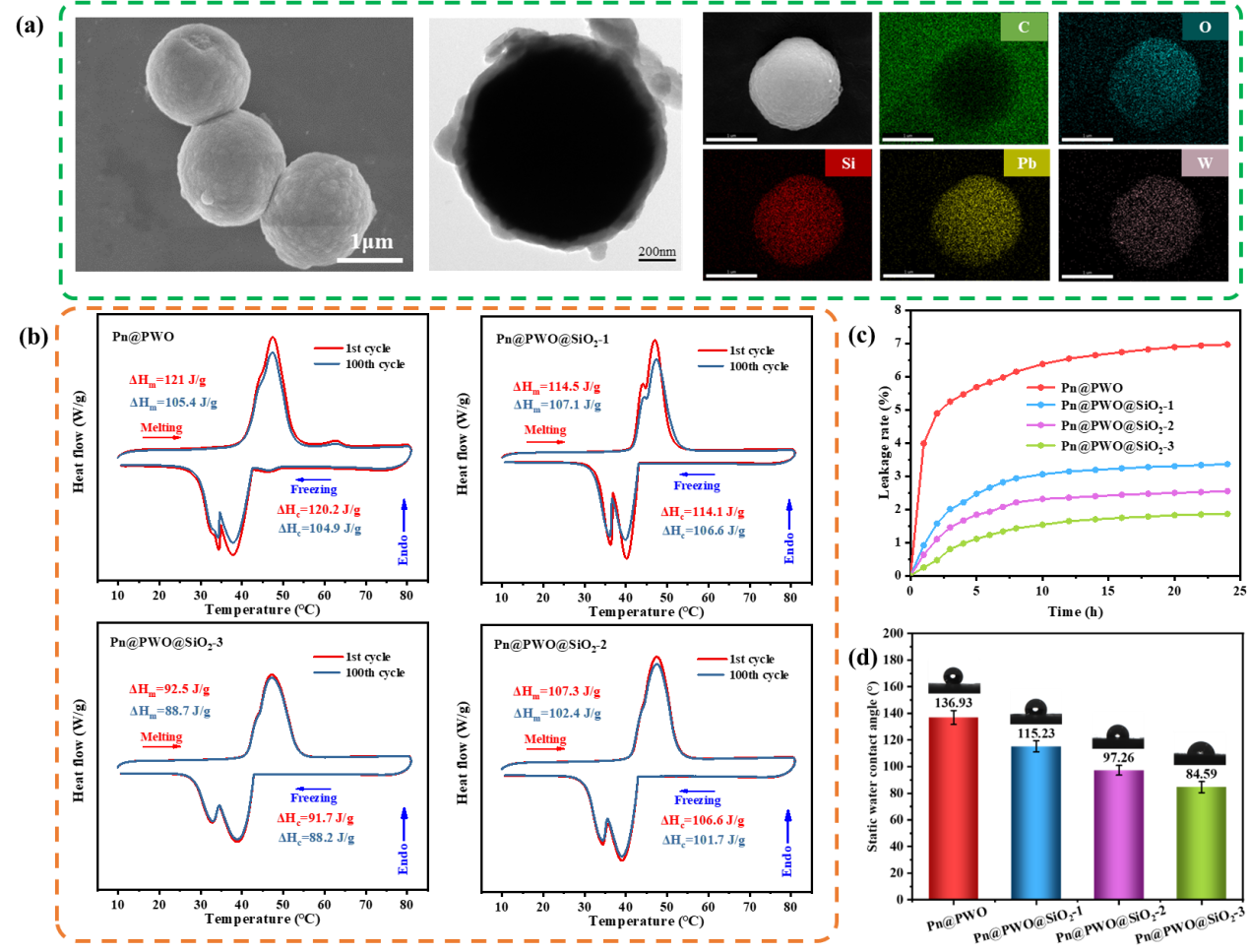

图2. Pn@PWO@SiO2相变微胶囊的微观结构、热循环稳定性及润湿性表征
![](/UploadFile/IndustryNewsPic/20230130151713_7801.png)
图3 相变复合材料的力学性能及界面增强机制
![](/UploadFile/IndustryNewsPic/20230130151742_3182.png)

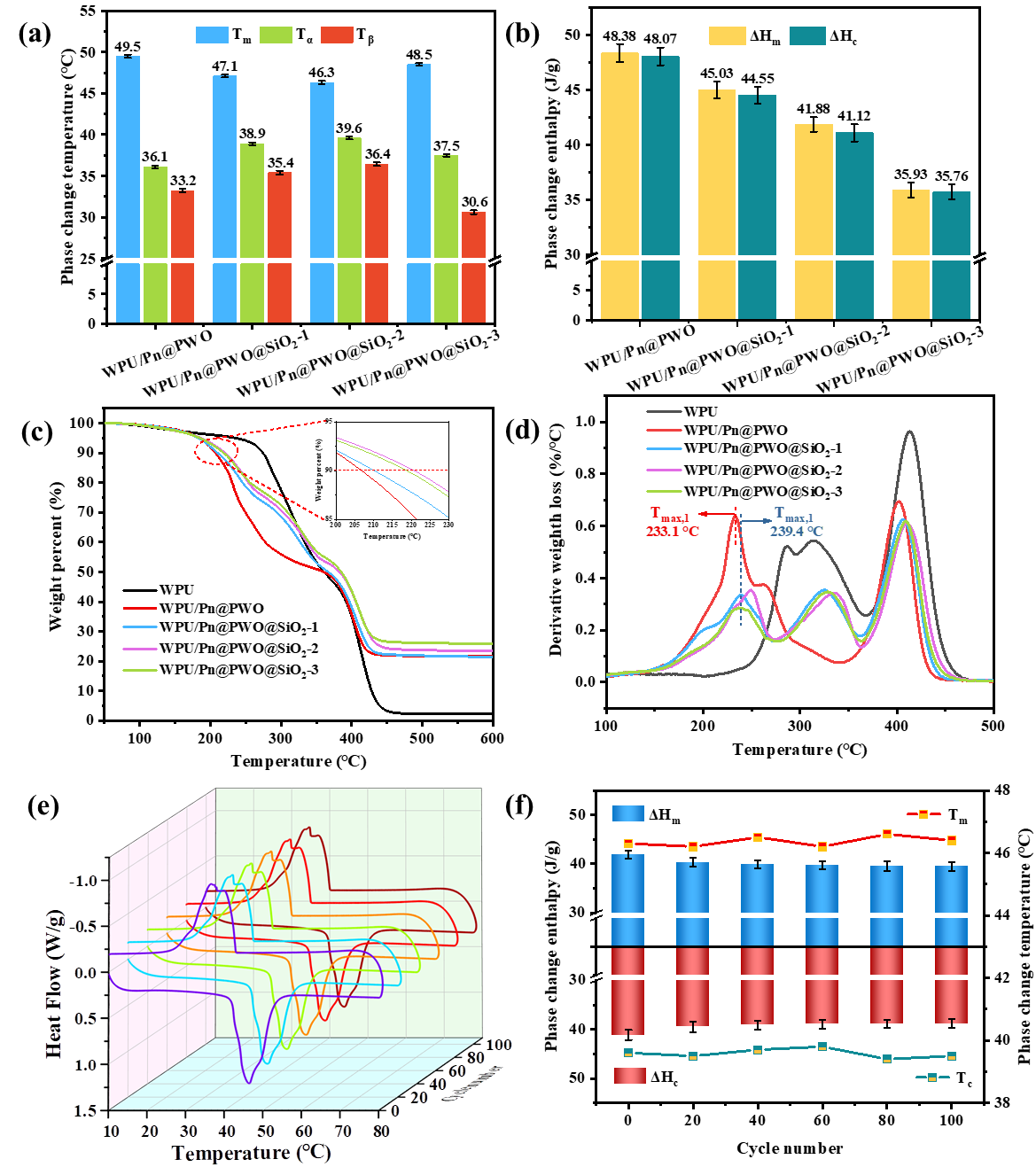

图4 相变复合材料的热性能参数及热稳定性
![](/UploadFile/IndustryNewsPic/20230130151810_1805.png)
图5. 相变复合材料的γ射线屏蔽性能及热调节性能表征
原文链接:https://pubs.acs.org/doi/abs/10.1021/acsami.2c18252
版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
相关新闻
- 广西大学徐传辉教授 CEJ:具有电/光热升温功能的柔性可穿戴相变复合材料用于个人热管理与人体运动检测 2024-03-19
- 中科院宁波材料所刘小青研究员团队 CEJ:高效充储能相变复合材料 2023-02-23
- 西南交大王勇教授团队《ACS AMI》:基于MXene/银纳米线泡沫的可切换电磁屏蔽功能的柔性相变复合材料 2022-01-24
- 天津大学汪怀远团队 CEJ:一种具有优异多功能长效水性防腐涂层 2023-02-24
