随着现代工业的快速发展，化工厂排放的含油废水以及漏油事故造成的油污染事件将逐渐增多，导致严重的水污染，这一现象会使生态系统恶化，使人们赖以生存的淡水资源受到巨大威胁。因此基于其对生态系统和人类健康的重要性，在全球范围内，油水混合物的分离都已成为一项重大挑战。近期，由于聚合物具有多样性和可加工性的优势，大量研究人员使用聚合物来制造油水分离膜。制备油水分离聚合物膜需要两个前提，一是材料对油水具有特殊浸润性，二是具有3D多孔结构。

图1.竹子造纸工艺：（a₁）竹子;（b₁）竹内部纤维素排列示意图;（c₁）竹纤维素微纤维；（d₁）滤纸。合成纤维(POM)制备微纤维膜的工艺流程：（a₂）合成纤维(POM纤维)。（b₂）POM拉伸纤维内部取向的原纤化结构；（c₂）PMF；（d₂）PMFM。

  POM微纤维是一种具有潜力的油水分离材料，它有十分优异的疏水性和亲油性，高度稳定的化学性质，以及独特的微纤维材料的可回收性和可变形性。

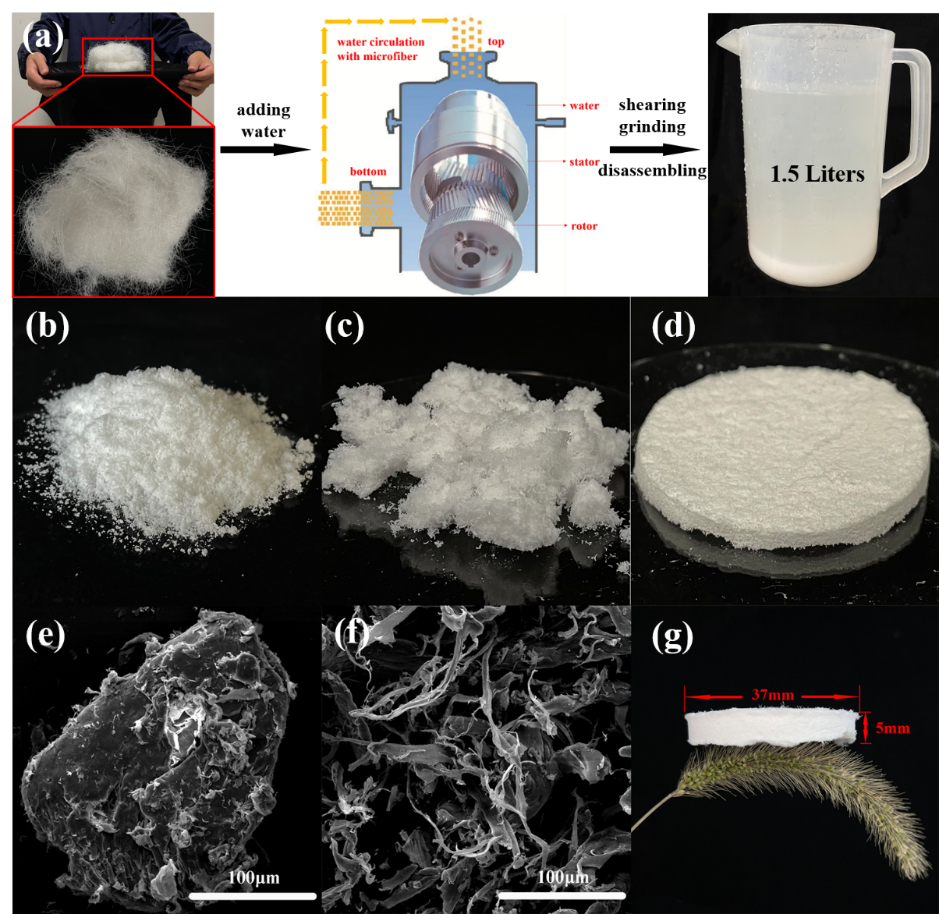

图2.（a）用POM初生纤维和POM拉伸纤维制备POM初生纤维粉末和PMF的工艺，以及机械剪切、粉碎和拆解示意图；（b）POM初生纤维粉末；（c）PMF；（d）（g）PMFM照片；（e）POM初生纤维粉末的SEM照片；（f）PMF的SEM照片。

  PMF具有超亲油性。PMF可在0.1s内将油完全吸附，并且对于各种油和有机溶剂的吸附量在11-20倍。其中对于氯仿的吸附量最大，为自身重量的19.5倍，且在10次循环内仍能保持较高的吸附量。

图4.（a）环己烷吸附；（b）氯仿的吸附；（c）PMF在10个循环内对氯仿和环己烷的吸附能力；（d）PMF对各种油和有机溶剂的吸附能力。

图5.（a）PMFM吸附和分离水中的氯仿；（b）PMFM吸附和分离水中的环己烷；PMF吸附和分离水中的氯仿；（d）PMF吸附和分离水中的环己烷。

图7.（a）PMF浸入各种油和有机溶剂后的剩百分比；（b）10个循环内，回收的PMF的空气、环己烷和氯仿中的水接触角，图示为在空气、环己烷、氯仿中静置10小时的水接触角；（c）回收的PMF的各种油和有机溶剂的油吸附量。（d）10个循环内，回收的PMF的氯仿-水分离效率和连续分离效率。（e）将PMF构造为油水分离杯进行氯仿-水混合物的分离。

  论文链接：https://authors.elsevier.com/a/1gQ6s4x7R2gHav

  论文DOI链接：https://doi.org/10.1016/j.cej.2023.141332
