钙钛矿太阳能电池(PSC)因其在效率方面的巨大提升和低成本的溶液处理工艺而成为光伏行业一项有前途的技术。目前最先进的PSC中使用的主要HTM仍然是Spiro-OMeTAD，其通常需要通过吸湿性的LiTFSI和叔丁基吡啶（TBP）进行化学掺杂，以提高其迁移率和导电性。因此，基于掺杂HTM的高效PSC在器件成本和稳定性方面面临巨大挑战，为了获得高性能和稳定的PSC，开发非掺杂HTM以取代占主导地位的Spiro-OMeTAD已成为一个紧迫但具有实验挑战性的问题。然而，非掺杂器件的效率仍然低于基于掺杂Spiro-OMeTAD的最佳性能（PCE>25%）。而且目前仍然缺乏一种明确有效的分子设计策略来指导高性能非掺杂HTM的开发。因此，研究聚合物的结构-性能关系对于提供新的材料设计规则和开发用于高性能PSC的高效非掺杂HTM至关重要。

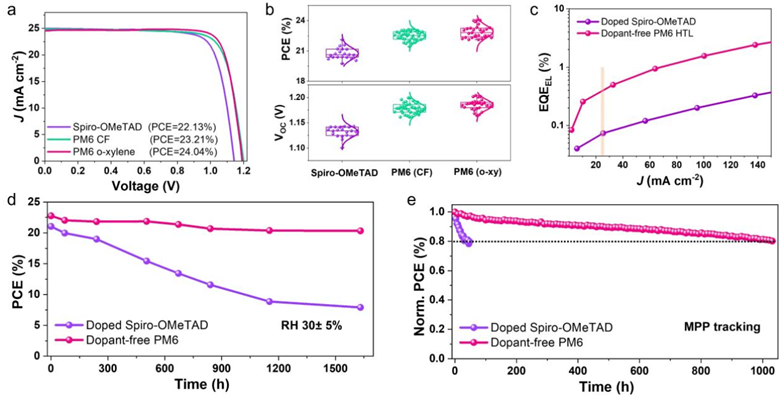

  本文系统地研究了四种具有相似的给体-受体（D-A）结构的聚合物材料（PTB7、PTB7-Th、PBDB-T、PM6）用于非掺杂PSC的结构-性能关系。

  原文链接：Management of Donor and Acceptor Building Blocks in Dopant-Free Polymer Hole Transport Materials for High-Performance Perovskite Solar Cells

  https://onlinelibrary.wiley.com/doi/10.1002/anie.202210356

作者简介

  第一作者 付强博士：2016年本科毕业于兰州大学；2021年博士毕业于南开大学化学学院（导师：刘永胜研究员）。2021.7月-2022.7月，留组从事博士后研究（合作导师：刘永胜研究员，陈永胜教授）。目前加入香港城市大学Alex Jen教授团队从事博士后研究。目前研究方向主要集中在二维功能聚合物的合成和钙钛矿太阳能电池非掺杂空穴传输材料与器件，目前以第一作者（含共一）及通讯作者于J. Am. Chem. Soc.，Angew. Chem. Int. Ed.，ACS Energy Lett.（3），Sci. China Chem.等国际期刊发表论文8篇，Nat. Commun (under revision)。

  通讯作者 刘永胜研究员：主要从事有机和有机/无机杂化光电功能材料和器件的探索及应用研究，特别是高性能钙钛矿太阳能电池材料与器件、近红外有机太阳能电池材料与器件，以及集成钙钛矿—有机太阳能电池。近年来，在J. Am. Chem. Soc., Angew. Chem. Int. Ed., Adv. Mater., Adv. Energy Mater., Nano Lett., ACS Nano等国际权威期刊发表研究论文70多篇，累计引用次数20000余次，H因子46。2018-2021年连续入选科睿唯安（Clarivate Analytics）全球高被引学者。
