搜索:
吉林大学张越涛教授 Angew:受阻Lewis酸碱对催化一步法实现聚合诱导自组装
2022-03-31  来源:高分子科技

  奥卡姆剃刀定律指出:“如无必要,勿增实体”。也就是说:把事情变复杂很简单,但把复杂的事情变简单却并不容易。这个定律告诉我们在处理事情时,要把握事情的主要矛盾,解决最根本的问题,才能事半功倍。或者说:越简单越好。乔布斯在设计苹果产品时也曾用过奥卡姆剃刀定律,他一直坚持认为:为了实现一个功能而造出一堆复杂的东西,是没有意义的,在能够实现目标的前提下,最简单的才是最好的。聚合诱导自组装(polymerization-induced self-assembly, PISA)在药物传输、纳米反应器等方面具有潜在的应用价值,近些年一直受到人们的广泛关注。目前主流的RAFT-PISA通常需要在第一步合成大分子引发剂,分离提纯之后再进行PISA过程,这个过程不仅费时,也可能造成重复性差的问题;另一方面,通过连续加料进行PISA的聚合体系减少了大分子引发剂提纯的过程,但仍需经过两步连续加料过程,同时在第一种单体达到高转化率时会降低链末端的保真度。那么奥卡姆剃刀定律是否同样适用于PISA,能否将PISA的流程做到极简化并有利于其大批量制备呢?


  近日,吉林大学张越涛教授课题组首次将Lewis酸碱对聚合(LPP)引入到PISA领域,利用氮杂环烯烃作为Lewis碱(LB)和有机Al化合物作为Lewis酸(LA)组成的Lewis酸碱对催化体系,将两种单体与催化剂混合,室温条件下就可合成完美的两嵌段共聚物,并组装出不同的形貌(图1)。该工作已发表在Angew. Chem. Int. Ed.(DOI: 10.1002/anie.202202448)杂志上。

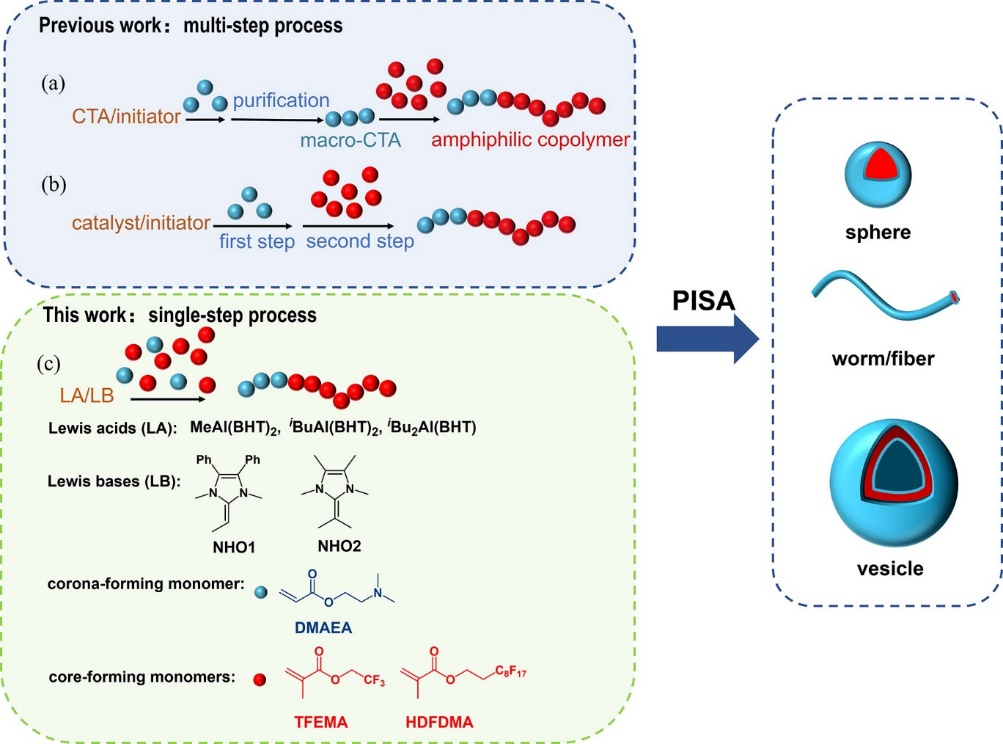

图1:先前报道的多步 PISA 策略的示意图以及步 LP-PISA 策略中研究的Lewis碱、Lewis酸和单体的结构


  作者首先选用了丙烯酸酯单体(DMAEA)和含氟甲基丙烯酸酯单体(TFEMA)分别作为稳定链段单体和成核链段单体,经过LA和LB的筛选,作者比较了两种单体的均聚活性,发现DMAEA的活性要远高于TFEMA,再加上LPP对单体呈零级动力学及LA倾向与高活性单体配位的特征,该体系可以从DMAEA和TFEMA单体混合物一步法直接得到嵌段共聚物PDMAEA-b-PTFEMA,通过DSC、DOSY和13C NMR表征也证实生成了完美嵌段共聚物。通过对共聚物动力学的监测,作者发现了不同于RAFT-PISA过程中纳米粒子形成时聚合自加速现象。在LP-PISA过程中,出现了组装体形成时的自减速现象,这一现象也是LP-PISA可以实现一系列组装形貌重要原因。从动力学曲线上看,第一阶段聚合速度很快,较高的速度当然有利于提高PISA的效率,而在第二阶段成核链段开始组装时聚合速率减慢,为聚合物链的伸展和组装提供了充足的时间,从而形成了各种高级的形貌。体系实现了该快时则快,该慢时则慢的自动调控功能,充分体现出该PISA过程简单且高效特征(图2)。

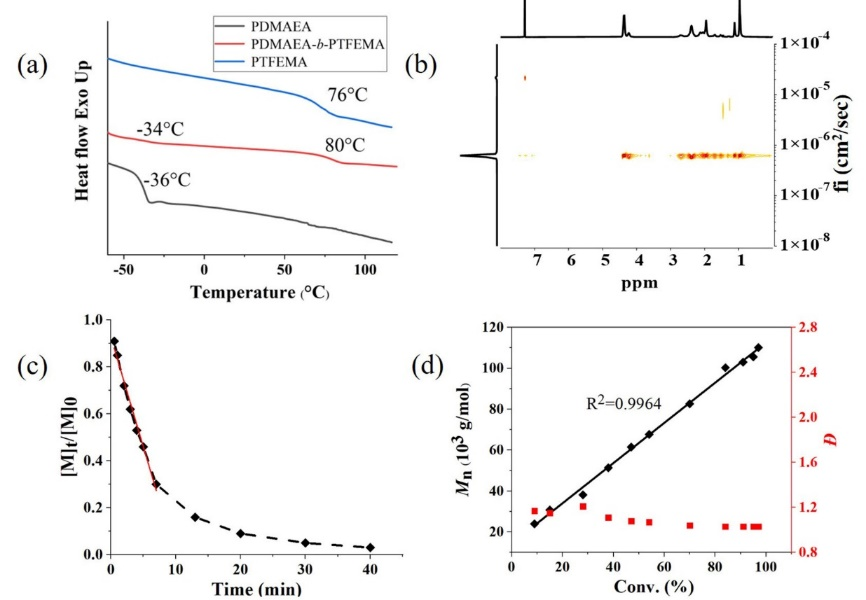

图2:(a)PDMAEA、PTFEMA均聚物和PDMAEA-b-PTFEMA嵌段共聚物的DSC图;(b)PDMAEA-b-PTFEMA嵌段共聚物的DOSY图;(c)PDMAEA-b-PTFEMA嵌段共聚物的动力学曲线;(d)PDMAEA-b-PTFEMA嵌段共聚物分子量随单体转化率增长的曲线。


  与传统的PISA过程一样,通过改变成核链段与稳定链段的长度可以得到不同的形貌。TEM结果表明,当稳定链段保持不变时,随着成核链段的增长,形貌从球形到蠕虫最后进化到囊泡,DLS的结果和TEM也是一致的(图3)。




图3:(a)PDMAEA75-b-PTFEMA265嵌段共聚物的TEM图;(b)PDMAEA75-b-PTFEMA310嵌段共聚物的TEM图;(c)PDMAEA75-b-PTFEMA400嵌段共聚物的TEM图;(d)嵌段共聚物的DLS曲线。


  因为聚合物PHDFDMA的液晶属性,因此以其作为成核链段时有利于纤维形貌的生成,所以作者用PHDFDMA代替PTFEMA作为成核链段,以PDMAEA为稳定链段,仍然是通过一步法合成了一系列嵌段共聚物PDMAEA-b-PHDFDMA。TEM证明得到了一系列不同长度和直径的纤维形貌(图4),整个组装过程仅需要2分钟,这也是目前合成纤维形貌速度最快的体系。

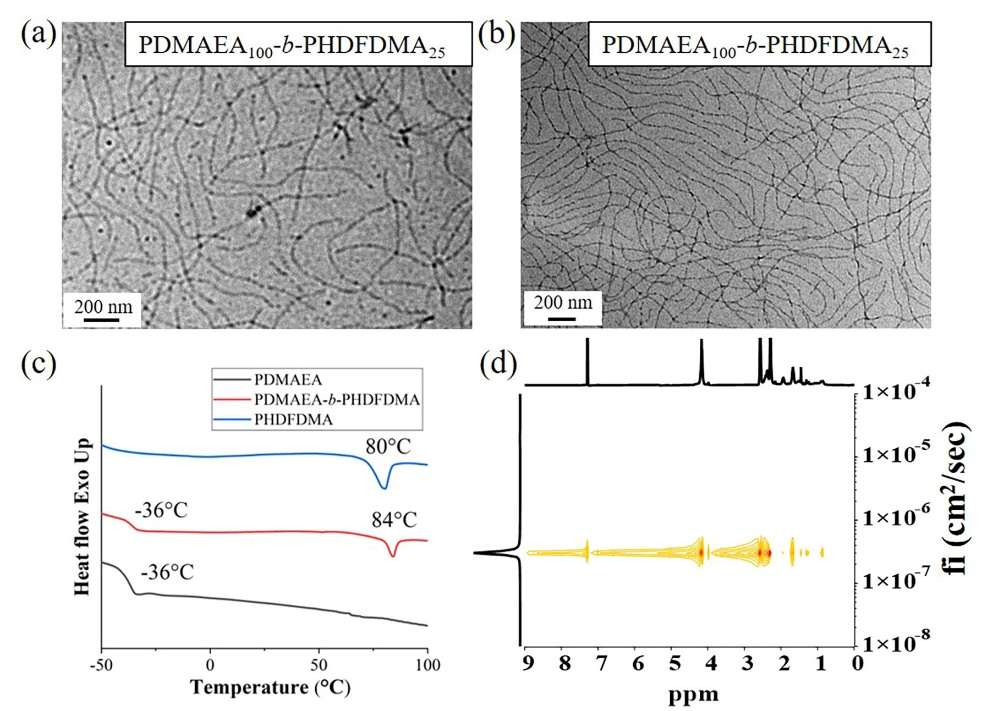

图4:(a)15%固体含量时,PDMAEA100-b-PHDFDMA25嵌段共聚物的TEM图;(b)10%固体含量时,PDMAEA100-b-PHDFDMA25嵌段共聚物的TEM图;(c)PDMAEA、PHDFDMA均聚物和PDMAEA-b-PHDFDMA嵌段共聚物的DSC图;(d)PDMAEA-b-PHDFDMA嵌段共聚物的DOSY图。


  该工作首次将LPP引入到PISA领域,并通过一步法合成了嵌段共聚物及不同的组装形貌,不仅简化了方法,也更加的高效,为未来的组装体大批量制备提供了新的思路。


  原文链接:https://onlinelibrary.wiley.com/doi/10.1002/anie.202202448

版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
】【打印】【关闭

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
