触觉感知在人体感知系统中发挥着重要作用。通过整合和处理来自受体的传感信号，我们的大脑能够产生一种可视化的感知，反映接触物体的信息，包括位置、形状、质地和温度。因此，使用电子设备将物理信号转换为电子信号的触觉模拟，模仿人体感知系统，对于未来人工智能和人机交互的发展有着重大意义。

  近日，电子科技大学向勇教授团队设计了一种基于PVDF-TrF/TFT/PLLA结构的可视化电子皮肤器件（VTSES），该器件通过压电、热电和介电电容的高度耦合，精确感知外界动态力、静态力及温度刺激。该器件具有类人类皮肤的多功能传感特性及良好的生物相容性。此外，通过自行设计的电路阵列和分析软件，该电子皮肤可以再现大脑的触觉信息处理过程，实现对触碰物体的高分辨率可视化重构功能。相关成果以标题为《Electronic Skin Based on PLLA/TFT/PVDF-TrFE Array for Multi-Functional Tactile Sensing and Visualized Restoring》发表于Chemical Engineering Journal。

图1. (a)人类皮肤和电子皮肤对“感知-转换-响应“过程的触觉反馈示意图。(b) VTSES 器件结构组成示意图，由垂直集成的 PVDF/PI 层、TFT 层和 PLLA/PI 层组成。

图2. (a) 大面积PVDF-TrFE/PI薄膜的光学图像，和 (b) 其对应的压电系数。(c) PVDF-TrFE/PI应用在VTSES上的按压和释放运动，和 (b) 相应的压电响应电压信号。(e) 线性电机施加的力大小及器件输出的压电信号的强度，以及 (f) 它们之间的线性关系。

图3. 在集成PLLA/PI的VTSES上沿电极 (a) 1-2-3、(b) 1-4-7 和 (c) 1-5-9 方向的滑动运动。（d、e 、f）分别对应a、b 和 c动态平面刺激产生的响应输出电压。(g) L929 细胞细胞毒性检测。 (h) L929 细胞在PLLA层孵育 72 小时的光学图像和(i) L929 细胞在对照样品上孵育72小时的光学图像。

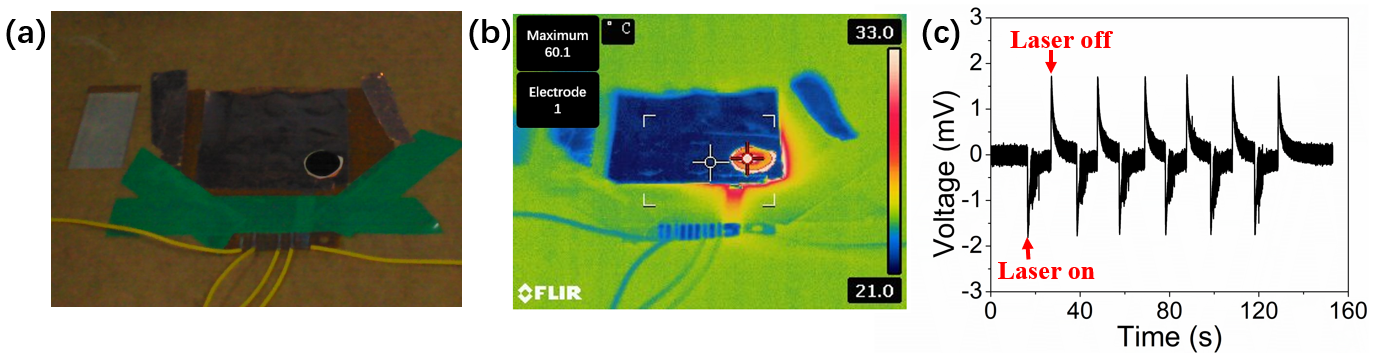

图4. (a) VTSES 电极1温度相应测试过程中的光学图像和 (b) 热图像。(c) 响应辐照开关动作的电压信号。

图5. (a) 静态力可视化传感阵列、控制系统和读出系统的电路示意图。(b) 橡胶立方体的光学图像和 (c) 由传感器阵列测量的可视化图像。(d) 沿 (c) 中所示剖面线的对应信号。(e) 鹿形橡胶立方体的光学图像和 (f) 其可视化图像。(g) 沿插图中剖面线的对应。(h) 蝉翼的光学图像和 (i) 其可视化图像。(j) 沿 (i) 中所示剖面线的对应信号。

  该工作提出的可视化电子皮肤在可穿戴设备和人机交互领域显示出巨大的潜力。

  论文第一作者为电子科技大学材料与能源学院博士后王辛瑜，论文通讯作者为电子科技大学材料与能源学院胡潇然副研究员与向勇教授。电子科技大学材料与能源学院为论文第一单位。

  原文链接：

  X. Wang, X. Ling, Y. Hu, X. Hu, Q. Zhang, K. Sun, Y. Xiang, Electronic skin based on PLLA/TFT/PVDF-TrFE array for Multi-Functional tactile sensing and visualized restoring, Chem. Eng. J. 434 (2022) 134735.

  https://doi.org/10.1016/j.cej.2022.134735
