搜索:
北京大学阎云研究员与唐本忠院士合作《Nat. Commun.》:在团簇诱导的圆偏振荧光上取得新进展
2021-09-22  来源:高分子科技

  具有簇聚诱导发光(CTE)性质的化合物因其结构可调性好、合成便捷、水溶性好、生物毒性小等优点已逐渐吸引越来越多学者的关注。圆偏振发光(CPL)在光电子学、非线性光学、三维显示、生物探针和数据记录等领域中具有重要的意义;然而尚未有基于纯有机CTE体系的CPL材料的报道。在以往的CTE相关研究中,其簇生色团往往以无序的方式团聚在一起而不表达手性,这限制了簇发光材料在该领域的应用。


  基于利用自组装调控CTE材料结构进而调控CTE发光的思想,北京大学化学院阎云研究员与香港中文大学(深圳)唐本忠院士合作,通过固相分子自组装手段实现了簇生色团的2维超分子排布,构筑出了首例基于纯有机CTE体系的圆偏振发射。


  该团队选择具有分子手性的阳离子α-聚-L-赖氨酸(PLL)和油酸阴离子(OL),在水溶液中通过静电组装得到交联的囊泡,通过离心并施加温和的机械压力,得到了层状堆积的固体膜材料。PLL和OL上的富电子基团(羧基,酰胺和氨基)的聚集产出了CTE荧光,从囊泡到薄膜,该荧光由波长依赖变为了非波长依赖,预示了空间规则排布的形成。


图a,c,d分别显示了PLL-OL静电组装乳液的宏观与微观形貌,及其波长依赖发光;图e,f,g则为压力诱导下薄膜的形成,其宏观性状与非波长依赖发光光谱


  进一步地结构分析表明,OL离子排列形成双分子层,而PLL通过静电组装在OL形成的双层界面上方折叠排列,这同时导致了富电子(O和N原子)的阵列排布。通过透射电子显微镜可以看到清晰的间隔为0.355 nm的条纹结构。

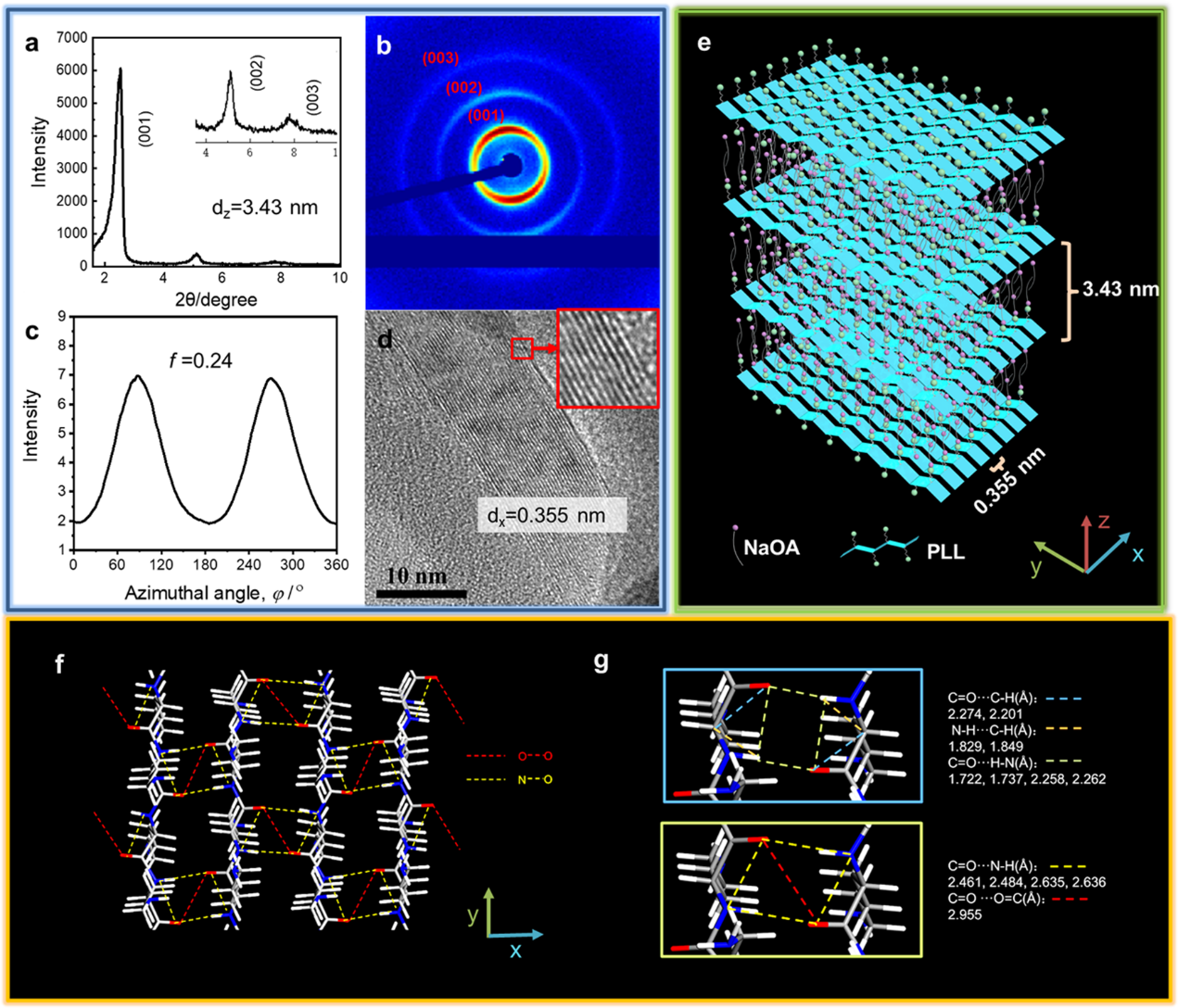

PLL-OL薄膜的结构表征


  规则排布的富电子一方面是簇生色团,另一方面也构成了氨基分子的手性。经过规则的排布,手性组装放大形成了二维的超分子手性,簇生色团规则排列在超分子手性空间中,得到了显著的圆偏振荧光发射。由于组装的规则程度受湿度影响,因而圆偏振荧光具有明显的湿度响应性。

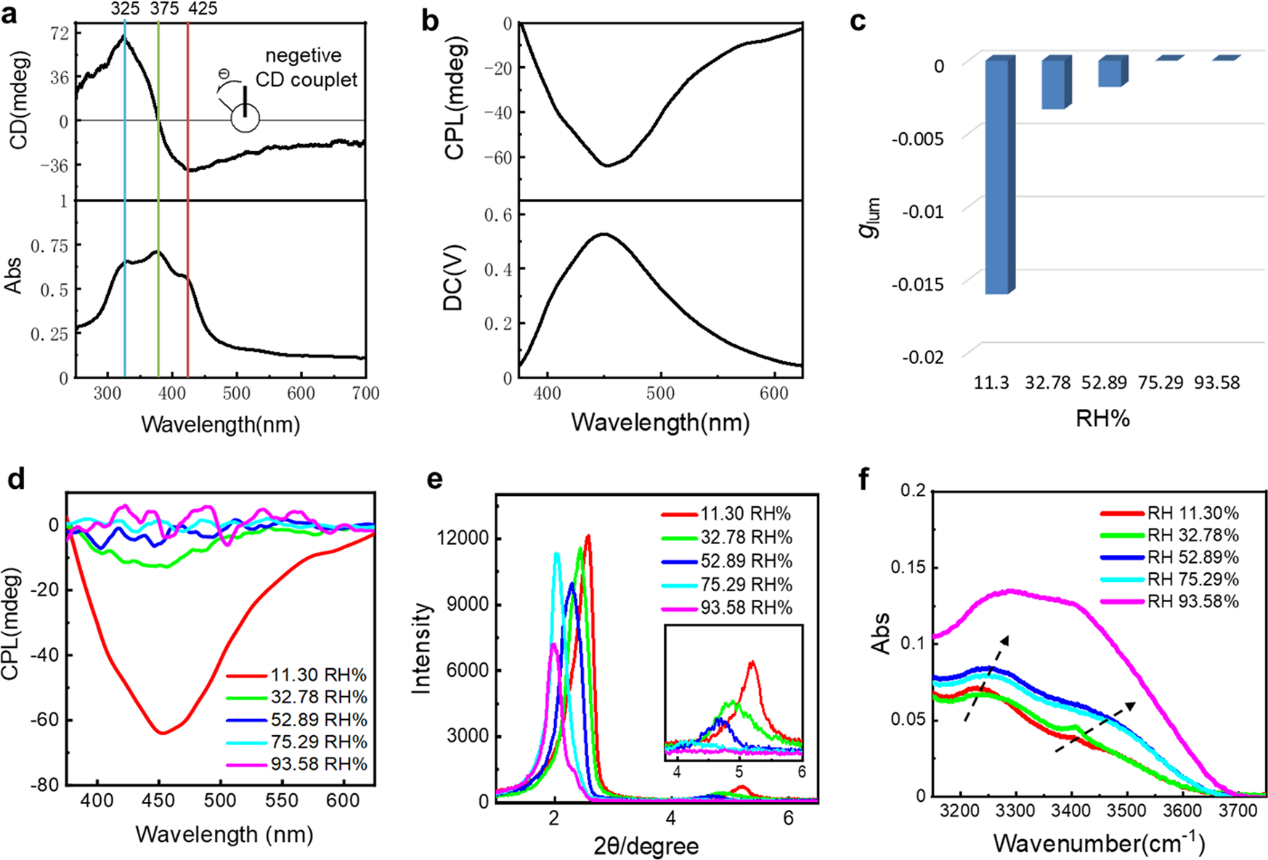

PLL-OL薄膜的湿度响应圆偏振荧光


  进一步往薄膜中掺杂荧光素钠(FS),掺杂后,通过F?rster共振能量转移 (FRET),基于CTE的蓝色CPL发射同样传递给了FS,发射出明亮的黄色CPL荧光,这意味着多色CPL发光成为可能。


F?rster共振能量转移 (FRET)实现颜色可调的CPL发射


  研究者设想当前的工作将开启 CTE 研究的新范式,使通过经济途径产生环境友好的 CPL 成为可能。


  该成果发表在Nature Communication(Nat. Commun. 2021, 12, 5496)上,更多相关背景可参考该团队发表在Materials Chemistry Frontiers(Mater. Chem. Front., 2021,5, 6693-6717)的综述文章。论文的第一作者为北京大学化学学院博士生廖培龙,通讯作者为阎云教授,共同通讯作者为香港中文大学唐本忠院士。北京大学黄建滨教授对工作进行了指导。


  论文链接:

  https://www.nature.com/articles/s41467-021-25789-9

  https://pubs.rsc.org/en/content/articlelanding/2021/QM/D1QM00808K

版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
】【打印】【关闭

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
