近年来水体污染问题日益严重,吸附法是一种较为常用的水处理方法,吸附法的关键在于吸附剂的开发,目前常用的高效吸附剂多呈粉末状,存在易团聚、难回收等问题。水凝胶是由具有亲水基团的聚合物通过交联形成的三维网络结构的功能材料,具有广泛可调的理化性能,近年来在水处理领域表现出极大潜力。然而,传统的水凝胶缺乏较强的吸附性能、机械强度和较高的重复利用率,限制了其大规模实际应用。将纳米粒子引入水凝胶可以提高水凝胶的吸附量同时增强其力学性能,但是其吸附速率不能得到改善。在水凝胶内部构建多孔结构可以有效地提高水凝胶的溶胀率和溶胀速率,但是会不可避免地牺牲其力学性能。尽管目前力学性能好的多孔水凝胶已有所报道,但通常制备过程复杂且未曾在水处理领域得到应用。
鉴于此,南方科技大学杨灿辉课题组提出了用于水体修复的水凝胶的设计思路,即水凝胶应具有强韧的力学性能、同时包含多孔结构以及纳米吸附剂。其中,强韧的力学性能保证了材料整体的稳定性及可重复回收;多孔结构特别是连续多孔提供了快速的吸附动力学;纳米添加剂则提供充足的吸附位点以保证吸附量(图1)。这一设计思路具有广泛的适用性。相关工作于近期以“Tough porous nanocomposite hydrogel for water treatment”为题发表在环境领域知名期刊《Journal of Hazardous Materials》上。
图1 用于水体修复的强韧多孔纳米复合水凝胶的设计原理图
作为示例,研究人员选用了聚丙烯酰胺水凝胶作为骨架,生物炭作为纳米添加剂,通过机械搅拌产生气泡,利用十二烷基磺酸钠作为稳泡剂和海藻酸钠高分子链作为增稠剂来稳定气泡,制备了强韧多孔纳米复合水凝胶,用于亚甲基蓝的吸附。力学测试表明,所制备的材料的拉伸率可达5.9,最大拉伸强度为128 Kpa,断裂能为452.01 J/m2,最大压缩强度可达27 MPa,满足了水凝胶在水处理应用中所需的力学要求。

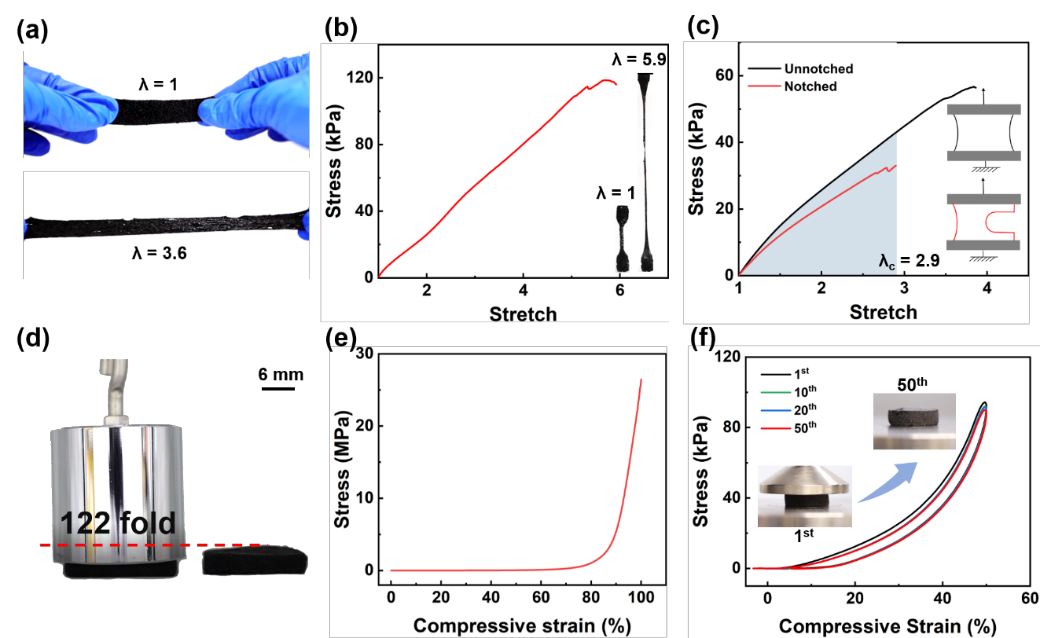

图2 力学性能表征
SEM和BET分析表明,多孔生物炭水凝胶具有相互联通的孔结构,比表面积和孔体积相对于原始丙烯酰胺凝胶分别增加了441%和279%。

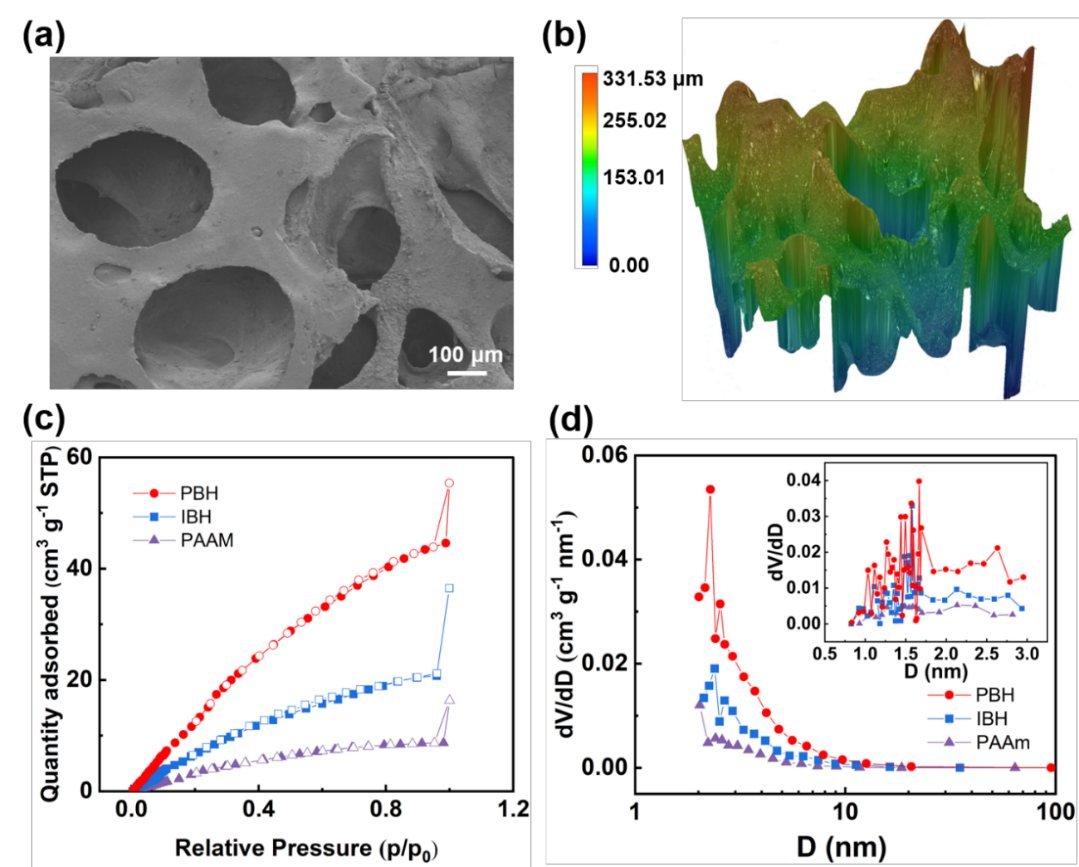

图3 孔结构表征
之后,研究人员以亚甲基蓝为模型污染物,研究了水凝胶的吸附动力学和等温线行为,探究了其吸附机理。与原始水凝胶相比,多孔生物炭水凝胶的吸附容量和速率得到明显提高。

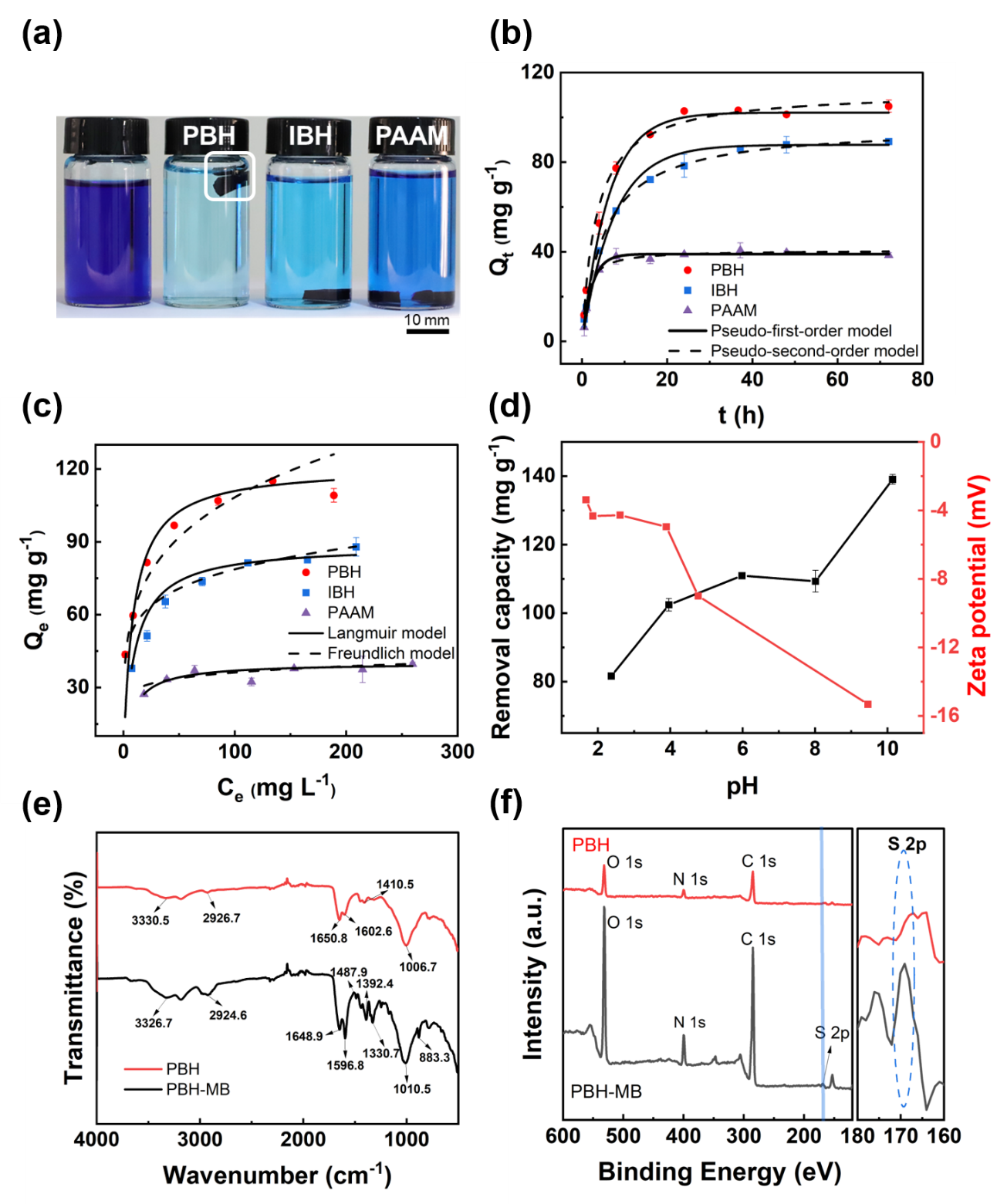

图4 吸附性能和机理分析
同时所制备的强韧多孔生物炭水凝胶也具有优异的循环再生能力。在五次循环后仍能保持优异的力学性能。

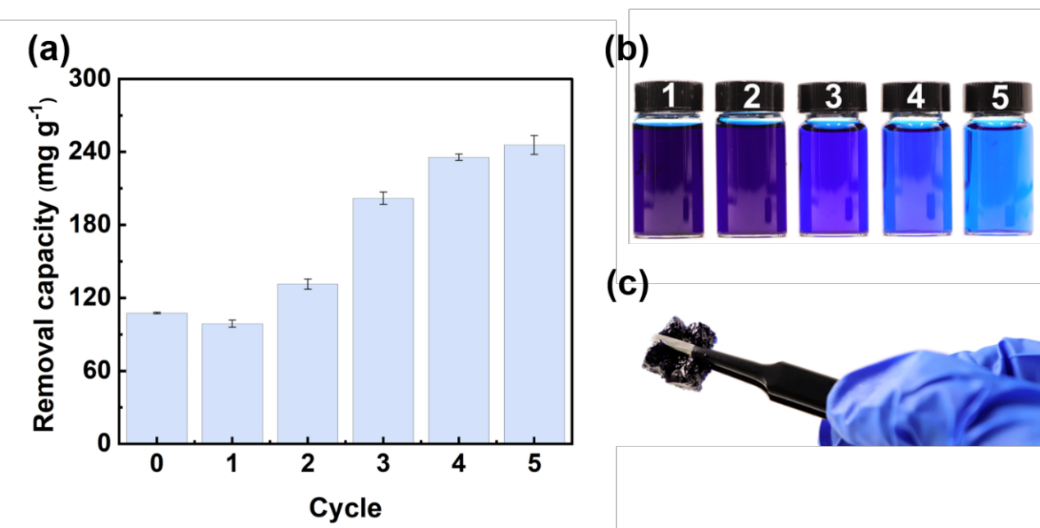

图5 循环再生能力分析
此外,考虑到吸附剂本身可能带来的二次污染问题,研究人员进一步测试了水凝胶的细胞毒性。实验结果表明,该水凝胶具有良好的生物相容性。
图6 细胞毒性测试
更多详细信息请参考原文及支撑材料。
论文第一作者是南方科技大学力学与航空航天工程系科研助理吴直颖,现为香港城市大学博士研究生;合作作者包括南方科技大学力学与航空航天工程系博士研究生张平、硕士研究生李啸天和何耘丰,以及清华大学深圳国际研究生院博士研究生张海辉和秦培武助理教授,通讯作者是南方科技大学力学与航空航天工程系杨灿辉助理教授。
论文信息与链接
Zhiying Wu, Ping Zhang, Haihui Zhang, Xiaotian Li, Yunfeng He, Peiwu Qin, Canhui Yang*, Tough porous nanocomposite hydrogel for water treatment, Journal of Hazardous Materials, 2021.
DOI: https://doi.org/10.1016/j.jhazmat.2021.126754
论文链接:https://www.sciencedirect.com/science/article/abs/pii/S0304389421017192
南方科技大学软体力学实验室长期招收推免直博生,硕、博士研究生,研究助理和博士后等;研究方向包括软材料力学,离电材料与器件,新型软材料设计与加工,3D打印等。欢迎对相关研究方向感兴趣的同学/博士/学者邮件联系:yangch@sustech.edu.cn。请在邮件中做必要的自我介绍。
- 四川大学熊锐/中山大学吴嘉宁 Adv. Mater.:梯度手性结构构筑仿生多功能水凝胶 2024-11-06
- 西安交大和玲/潘爱钊课题组 ACS AMI:用于古象牙文物临时加固和保护的钙基矿化水凝胶材料 2024-11-06
- 安徽理工大学张晓勇课题组 ACS AMI:PNIPAM基水凝胶的抗脱水和稳定的力学性能用于体温监测传感器 2024-11-05
- 中山大学付俊教授团队 Adv. Mater.:基于Hofmeister效应的强韧、不溶胀两性离子水凝胶传感器用于水下传感 2024-10-12
- 中山大学付俊教授团队《Adv. Funct. Mater.》:透气、抗失水的超强韧有机水凝胶薄膜应变传感器 2024-09-07
- 华南理工张安强教授团队 CEJ:基于相分离形成软硬异质结构和阳离子-π相互作用的机械强韧性防水离子凝胶实现水下粘附和传感 2024-08-29
- 不列颠哥伦比亚大学姜锋教授、Peyman Servati教授《Nano Letters》:壳聚糖改性纤维素多孔结构用于可回收、高灵敏湿度驱动器及自动冷却纺织品 2024-11-01
