德克萨斯A&M大学(Texas A&M University,简称TAMU)的研究团队研发出一种提高3D打印热塑性部件强度的新方法。通过用多壁碳纳米管(MWCNT)涂覆线材,然后将其暴露于微波炉中,该团队发现它能够将3D打印部件的强度提升至原来的275%。
随着3D打印变得更易于访问和其多功能性,越来越受到个人或者商家的青睐。但是,不得不承认,在3D打印技术上仍然存在一些无法攻克的挑战。例如,FDM 3D打印,其使用加热的喷嘴来挤出熔融的塑料层,并且越来越多地被用于制造热塑性组分,但其往往不能产生韧性好,熔合度高的部件。因为打印对象层仅“弱焊接在一起”,从而难以达到功能应用需要的强度部件要求。
德克萨斯A&M项目首席研究员Micah Green解释说:“3D打印热塑性塑料零件在垂直方向通常非常弱,因为每个连续层不会焊接到下面层。简单的加热不能解决这个问题,但是通过在微波照射下加热的多壁碳纳米管(MWCNT)涂覆3D打印线材,我们可以在每个焊缝处局部加热样品从而产生高强度材料”。
研究团队发现,通过用MWCNT填充的聚合物膜涂覆线材,打印所需的物体,然后将所述物体暴露于微波,可以创造出更强的部分。在他们的实验中,研究人员表示,他们能够将纳米管定位在“每个线材迹线之间的界面”,这使得当选择性地暴露于微波加热时,聚合物能够与热塑性材料缠结。

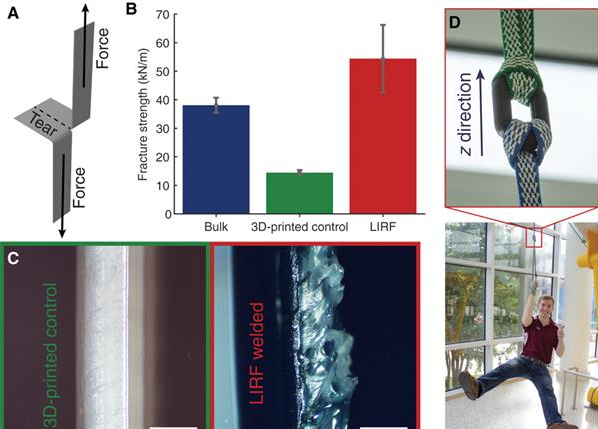

被称为“局部诱发射频(LIRF)焊接”的技术甚至被证明可将3D打印热塑性部件的焊接断裂强度提高至275%。这无疑是不可思议的。
德克萨斯A&M团队与Essential Materials和TriFusion LLC的科学家合作开发新技术,其中包括使用浴涂工艺涂覆具有薄层MWCNT“油墨”的工程级PLA线材,以在氯仿中超声处理MWCNT和聚合物混合物。
“能够以更高的焊接强度打印材料,为3D打印塑性塑料开辟了广泛的新应用领域”,Micah Green阐述道: “3D打印焊接强度的增加意味着聚合物线材上的MWCNT涂层通过LIRF加热,可用于制造具有接近常规制造工艺所制造的结构件”。
该研究最近发表在《Science Advances 》期刊上,标题为“Welding of 3D-printed carbon nanotube–polymer composites by locally induced microwave heating”。
- 南工大材料学院:低渗流阈值PVDF/MWCNT复合材料的导电、流变及机械性能研究 2024-04-24
- 华南理工大学孙大文院士团队 CEJ:双重生物激励的柔性光热共晶凝胶用于被动式界面抗冻 2024-04-16
- 上海工程技术大学宋仕强团队 JMCA:糖塑法辅助制备的具有优异触觉感知功能的中空PDMS可穿戴织物 2024-03-13
- 福建物构所官轮辉研究员团队 ACS Nano:基于可控微相分离策略的多功能固-液两相3D打印水凝胶(TP-3DPgel)墨水 2024-11-02
- 中国科学院大学杨晗课题组诚聘博士后、副研究员 - 化学、高分子、功能材料、纳米材料等 2024-10-15
- 英属哥伦比亚大学姜锋团队《ACS Nano》:创新水性聚氨酯油墨3D打印 - 实现高性能弹性体的制备新路径 2024-10-10
