地球上存在着一类喜欢生活在高盐环境中的微生物，极端的生活环境使这类嗜盐微生物进化出了特殊的生存能力。对嗜盐微生物的研究不仅为探索生命的极限适应机制提供了重要启示，同时也为其特殊功能和代谢产物的利用提供了可能。中国科学院微生物研究所向华研究组一方面从事极端嗜盐古菌遗传机制（如基因组复制和CRISPR功能）的基础研究，另一方面长期开展嗜盐微生物合成生物可降解塑料的应用基础研究。通过10余年的系统工作，该团队已从基因组层面系统阐明了以地中海富盐菌为代表的嗜盐古菌参与生物可降解塑料PHBHV合成与降解的关键酶、关键途径和相关调控因子，并利用代谢工程提高了PHBHV的产量。近两年，向华团队以此为基础，在利用嗜盐古菌合成高附加值生物医学材料基础研究方面又取得了系列新的进展。

  地中海富盐菌可利用多种廉价碳源高效合成3HV单体比例恒定(~10 mol%)的PHBHV，并可采用水提法方便地提取，因此具有重要的工业开发潜力。针对该菌合成PHBHV种类较单一的问题，向华团队以该菌为细胞工厂，通过发酵工程技术合成了具有不同单体聚合方式的系列R-PHBHV和O-PHBHV。聚合物的3HV单体含量由10 mol%提高到了60 mol%，丰富了嗜盐菌PHBHV的材料性能，如材料的断裂伸长率由5%提高到了508%。有趣的是，O-PHBHV同时含有无规共聚物片段和嵌段共聚物片段，膜表面具有规则的微米级孔洞，表现出了优良的凝血性能，可以作为潜在的创伤修复材料，相关工作前期已发表在Biomacromolecules, 2015,16:578-588上。

  为了进一步推动嗜盐微生物合成的PHBHV在再生医学领域的高附加值应用，该团队对材料在模拟体液（含有脂肪酶的PBS）和兔子体内的降解性能以及生物相容性进行了系统研究。与PLA（FDA批准的生物医用高分子材料）以及细菌来源的Reu-PHB和Reu-PHBHV相比，嗜盐微生物来源的PHBHV更有利于成纤维细胞和成骨细胞的贴附和增殖，表现出了更好的细胞相容性。嗜盐微生物合成的PHBHV在兔子皮下的降解速度要比在模拟体液中的降解速度快，且不同材料表现出不同的降解速度。其中，膜表面具有微米孔洞的O-PHBHV降解得最快，这是首个被报道降解速度快于PLA的PHA材料。同时发现，当植入兔子皮下，与细菌材料和PLA相比嗜盐古菌PHBHV仅仅引起了轻微的炎症反应。因此，嗜盐微生物合成的PHBHV具有多样化的降解速度和良好的生物相容性，暗示这类材料将在不同的生物医药领域具有广阔的应用前景。相关工作最近发表在生物材料期刊Biomaterials, 2017,139:172-186上。

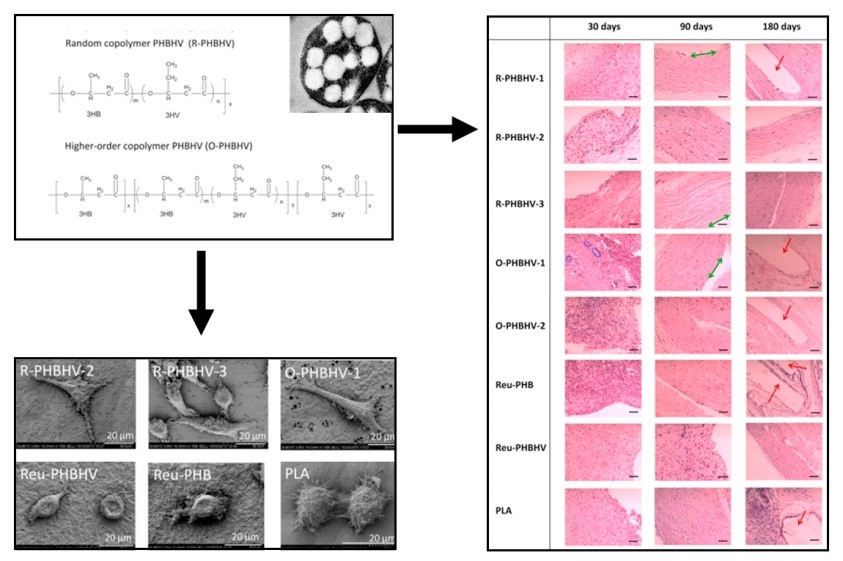

嗜盐古菌合成多样性生物医学材料PHBHV及其良好的生物相容性(Biomaterials,2017,139:172-186)

  上述最新进展为进一步开发极端微生物资源、合成高附加值生物医用材料开拓了新的方向，也将提升嗜盐微生物PHBHV在疤痕愈合、软骨修复、神经修复等多个领域中的医用价值。向华团队青年学术骨干韩静（副研究员，中科院青促会2015年度会员）是上述两篇论文的第一作者，向华为通讯作者。相关研究得到了国家自然科学基金（重点项目和面上项目）及中科院青年创新促进会的资助。

  论文链接：http://www.sciencedirect.com/science/article/pii/S0142961217303988
