可拉伸有机发光二极管（OLED）是未来可穿戴显示器和生物集成光电器件的核心部件。然而，发光材料始终面临“高发光效率”与“高机械拉伸性”难以兼得的困境。特别是第三代热激活延迟荧光（TADF）聚合物，虽然理论内量子效率可达100%，但在薄膜态下因发光单元紧密堆积引发三线态激子浓度淬灭，效率大幅下降；同时刚性共轭主链也限制了其拉伸能力。

  芝加哥大学王思泓教授团队、苏州大学刘伟教授团队在《Nature Communications》上发表最新研究，提出了一种极为简单却普适的策略：将商品化小分子增塑剂DOP（邻苯二甲酸二辛酯） 作为“分子间隔物”引入TADF聚合物中。这一物理共混方法同时解决了效率低和拉伸性差两大难题，实现了光致发光量子产率（PLQY）接近100%，薄膜拉伸应变超过110%，并且该策略在五种不同结构的TADF聚合物中均表现出显著的普适性。

  2026年5月22日，相关工作以“Approaching-unity PLQY and high stretchability in polymer emitters via molecular spacers”为题发表在《Nature Communications》上（Nat. Commun. (2026)）。文章第一作者是Glingna Wang，芝加哥大学王思泓课题组本科生。刘伟，芝加哥大学王思泓课题组博士后为该论文共同第一作者。

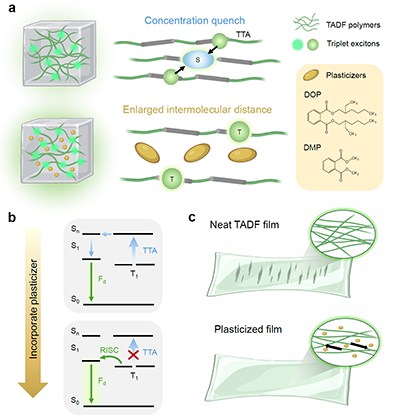

图1. 采用小分子增塑剂的策略，以同时提升TADF聚合物薄膜的机械拉伸性能和发光效率。

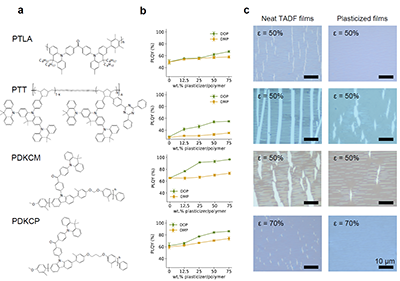

图2. 增塑剂效应在不同TADF聚合物中提升亮度性能和拉伸性的普适性。

  原文链接：https://www.nature.com/articles/s41467-026-73223-9

招聘信息

  论文共同第一作者兼通讯作者刘伟现已加入苏州大学功能纳米与软物质研究院，课题组PI，主要从事生物、环境友好型光电材料与器件的研究。

  课题组主页：https://nano.suda.edu.cn/liuw/。

  课题组常年招收博士后，待遇丰厚，欢迎优秀博士加入，有意者请联系邮箱：wei6@suda.edu.cn
