北京林业大学彭锋教授团队 Nat. Sustain.: 木聚糖类半纤维素利用新途径
2025-06-06 来源:高分子科技
胶黏剂在工业生产和日常生活中无处不在。然而,传统化石原料制备的胶黏剂在生产和应用过程中会对健康和环境造成显著危害。因此,开发基于可再生资源(如纤维素、木质素、淀粉和半纤维素等)的无毒高性能胶黏剂具有重要价值,但仍面临技术挑战。
北京林业大学材料学院彭锋教授团队以工业副产物—木聚糖为原料,成功研制出一种性能优异的生物质基热熔胶(XA)。在最佳条件下,其剪切拉伸强度(木材)可达30 MPa,不仅优于传统环氧树脂,更远高于商用EVA热熔胶。木聚糖热熔胶还展现出优异的可重复使用性,经十次循环使用后仍能保持100%以上的初始粘接强度。此研究为设计高性能、可重复使用的生物基胶黏剂提供了新思路,对半纤维素高值转化具有重要意义。

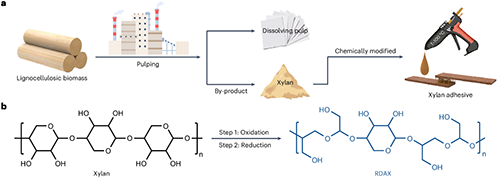

图1. 木聚糖胶黏剂的制备

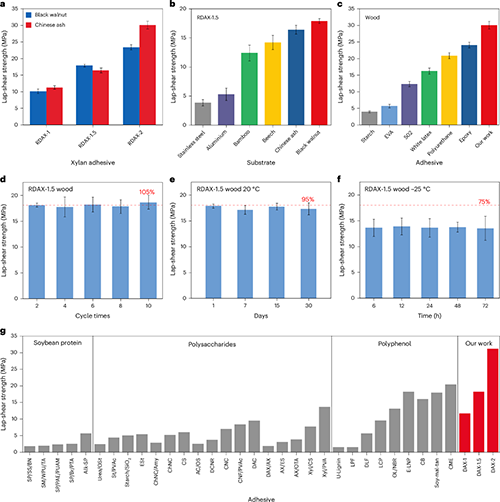

图2. 木聚糖胶黏剂的胶合性能
上述成果以“Bio-based hot-melt adhesive from xylan”为题发表在《Nature Sustainability》。北京林业大学材料学院2022级博士研究生吕子文为论文第一作者,青年教师饶俊和彭锋教授为共同通讯作者,北京林业大学为唯一通讯单位。以上研究工作得到了国家杰出青年科学基金(32225034)、中国博士后科学基金会博士后基金项目(GZB20230062)、国家自然科学基金(22278036)和教育部111计划(BP0820033)的大力支持。此外,特别感谢北京林业大学林木资源高值化利用创新平台的支持。
论文链接:https://www.nature.com/articles/s41893-025-01579-9
版权与免责声明:本网页的内容由中国聚合物网收集互联网上发布的信息整理获得。目的在于传递信息及分享,并不意味着赞同其观点或证实其真实性,也不构成其他建议。仅提供交流平台,不为其版权负责。如涉及侵权,请联系我们及时修改或删除。邮箱:info@polymer.cn。未经本网同意不得全文转载、摘编或利用其它方式使用上述作品。
(责任编辑:xu)
相关新闻
- 北林彭锋教授团队 Adv. Funct. Mater.:光合作用启发的木聚糖基可降解复合树脂材料 2025-05-16
- 华南理工彭新文教授课题组 Adv. Funct. Mater.:以纳米纤维素复合材料制作3D打印浆料并垂直打印高分辨率微型结构 2024-01-17
- 北京林业大学彭锋教授团队 JACS: 限域调制簇聚诱导发光策略构建木聚糖基时间依赖性变色室温磷光碳化聚合物点 2023-12-12
- 华南理工大学彭新文教授课题组 AM:半纤维素利用 - 3D打印制备半纤维素基锌负极支架提升锌离子电池性能 2023-04-09
- 北林彭锋教授课题组《Prog. Polym. Sci.》综述:半纤维素的结构、化学改性及应用 2023-03-29
- 北林彭锋教授课题组《Cell Rep. Phys. Sci.》:半纤维素超长室温磷光 2022-08-23
- 北京林业大学李建章教授团队《ACS Nano》:受植物细胞启发的水性木材胶黏剂胶接强度和保水性能解耦 2025-04-17
