超粒子（Supraparticle）是指以一种或多种纳米粒子作为构筑基元，通过自组装得到具有多样化形貌、尺寸和结构的聚集体结构。超粒子不仅维持了纳米粒子构筑基元的基本性质，同时自组装过程使得其具有更大的比表面积和孔隙率等特点，在催化、传递、光学和传感领域展现出广泛的应用潜力和显著优势。在众多超粒子制备方法中，利用在超疏液表面上呈球形形貌的液滴为限域模板，通过简单的蒸发过程即可驱动内部粒子组装而形成超粒子；为超粒子构筑提供了绿色、便捷的构筑策略。通过调控粒子间相互作用、粒子组成和外场等因素可对超粒子形貌及结构进行调节，进而制备得到具有甜甜圈形、船形、锥形、桶形、以及双塔形等不同形貌的超粒子。目前关于超粒子组装方面的研究工作大都集中在探究超粒子的形成过程以及对超粒子形貌结构的调节等方面，针对超粒子结构稳定性问题的讨论相对较少。作为构筑基元组装结构，由于构筑基元之间作用力较弱，组装结构极易发生破裂，因此，迫切需要探索有效的构筑策略来提升超粒子组装体的稳定性，并增强其机械强度，这是当前超粒子研究领域亟待解决的重大挑战。
近日，大连理工大学化学学院刘文东副教授、陶胜洋教授等在ACS Nano上报道了利用超双疏表面上液滴蒸发构建水凝胶辅助的机械性能稳定超粒子的研究。研究团队利用在超双疏表面上蒸发的球形液滴为限域模板，通过水凝胶与表面带有亲水基团的纳米粒子间的相互作用将构筑基元融入到水凝胶网络当中，制备得到机械性能稳定的超粒子（图1）。水凝胶所富含的羧基和羟基基团可与基元粒子表面基团形成氢键，显著增强了基元纳米粒子间的相互作用，较之于纳米粒子自行组装而成的超粒子，水凝胶辅助稳定超粒子的机械稳定性提升达60倍（图2）。该构筑策略具备很好的普适性，通过改变构筑基元和凝胶骨架材料，可构筑得到机械性能稳定的一元、二元、三元超粒子材料，实现将不同功能在单一超粒子中的有效集成（图3）。利用该策略制备的载酶超粒子在级联反应中表现出优异的酶促反应能力（图4），进一步拓展了超粒子材料在复杂级联反应中应用，在葡萄糖检测及生物催化方面具有重要应用前景。

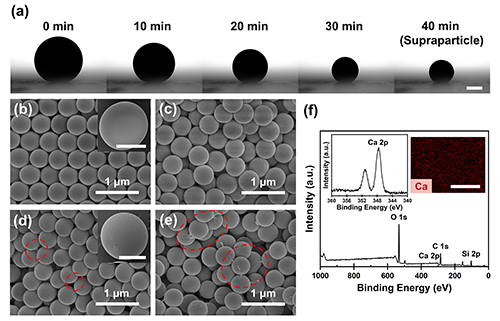

图1.液滴蒸发介导凝胶辅助稳定超粒子的构筑

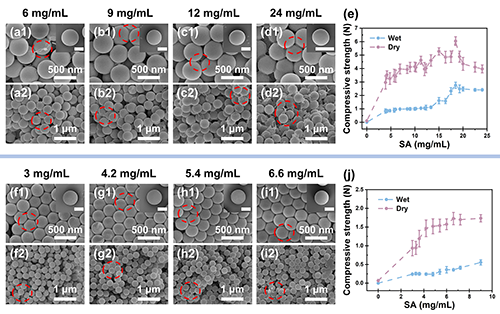

图2. 超粒子机械稳定性调控

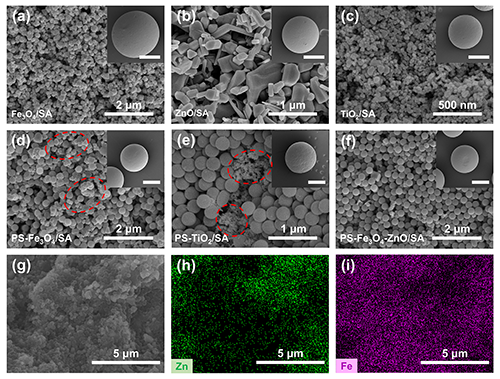

图3.一元、二元以及三元超粒子材料

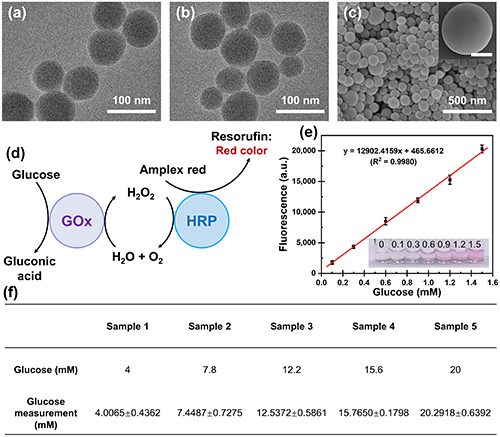

图4.载酶超粒子及级联反应
通讯作者信息：
陶胜洋 大连理工大学
陶胜洋，大连理工大学化学学院院长，教育部“长江学者奖励计划”青年学者，中国化工学会化学工程、微化工技术、能源化工智能制造等专业委员会委员、中国化学会胶体与界面化学专业委员会青委会副主任、辽宁省石油石化学会副理事长、中国化学会《化学通讯》编委。主要从事微流体、连续化反应、智能化学等化学化工与信息技术交叉的科学研究，在国际知名期刊发表学术论文100多篇，主编、参编各类教材与学术著作七部，主持国家自然科学基金、国家重点领域项目课题等科研项目20余项。
课题组主页: https://faculty.dlut.edu.cn/taosy/zh_CN/index.htm
刘文东 大连理工大学
刘文东，大连理工大学副教授。先后师从吉林大学杨柏教授，德国马克斯-普朗克聚合物研究所Hans-Jürgen Butt教授，主要研究方向为界面结构介导的可控粘附与组装。迄今在ACS Nano，Adv. Mater.，Adv. Funct. Mater., Nano Res.等学术期刊共发表论文40余篇，参与撰写英文专著4章节，主持各类科研项目4项；同时，受邀为ACS Nano，Adv. Funct. Mater., Adv. Sci., J. Colloid Interface Sci., ACS Appl. Nano Mater., J. Phys. CHem., Adv. Optical Mater., Adv. Mater. Interfaces等期刊审稿。
课题组主页: https://www.x-mol.com/groups/wendong-liu
原文链接：https://pubs.acs.org/doi/10.1021/acsnano.4c15025
- 上海科技大学陈刚教授课题组揭示了胶体液滴蒸发引导的动态结晶与相变过程 2019-11-13
- 宁波材料所张涛研究员团队 Small：金属铜表面原位构筑sp2碳共轭二维聚合物薄膜用于电化学海水提铀 2023-05-04
- 深圳大学陈光明教授和青岛科大王新副教授综述文章：纳米结构可控构筑聚合物及其复合热电材料 2019-01-08
- 同济大学路庆华教授、陆学民研究员团队提出聚合物薄膜中螺旋结构可控构筑及手性光学材料制备新方法 2018-09-27
