搜索:
陕科大马建中/吕斌/高党鸽 Small:基于PPy/NiCoAl-LDH改性棉织物-实现储能、电磁干扰屏蔽和光热转换的有效集成
2024-11-14  来源:高分子科技

  随着电子技术的飞速发展,传统纺织品在满足可穿戴电子产品的需求方面面临着挑战。集储能、电磁干扰屏蔽(EMI)和光热转换于一体的多功能纺织品有望缓解这一问题。棉织物由天然生物质材料—纤维素编织而成,凭借特殊的舒适性、柔韧性和耐用性在众多纺织品中脱颖而出,是研发储能材料、构建电磁屏蔽网络和实现光热转换路径的理想载体。然而,由于传统棉织物储存和转移电荷的能力较差,光热转化效率较低,限制了其进一步应用。


  近日,陕西科技大学马建中教授、吕斌教授高党鸽教授团队设计开发了一种集优异电气性能、先进热功能和卓越耐用性于一体的新型多功能棉织物(PPy/NiCoAl-LDH/Cotton)。该研究通过在棉纤维上引入镍钴铝-层状双金属氢氧化物(NiCoAl-LDH)纳米片阵列,进而原位聚合生长连续致密的聚吡咯(PPy)。PPy的氨基能够与NiCoAl-LDH及棉纤维中的羟基形成氢键,确保了功能材料不易从棉纤维上脱落,赋予棉织物优异的耐用性。同时,PPy和NiCoAl-LDH附着在棉纤维上形成独特的分层阵列结构,提高了活性位点的密度,增强了棉织物传输和储存电荷的能力,提高了光热转换效率,实现了电学性能和光热性能的协同提升。PPy/NiCoAl-LDH/Cotton表现出良好的电化学储能能力(在5mA cm?2电流密度下具有754.72 mFcm?2比电容;1,000次循环充放电后电容保持率达80.95%),将其组装成对称型超级电容器展现出高的功率密度(0.23 mW cm?2)和能量密度(20.83 μWh cm?2)。此外,PPy/NiCoAl-LDH/Cotton还具有优异的电磁屏蔽(38.83dB)和光热转换性能(70.2C,1000mW cm?2)。即使经过3,000次摩擦和2,0000次弯折后,该多功能棉织物仍然表现出良好的电容保持率(85.24%和74.67%)、电磁干扰屏蔽率(25 dB以上)和可见光区太阳吸收率(91.2%),在电化学储能、电磁干扰屏蔽和个人热管理方面具有广阔的应用前景。该工作以“Multifunctional Wearable Electronic Based on Fabric Modified by PPy/NiCoAl-LDH for Energy Storage, Electromagnetic Interference Shielding, and Photothermal Conversion”为题发表在国际著名期刊《Small》上(DOI: 10.1002/smll.202402510)。


图1 PPy/NiCoAl-LDH/Cotton的制备路线示意图


图2 (ZIF-67)4/Cotton, NiCoAl-LDH/Cotton和PPy/NiCoAl-LDH/Cotton的SEM、TEM、EDS照片


图3 PPy/NiCoAl-LDH/Cotton的结构表征和可穿戴性能

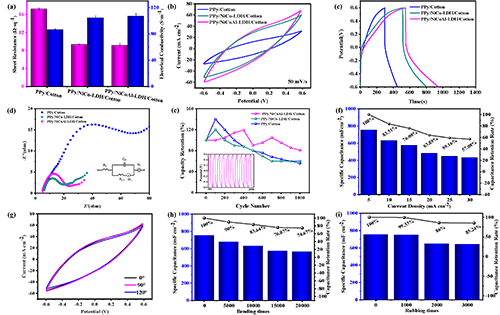

图4 PPy/NiCoAl-LDH/Cotton电极材料在三电极体系下的电化学性能

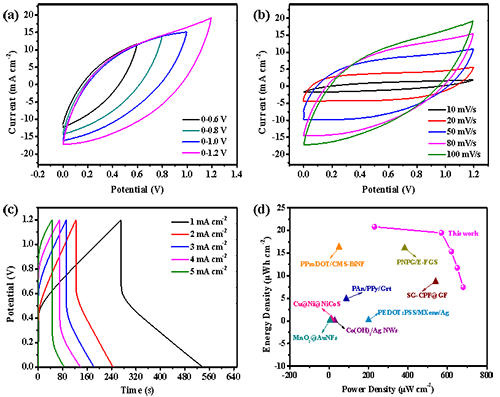

图5 PPy/NiCoAl-LDH/Cotton组装成对称型超级电容器的电化学性能

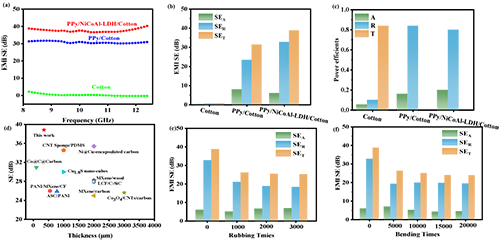

图6 PPy/NiCoAl-LDH/Cotton的电磁屏蔽性能


图7 PPy/NiCoAl-LDH/Cotton的光热转换性能


  该论文陕西科技大学为唯一署名单位,通讯作者为陕西科技大学轻工科学与工程学院(柔性电子学院)吕斌教授高党鸽教授。硕士研究生陈肯为学生第一作者。该项工作得到陕西省三秦人才专项支持计划科技创新领军人才、陕西省创新能力支持计划(2021TD-16)、陕西省自然科学基础研究计划重点项目(专项支持)(2023JC-XJ-12)的资助和支持。


  原文链接:https://doi.org/10.1002/smll.202402510

版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
】【打印】【关闭

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
