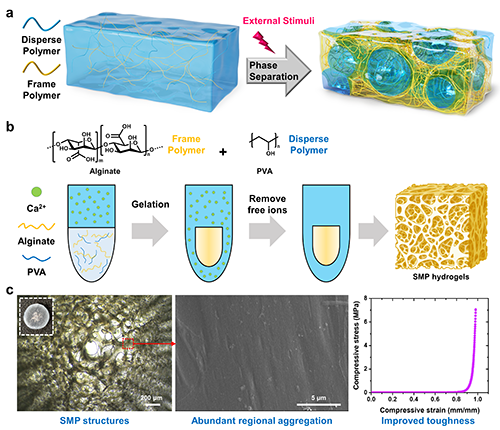

图1通过强化相分离策略制备SMP的示意图及基于海藻酸钠和聚乙烯醇共混体系制备得到的强韧SMP。

  超大孔水凝胶（SMP）以其高度仿生的结构和高渗透性的特质，近年来在生物医用领域备受瞩目。然而，大孔结构常致使材料整体力学性能下滑，这严重限制了大孔凝胶的进一步应用。因此，在获取大孔结构的同时维持高韧性，对于大孔凝胶材料而言无疑是一项重大挑战。

  近期，浙江大学相佳佳研究员、邵世群研究员以及刘欣研究员团队合作，提出一种增强相分离效应制备坚韧SMP的策略。该策略通过选取两种具有不同聚集趋势且相互混溶的聚合物（海藻酸钠和聚乙烯醇），在凝胶化过程中，这两种聚合物各自聚集且相互排斥，进而诱导高密度聚合物相的产生，成功在水凝胶内部塑造出更大的孔隙结构，同时显著增强了整体材料的韧性。与传统的制备方法（如冷冻凝胶化或模板法）相比，此方法无需耗时的冷冻处理或溶剂交换，极大地提高了制备效率。而相较于采用嵌段共聚物的传统相分离策略，本方法大幅提升了材料最终的孔径。所制备出的水凝胶，孔隙率高达85%以上，同时还拥有优异的机械性能，杨氏模量约为300 kPa，压缩破裂应变高达99%。同时，通过调控不同分子量的海藻酸和聚乙烯醇，能够灵活控制孔隙尺寸范围（50 μm至700 μm），增强了该水凝胶在不同应用场景中的适用性。

图5 SMP形成的可能机制及动态观察。

  这项工作通过创新的相分离策略，打破了传统高孔隙率水凝胶在力学性能方面的瓶颈，为同时兼顾高孔隙性和高机械性能的水凝胶提供了崭新思路，也为未来高效制备新型SMP提供了理论依据和实践参考。

  原文链接：https://onlinelibrary.wiley.com/doi/10.1002/adfm.202412412
