搜索:
天津大学张雷教授/杨静副教授《Nat. Commun.》:构建基于两性离子微凝胶的全新保存平台,用于长效保存血液样本中的稀有细胞
2023-08-17  来源:高分子科技

  基于循环肿瘤细胞(CTC)的液体活检技术,能够在高灵敏度(98%)与高特异性(99%)的情况下对多种癌症进行无创筛查、耐药检测、以及特异性肿瘤信息分析。然而,当前检测平台数量不足、检测需求却巨大,导致多数血液样本需要排队等待3-7天才能实施检测。然而,临床研究表明,一旦脱离体内环境5 h内全血样本中有60%的CTC将会进入凋亡程序,RNA和DNA等遗传物质出现显著性降解,72 h内CTC凋亡率将高达83%,造成活检结果出现巨大误差,导致检测失败。


  传统化学固定血样的方法虽然能够保留CTC表面多种肿瘤标志物信息,但仍会造成细胞内部RNA等肿瘤遗传信息物质的降解或断裂。常用的细胞超低温冻存法则由于高浓度细胞毒性冻存剂(甘油或DMSO等),复杂的冻存复苏操作,高概率的基因突变等问题而逐渐被临床检验所抛弃。当前,根据美国权威液体活检平台CellSearch报道,检测CTC的全血样本离体后,最多保存72小时。开发低体温(1℃~35℃)环境下,能够长期稳定全血样本、保存CTC活性,维持RNA/DNA等遗传物质稳定性,细胞表面肿瘤标志物完整性的全血保存体系具有重要的临床科学意义。


  在系统研究全血样本中CTC的三种损伤机理(失巢凋亡、ROS损伤、血小板聚集)后,天津大学化工学院张雷、杨静团队,与天津市肿瘤医院开展合作,在国际知名期刊Nat. Commun. (IF=16.6)发表了题为” Zwitterionic Microgel Preservation Platform for Circulating Tumor Cells in Whole Blood Specimen”的研究论文。天津大学化工学院的硕士研究生马一鸣和天津市肿瘤医院张军副主任医师为论文的共同第一作者,张雷教授杨静副教授为通讯作者。该研究得到了国家重点研发计划项目和国家自然科学基金面上项目的支持。


  该研究团队制备了一种全新的细胞损伤抑制两性离子微凝胶保存平台,即(1)3D凝胶网络模拟细胞外基质减少CTC失巢凋亡,(2)动态硼酸酯键清除ROS减少氧化损伤,(3)超亲水两性离子材料抗生物黏附、隔离血小板减少其活化与聚集,最终实现了癌症病人全血样本中CTC的长期高效保存,保存后,可通过磁分离快速回收血液样本细胞(图1)。


1 (a)全血样本中CTC的保存损伤基质(b)两种微凝胶构建的块状水凝胶CTC保存体系及其保存过程(c)CTC保存体系的保存机制


  作者构建了含有邻二醇和含有苯硼酸基团的两种两性离子微凝胶,它们通过硼酸酯键自组装成三维块状水凝胶体系,该体系表现出凝胶特性以及自愈合特性。由于硼酸酯键的存在,凝胶体系表现出良好的ROS清除效果,可以有效减少细胞体系中游离ROS进而减少ROS诱导的细胞凋亡。同时,该体系通过两性离子凝胶模拟细胞外基质,有效抑制了细胞的失巢凋亡。在低体温环境下该体系可以保存单一种类的CTC模型细胞长达8天(成活率>70%),4倍于商用全血保存液(CPDA)的细胞保存效率(图2)。


水凝胶体系的构建以及ROS清除,ECM模拟性能表征


  在全血保存中,该凝胶体系的两性离子材料超亲水性和抗黏附性可有效减少细胞黏附,降低细胞与材料相互作用,减少多种蛋白黏附,隔离血小板之间的作用,实现全血保存中血小板的活化抑制与聚集抑制效果。在血小板的低体温长期保存过程中,该凝胶体系中血小板数量无显著性降低,血小板活化率是商用保存液体系的50%,样品中未出现凝血现象(图3)


 3 水凝胶体系的血小板活化、聚集抑制性能表征


  随后,作者利用该凝胶体系建立的保存平台对20名癌症患者含有CTC的全血样本进行了长期低体温保存实验。实验结果证明,凝胶体系能够在3天内实现CTC的90%存活(2倍高于商用保存液体系),7天内大于70%的CTC存活,而商用保存液组在第5天时,血样中CTC存活率已经为0,图4,表1)。


表1 20名癌症患者全血样本的保存结果

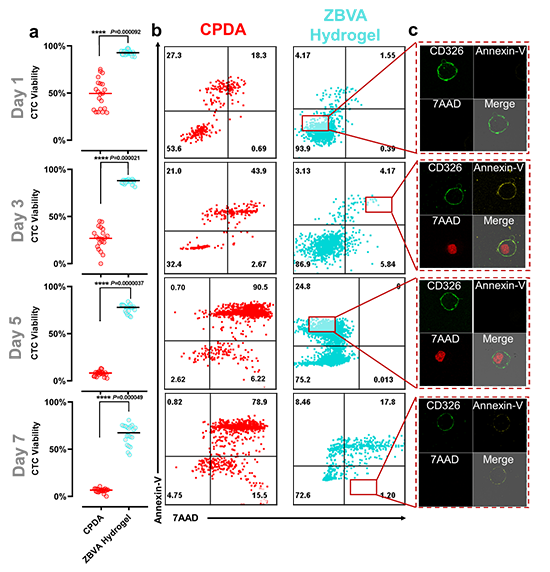

4 水凝胶体系对20名癌症患者的全血样本保存


  最后,作者对保存后的CTC进行了转录组分析。分析结果表明保存7天后,CTC的RNA完整性无显著性变化,肿瘤特异性基因无显著性变化,发生显著性变化的基因有且仅有5个,均为与肿瘤无相关性的抗氧化系统下调基因。而商用保存液中CTC的1243个显著性上调基因,包括参与的自身锚定行为基因以及抗氧化行为基因。由此可见,新型两性离子凝胶体系模拟ECM、清除ROS、抑制血小板活化的特性,可以有效减少CTC内的遗传物质损伤,防止肿瘤特异性基因表达发生显著性变化,为保存后样本的肿瘤信息学检测奠定了基础。


图5 低体温保存后CTC的转录组分析


  论文信息:Zwitterionic Microgel Preservation Platform for Circulating Tumor Cells in Whole Blood Specimen

  全文链接:https://doi.org/10.1038/s41467-023-40668-1


  通讯作者简介


  张雷,天津大学化工学院生物化工系教授、系主任、博士生导师,国家自然科学基金优秀青年基金获得者。主要研究方向包括生物化工与合成生物学、低温保护、功能材料、海洋涂料等。已在Nature Biotechnology, Nature Communications, JACS, Angew, Chemical Reviews, AIChE Journal, CES, Research, Engineering等期刊发表论文100多篇。


  杨静,天津大学化工学院生物化工系副教授、博士生导师。主持国家级重点项目、国家自然科学基金、天津市基金、教育部博士后基金等项目。主要研究方向为细胞保存、仿皮肤材料、合成生物学等。已在Nature Communications, Research, Advanced Functional Materials, Chemical Reviews, AIChE Journal等刊物发表第一作者/通讯作者SCI论文40余篇。

版权与免责声明:中国聚合物网原创文章。刊物或媒体如需转载,请联系邮箱:info@polymer.cn,并请注明出处。
(责任编辑:xu)
】【打印】【关闭

诚邀关注高分子科技

更多>>最新资讯
更多>>科教新闻
