聚氨酯弹性体是一类具有优异机械性能的高分子材料，其独特的软段结构提供了良好的弹性和柔韧性，而硬段结构则赋予了其高的强度和耐磨性。这种相分离结构使得性能各异的聚氨酯弹性体在汽车、医疗、电子和纺织等领域得到了广泛应用。然而，传统的聚氨酯弹性体加工方法，如注塑和浇注，通常需要较高的温度和压力，且模具制造复杂、成本高。而光固化3D打印技术(Vat Photopolymerization 3D Printing)具有快速成型、高精度和复杂结构制造能力，使之成为制造聚氨酯弹性体的理想方法。

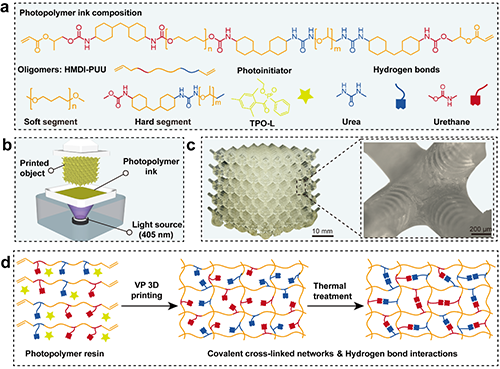

图1光敏预聚物的结构设计及成型原理

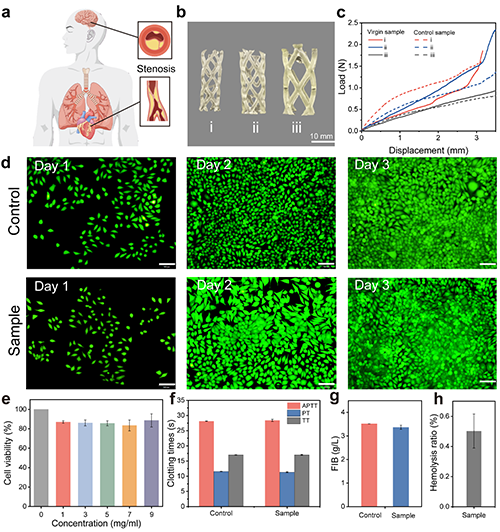

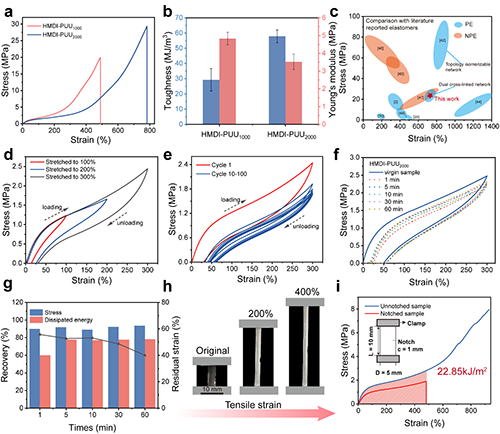

图3光固化3D打印聚氨酯支架的机械性能和生物相容性

  相关研究工作日前以“Multiple H-bonds Induced Mechanically Robust Vat Photopolymerization 3D Printing Poly(urethane-urea) Elastomers”为题发表在《Materials Horizons》(2024, https://doi.org/10.1039/D4MH01191K)上，在中国科学院兰州化学物理研究所进行联合培养的石河子大学博士研究生杨星星为论文第一作者，中国科学院兰州化学物理研究所刘德胜青年研究员、蒋盼博士（现于法国Institut Jacques Monod从事博士后研究）和王晓龙研究员为共同通讯作者。

  文章信息：

  Multiple H-bonds induced mechanically robust vat photopolymerization 3D printing poly(urethane-urea) elastomers, Xingxing Yang, Changcheng Bai, Bin Zhu, Jiayu Wu, Mingyang Wang, Yixian Wang, Tao Wu, Desheng Liu, Pan Jiang*and Xiaolong Wang*

  全文链接：https://doi.org/10.1039/D4MH01191K

研究团队简介：

王晓龙，中国科学院兰州化学物理研究所固体润滑国家重点实验室研究员，3D打印摩擦器件组组长，博士生导师。2007年博士毕业于兰州大学，2010-2011香港理工大学研究助理；2012-2013加拿大西安大略大学访问学者。山东省“泰山学者”特聘专家，石河子大学“绿洲学者”，“十四五”国家重点研发计划“增材制造与激光制造”重点专项首席科学家，中国机械工程学会增材制造分会委员，甘肃省材料学会理事，《摩擦学学报》等编委；曾获2021年IAAM Scientist Award，甘肃省专利奖一等奖1项（第一），甘肃省医学科技奖一等奖1项（第二），甘肃省科技进步奖二等奖1项（第七）。研究领域包括3D打印新材料及功能器件、仿生摩擦与润滑等，在Nat. Commun., Adv. Mater., Adv. Funct. Mater., Chem. Mater., Small等期刊发表论文150余篇、H因子45，主编英文专著1部，获授权中国发明专利20余件、美国专利2件。
