沸石咪唑酯骨架结构材料（ZIFs）是金属有机框架材料（MOFs）的一种，其配位键角（约145°）与沸石中的桥接键角相似。ZIFs 结合了沸石和 MOFs 的许多优良特性，如高比表面积以及优异的热稳定性和化学稳定性。然而，传统的 ZIFs 仅具备微孔（孔径 <2 nm），这一固有局限性限制了框架中的传质和活性位点的可达性，从而影响了其在气体存储、催化或涉及大分子的应用中的实用性。

  近日，加拿大英属哥伦比亚大学（UBC）Zachary Hudson教授联合英国剑桥大学David Fairen-Jimenez教授介绍了一种新的方法来制备介孔 ZIFs —“导向网状化学”（Directed Reticular Chemistry）。该方法使用两亲嵌段共聚物作为结构导向剂，将 ZIF 晶化限制在自组装的嵌段共聚物胶束的缝隙中，通过在400 oC下活化去除嵌段共聚物，生成了具有10–25 nm、墨水瓶状的介孔ZIFs。值得注意的是该方法利用醋酸防止 ZIF构筑单元的快速配位，避免在共组装过程中发生相分离。使用的三乙胺中和醋酸，并进一步使 2-甲基咪唑配体去质子化，以便与锌离子配位，形成ZIF晶体。

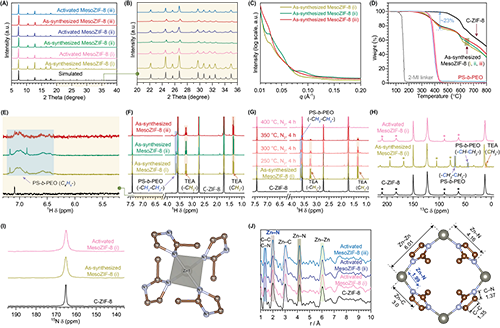

研究亮点

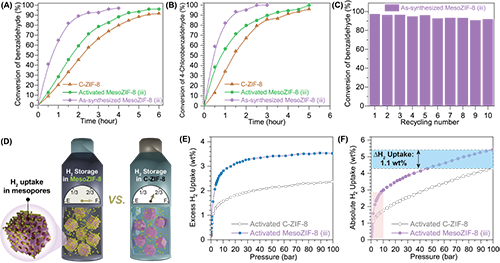

Figure 5. Conversions of benzaldehyde over MesoZIF-8 and H₂ storage performance of MesoZIF-8.

  原文链接： https://doi.org/10.1021/jacs.4c12385
