胃穿孔是胃酸分泌过多或胃部自我保护能力过强导致的腹部疾病之一,可诱发胃功能障碍及出血、梗阻、腹膜炎、感染性休克等多种并发症。因此,胃穿孔及其并发症给患者和医疗系统带来了多重负担。目前最常用的胃穿孔治疗策略包括手术和由聚合物制成的可生物降解缝合线缝合,而缝合带来闭合不完全、腹膜炎高风险和术后粘连等并发症也不容忽视。所以组织密封剂作为缝合线的替代品或辅助手段来修复胃穿孔引起了人们的广泛关注。
受贻贝启发,郭保林教授团队设计并开发了一种具有不对称结构的水凝胶密封剂,其具有即时湿粘性和抗溶胀行为,能够用于胃穿孔修复,并降低术后粘连及并发症的风险。该水凝胶基于聚丙烯酸(PAA)、明胶(GT)和邻苯二酚改性的超支化聚合物(HBPC)制成,其中聚丙烯酸(PAA)由PEGDA-600交联,明胶(GT)由超支化聚合物与邻苯二酚改性(HBPC)交联,进而通过一侧与阳离子聚合物络合而形成不对称结构。PAA和GT在水中形成的强物理相互作用增强了凝胶的机械强度。并且该水凝胶表现出良好的抗溶胀行为,规避了传统水凝胶因溶胀而产生的局限性。水凝胶中疏水组分诱导的水排出以及PAA的亲水性协同作用,增强了湿附着性。其PAA中羧基的pH响应质子化使水凝胶具有极强的耐酸性。体内实验结果显示,这种不对称胶粘水凝胶有助于胃穿孔的修复,并减少了术后组织粘连的风险,为用于胃部密封和修复的生物胶粘剂的开发提供了思路。
论文亮点
1.该文章通过表面改性成功制备了具有不对称结构、瞬间湿粘/抗溶胀行为的水凝胶密封剂,该不对称密封剂作为缝合的辅助剂促进了胃穿孔的愈合,并显著减少了术后组织的粘连。
图1. Janus水凝胶密封剂的设计示意图,该密封剂具有即时湿粘附和抗溶胀行为,用于胃穿孔修复。(a)HBPC制备中的Michael加成反应过程。(b)不对称结构粘附水凝胶的制备方案。(c)传统水凝胶在浸入水或极端酸性条件的液体中时具有明显的溶胀行为。(d)具有抗溶胀行为的Janus水凝胶密封剂。疏水性相分离赋予水凝胶抗溶胀行为。水凝胶浸泡在水中时,由于PAA和GT之间形成物理相互作用而表现出增强的机械强度。(e)可用于胃穿孔修复,具有即时湿粘附力的Janus水凝胶密封剂的示意图。排水和随后对残留水分的吸收使得其在湿组织上具有很强的粘附力。
图2. 水凝胶在去离子水中的溶胀行为和增强的拉伸强度。水凝胶在水中浸泡一定时间(n=3)后的图像(a)和溶胀率(b)。不同处理下水凝胶的应变-应力曲线(c)、断裂应力和应变(d)(n=6)。

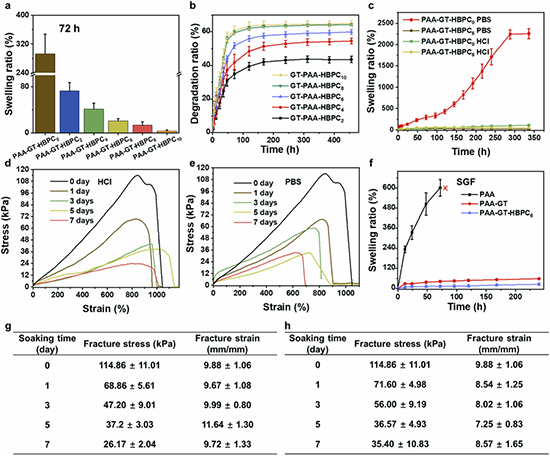

图3. 水凝胶的理化性质。(a)水凝胶在PBS中浸泡72小时后的溶胀率(n=3)。(b)PBS中水凝胶的降解率(n=3)。(c)样品在极端酸性条件和PBS(n=3)中的溶胀率。水凝胶浸泡在极端酸(d)和PBS(e)溶液中的应变-应力曲线。(f)样品在一定时间下SGF中的溶胀率(n=3)。用极端酸(g)和PBS(h)溶液处理的凝胶的断裂应力和应变(n=6)。
图4. 水凝胶的粘附能力。水凝胶在(a)猪皮肤组织、(b)皮下脂肪、(c)具有水合层的猪皮肤组织、(d)猪肌肉和(e)猪胃上的粘附强度(n=10)。(f)不同处理的水凝胶在猪皮肤和胃组织中的粘附强度(n=10)。(g)水凝胶在不同基材上的粘附展示。
图5. 水凝胶的流变特性。(a)水凝胶的角频率扫描曲线。(b)应变振幅扫描(左)和应变固定在水凝胶1%的时间扫描(右)。(c)水凝胶的流变自愈合能力,应变从1%到400%,持续5个循环。(d)水凝胶从4-60°C变化时的温度扫描曲线。(e)温度从25°C到37°C切换时水凝胶的交替应变时间扫描曲线。(f)水凝胶的原始、断裂、横截面、自支撑、愈合和拉伸状态的图像。(g)水凝胶在基材上随温度变化的粘附行为的展示。
图6. 水凝胶的不对称性质。(a)水凝胶在Cos(2 wt%)中浸泡一定时间后的应变-应力曲线。(b)水凝胶在Cos(2 wt%)中浸泡一定时间后的断裂应力和应变。24-24代表将水凝胶浸入Cos中24小时,然后再浸入水中24小时(n=6)。不对称处理的水凝胶表面(c)和横截面(d)的SEM图像。(e)180°剥离测试示意图。用Cos不对称处理的水凝胶在猪皮(f)和胃的血清肌肉层(g)上的界面强度(n=10)。
图7. Janus水凝胶贴片胃穿孔修复的评估。(a)密封胃穿孔策略的示意图和照片。用网膜和水凝胶治疗后第7、14和21天胃伤口的图像(b)和H&E染色(c)。红色星号表示松散的纤维组织,红色箭头表示组织上残留的水凝胶。
图8. 水凝胶作为胃穿孔修复密封剂的组织学评估。Masson的三色染色(a)和PCNA(深棕色细胞核)免疫组织化学染色(b)用于处理一定时间后收获的组织。对处理一定时间后收获组织的CD68(c)和CD31(d)进行免疫荧光染色。PCNA染色(e)、CD68染色(f)和CD31染色(g)的定量结果。红色星号表示松散的纤维组织,红色箭头表示组织上残留的水凝胶。
文章链接: https://www.sciencedirect.com/science/article/pii/S1748013223003547
郭保林课题组简介:https://gr.xjtu.edu.cn/web/baoling/home
- 苏州大学程丝教授课题组 Mater. Horiz.:受生物组织启发的高强度和抗溶胀纳米纤维水凝胶复合材料用于两栖运动传感 2024-09-06
- 湖南工业大学经鑫教授课题组 AFM:高韧性、抗溶胀各向异性导电水凝胶 2024-08-27
- 郑州大学上媛媛/张迎九团队 Adv. Sci.:用于可穿戴设备和水下测试的高强度、抗溶胀水凝胶 2024-08-22
- 安徽理工大学张晓勇课题组 ACS AMI:PNIPAM基水凝胶的抗脱水和稳定的力学性能用于体温监测传感器 2024-11-05
- 太原理工张虎林教授 Small:热电水凝胶用于机器学习辅助的自供电可穿戴材料识别 2024-11-04
- 福建物构所官轮辉研究员团队 ACS Nano:基于可控微相分离策略的多功能固-液两相3D打印水凝胶(TP-3DPgel)墨水 2024-11-02
- 麦吉尔大学李剑宇《Nat. Commun.》:新型固液混合微结构化的生物粘合剂治疗不可压迫大出血 2022-09-07
