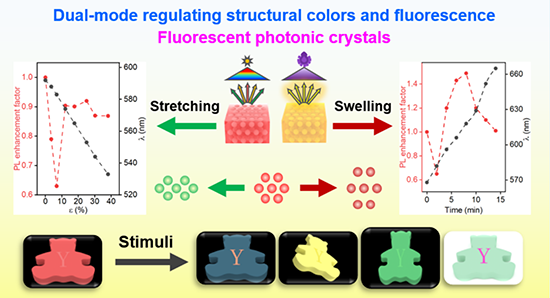

光子晶体（PCs）的光子带隙（PBGs）可以改变光的传播速度和光学态密度（DOS），因而是调控染料荧光的理想候选材料。目前所报道的荧光光子晶体（FPC）可分为三类。第一类是基于PC-荧光层（量子点、染料、上转换纳米颗粒和有机金属配合物）双层结构的FPC。当FPC的PBG和荧光波长重叠时，荧光得到显著增强。第二类是将荧光团封装在PC晶格中的FPC。当反射和荧光波长重叠时，荧光团的荧光被抑制。第三类是构建基于PC-荧光层-PC三层结构的FPC。这种结构特别适用于具有双波长发光特性荧光团。然而，传统FPC具有1）固定微纳结构，导致其难以动态调节荧光发射性质；2）染料在溶剂中易释放等问题，严重限制了其应用范围。因此，制备具有可动态调控荧光、在溶剂中无染料释放、荧光和结构色颜色明亮且稳定性好的FPCs仍是一项巨大的挑战。

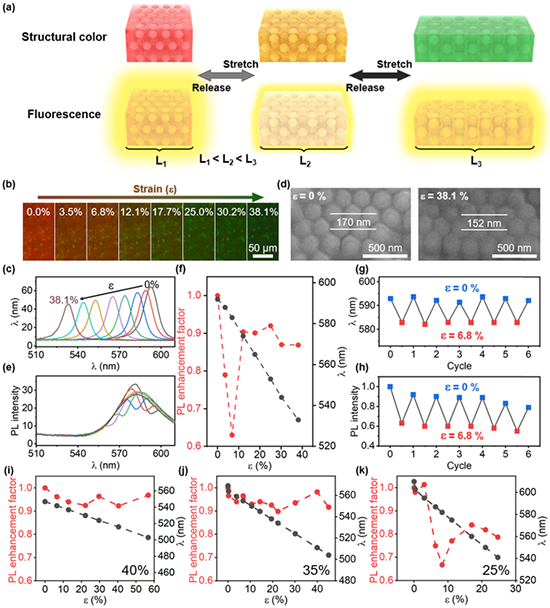

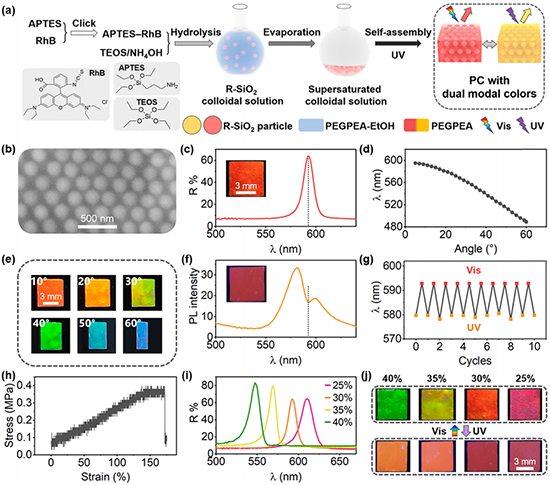

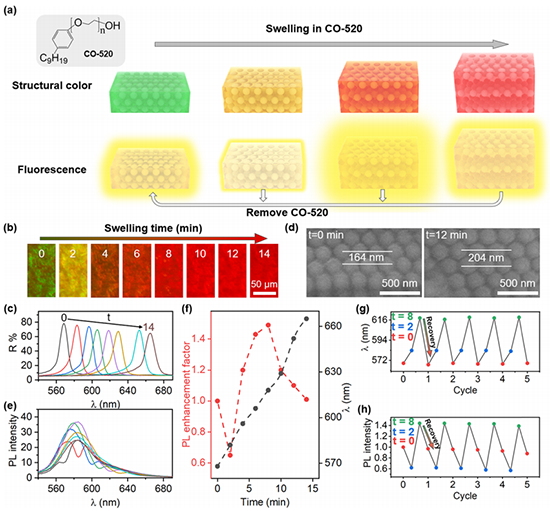

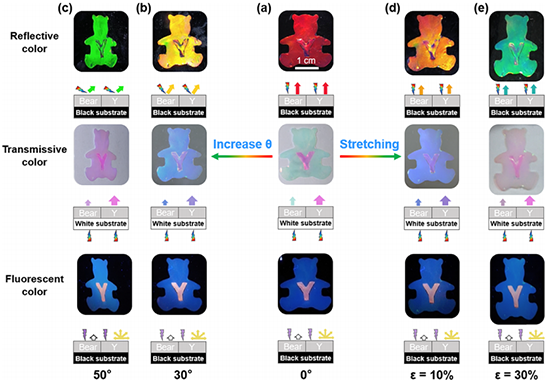

图5 防伪应用

  论文链接：https://doi.org/10.1021/acsami.3c15120

作者简介

杨东朋，博士。研究方向：胶体光子晶体可控组装及应用。以第一/通讯作者在J. Am. Chem. Soc., Adv. Funct. Mater., Adv. Sci., Adv. Colloid Interface Sci., Mater. Horiz., Chem. Eng. J., J. Colloid Interface Sci., Adv. Optical Mater., ACS Appl. Mater. Interface, J. Mater. Chem. C., Chem. Commun., Nanoscale, Langmuir, J Phys. Chem. C等国际学术期刊发表SCI论文40余篇，获得授权国家发明专利3项。成果多次被Nature, ACS, APS作为研究亮点，并被JMCC, PCCP, AMI, ACS Omega等期刊选为封面。

黄少铭 教授，博导，国家杰出青年基金获得者。1991年获南开大学博士学位。1991-1993 南京大学博士后，出站后留任南京大学副教授。1996-2005先后在英国Sussex大学、澳大利亚联邦科学与工业研究院(CSIRO) 和美国Duke大学从事研究。2005年3月回国任南京大学教授、博导。2005.9-2018.12任职温州大学，2019.02月起任职广东工业大学。担任广州市低维材料与储能器件重点实验室主任，校学术与学位委员会委员及分委员会主任。长期致力于低维材料及器件应用研究。在纳米结构碳材料及储能器件应用基础研究方面取得了一系列具有国际影响的成果。1999年以来已在国际学术刊物上发表400余篇论文, 包括Nat. Mater., Nat. Commun., JACS., Angew. Chem. Int. Ed., Adv. Mater., Phys. Rev. Lett.等，被引用近2万次, H指数70，入选科睿唯安全球高被引科学家。申请专利90多项。先后完成和承担包括科技部973和863项目、国家杰出青年基金、国家自然科学基金委国际合作研究重点项目、面上项目及省部级重点项目等十多项，获省部级奖3项。
