华科大吴豪等 AM:可调水凝胶生物电子用于诊断周围神经病变
2023-11-05  来源:高分子科技

  近日,国际权威期刊《Advanced Materials》上刊发华中科技大学吴豪等在柔性电子医工交叉领域的新成果,题为“Tunable Hydrogel Electronics for Diagnosis of Peripheral Neuropathy”(可调水凝胶生物电子用于诊断周围神经病变),华中科技大学在读博士生杨淦光为论文第一作者,吴豪研究员为通讯作者,附属协和医院刘玉田医生为共同通讯作者。



  周围神经病变作为最常见的神经系统疾病之一,由于致病因素多样,患者数量呈持续增长趋势。诊断为周围神经病变的患者往往会出现运动/感觉障碍,严重影响日常生活,长期的治疗和康复过程会给患者带来巨大的经济负担,因此,急需有效的早期诊断与及时干预来延缓病情的发展。目前,采集分析肌电图信号的幅值、传导速度和潜伏期被认为是评估神经损伤程度的有效方法。诊断过程中,由金属刺激电极施加脉冲电压引起的神经动作电位,并通过神经传导,最终由商用凝胶电极采集肌电图信号。然而由于受损神经的多样性(如:运动/感觉/混合神经),信号幅度范围从微伏到毫伏不等,且检测位置多样性(如:手指/脚踝/手腕),商用电极存在模量大,黏性低,可拉伸性差等缺陷,难以与皮肤共形贴附,极大地削弱了其刺激和采集性能,信号质量严重下降。此外,不同患者皮肤敏感性存在差异(如:多毛皮肤、幼儿皮肤和老年人松弛皮肤),商用凝胶电极通常表现出不可调节的粘附性,剥离过程中可能导致患者不适。因此,如何实现电极粘性可调,柔性可拉伸性优化以及进一步提高电极的刺激采集性能,采集高保真度肌电图信号,最终确保高精度周围神经病变诊断和良性剥离成为研究关键


  近日,华中科技大学吴豪/刘玉田开发了一种聚天冬氨酸修饰的多巴胺/乙基离子液体水凝胶(PDEH),具有快速可调的粘附性、增强的力学性能和导电性,以优化器件/皮肤界面。通过进一步嵌入银/液态金属(SLM)导电层,制备PDEH-SLM贴片,以实现周围神经病变精确诊断和良性剥离。通过采用一步电场处理诱导儿茶酚硼酸基团和静电键的断裂和重组,水凝胶实现了高速和大范围的粘性调控(猪皮基底:20秒,112倍;Pt基底:~0.1 s, 26倍)。同时,锌离子从锌阳极扩散与水凝胶网络形成金属配位键,拉伸性提高到1760%。为克服水凝胶的脱水和低导电性,离子液体被引入到水凝胶网络中,实现更高的电荷能力、更低的界面阻抗。考虑到由于皮肤拉伸变形导致柔性电极的电阻增加会降低信号质量,在水凝胶网络中嵌入SLM层来缓解这一问题。基于EGaIns与Ag薄片之间的锚定效应,在30%应变下,SLM层的电阻仅增加了~10%。通过表征刺激和记录性能,与商业电极相比,水凝胶贴片具有优越的电荷注入能力(CIC)、电荷存储能力(CSC)和更低的接触阻抗。此外,在长期、拉伸和不同粘附条件下,PDEH-SLM贴片仍然能够记录高保真度的信号。研究人员进一步在临床病例中采用水凝胶贴片采集感觉神经、运动神经和混合神经的肌电信号。通过分析肌电信号的幅值、传导速度和潜伏期,验证PDEH-SLM贴片诊断腓肠神经(感觉神经)、腓总神经(运动神经)、正中神经(混合神经)和桡神经(混合神经)等神经损伤的有效性。对于皮肤曲率大(手指)或皮肤松弛(老年人)的临床病例,由于其出色的柔性和粘性,水凝胶贴片可以实现紧密贴附。进一步电场诱导水凝胶贴片黏性削减,实现多毛皮肤和儿童娇嫩的皮肤上良性剥离。在具有不同黏性需求的临床病例中,通过比较水凝胶器件和商用电极采集的肌电图,得出了一致的神经损伤诊断结论,验证了水凝胶贴片在周围神经病变诊断中的有效性。

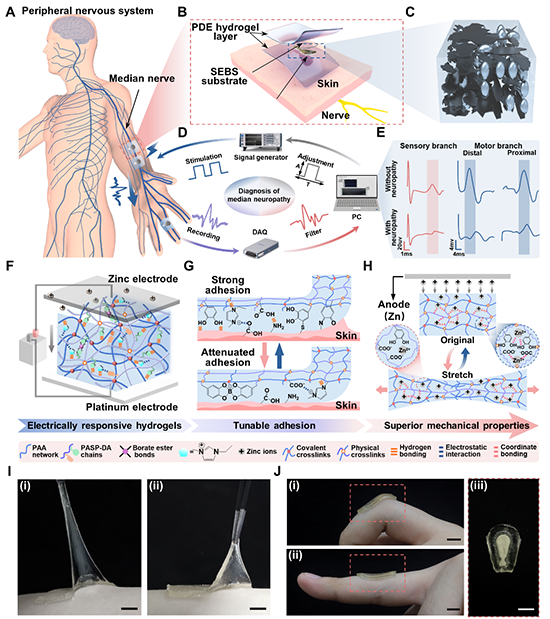

图1 PDEH-SLM贴片用于周围神经病变诊断

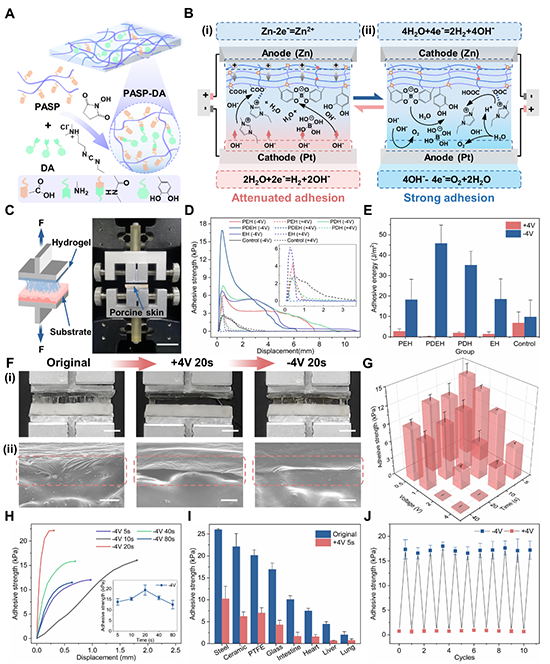

图2 PDEH界面层的粘性快速调控机理与表征

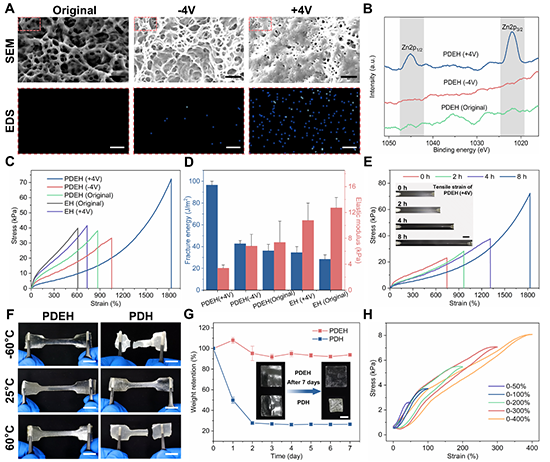

图3 PDEH界面层力学性能增强机理与表征

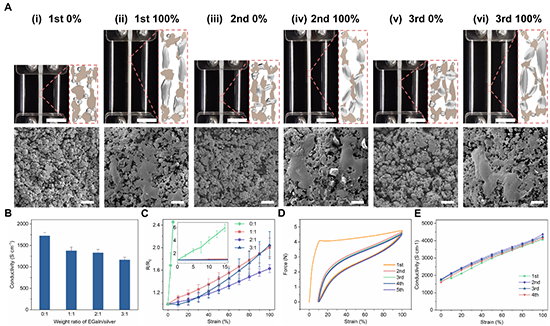

图4 SLM导电层性能


图5 PDEH-SLM贴片刺激、采集以及生物兼容性评估

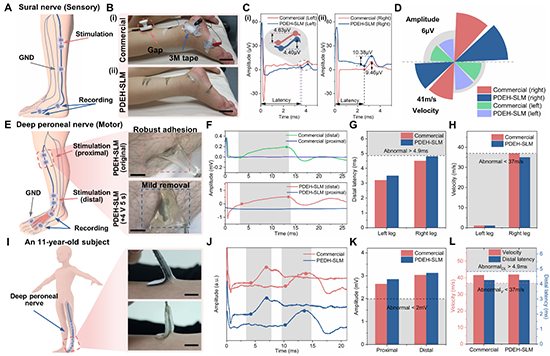

图6 PDEH-SLM贴片用于诊断感觉、运动神经病变

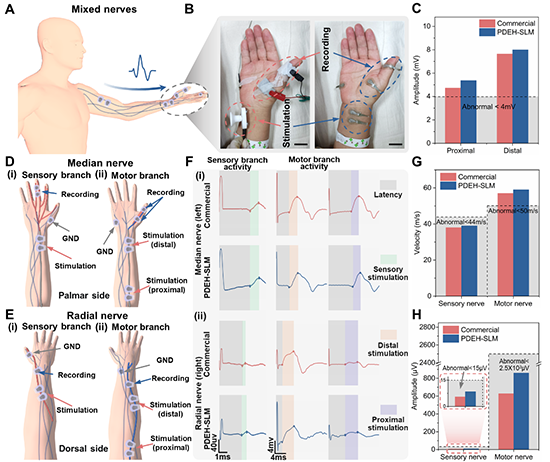

图7 PDEH-SLM贴片用于诊断混合神经病变


  相关工作得到了国家重点研发计划项目(No. 2022YFB4700201), 国家自然科学基金项目(U2013213、92048302、52188102、82201548)以及华中科技大学机械科学与工程学院STAR项目的支持。


  原文链接:https://doi.org/10.1002/adma.202308831
